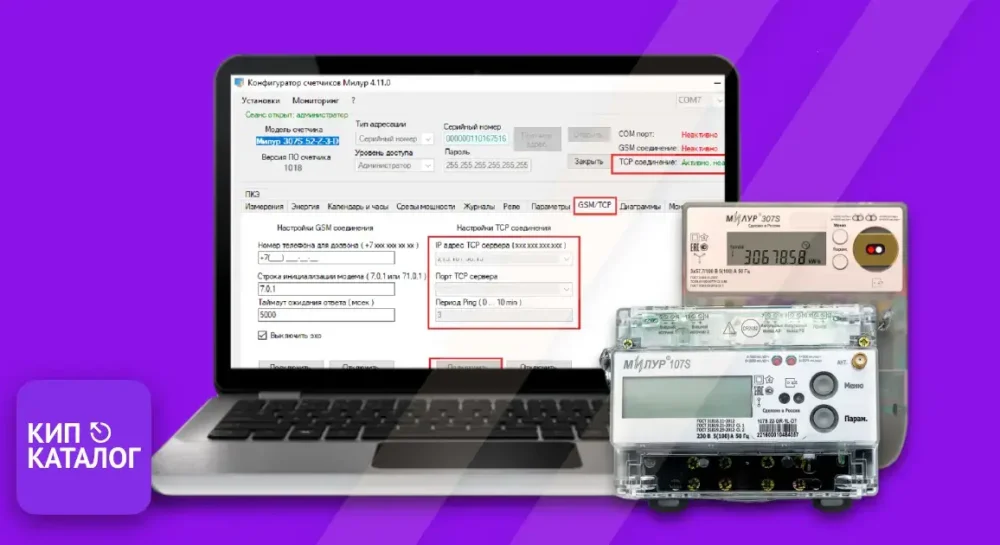

Конфигуратор счетчиков МИЛУР — это специализированный инструмент для настройки и диагностики многотарифных электросчетчиков производства ООО «Милур ИС». Документ содержит подробное руководство по работе с программным обеспечением и параметрами приборов учета.
Основное назначение
Конфигуратор предназначен для:
- Настройки параметров работы счетчиков электроэнергии
- Чтения данных из памяти приборов
- Диагностики и тестирования функционала
- Управления тарифными планами и расписанием переключения тарифов
- Работы с каналами связи (RS-485, GSM, TCP/IP)
- Анализа архивных данных и событий
Совместимость и системные требования
Программное обеспечение работает на операционной системе Windows 7 и выше. Для подключения к счетчикам используются различные интерфейсы связи:
- RS-485 — последовательный интерфейс для прямого подключения с использованием COM-портов
- USB-адаптеры — для удобного подключения к персональным компьютерам
- GSM — для дистанционного управления через мобильную сеть
- TCP/IP — для интеграции в системы мониторинга и АСКУЭ
Модели счетчиков МИЛУР
Конфигуратор поддерживает работу со счетчиками различных серий и модификаций, включая:
- 3075.52-Z-3-D (однофазные приборы с классом точности 0.5 и 1)
- 107.22Z1LDMd (трехфазные счетчики с максимальным током 5 А)
- 107.22P-1L-D (многотарифные модели)
- 307.42P1L (счетчики с расширенными функциями)
Счетчики допускают конфигурирование от 1 до 10 тарифных зон с возможностью автоматического переключения по установленному расписанию.
Ключевые функции конфигуратора
Управление тарифами: Программа позволяет установить расписание переключения между несколькими тарифными планами. Поддерживается переключение по времени суток (с разбивкой по часам), по календарным датам (включая праздничные дни) и по дням недели.
Работа с памятью прибора: Конфигуратор позволяет читать текущие показания счетчика, архивные данные по часам, суткам и месяцам. В примерах документа представлены данные с интервалом в 30 минут, 1, 3, 5, 10, 15, 20 и 60 минут.
Диагностика и мониторинг: Инструмент выводит детальную информацию о статусе прибора, включая напряжение по фазам, ток нагрузки, коэффициент мощности (cos φ), активную и реактивную мощность, а также события и ошибки.
Управление событиями: Программа позволяет анализировать события прибора, отмечая проблемы с питанием, несанкционированный доступ, отключение счетчика и другие критические ситуации.
Конфигурирование связи: Конфигуратор предоставляет возможность настройки параметров связи для различных интерфейсов, включая выбор скорости передачи (300, 600, 1200, 2400, 4800, 9600, 19200, 38400 бод), сетевых адресов и других параметров.
Дистанционное управление
Программа поддерживает несколько способов дистанционного взаимодействия с приборами:
- GSM-модем — для отправки команд через мобильную сеть
- TCP/IP соединение — для интеграции в облачные системы мониторинга
- GSMTCP режим — комбинированный режим, сочетающий преимущества обоих способов
Система позволяет автоматически восстанавливать соединение с приборами в случае разрывов связи.
Практическое применение
Конфигуратор используется для:
- Первоначальной настройки счетчиков перед их установкой
- Текущего обслуживания и профилактики приборов учета
- Снятия показаний и архивных данных в системах АСКУЭ
- Интеграции в автоматизированные системы управления энергоресурсами
- Анализа потребления электроэнергии по различным временным периодам и тарифам
