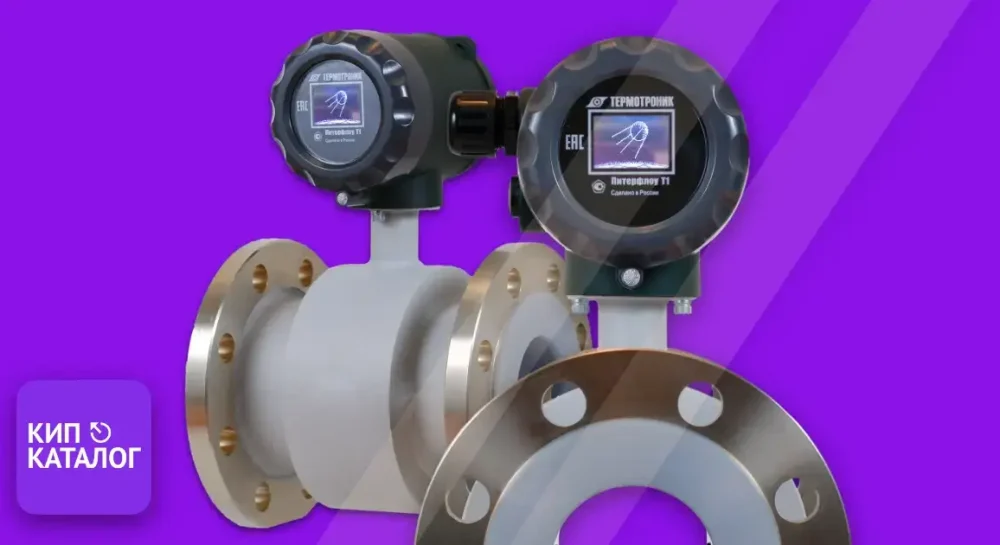

Питерфлоу T1 — электромагнитный расходомер-счётчик производства компании ТЕРМОТРОНИК (Санкт-Петербург), предназначенный для высокоточного измерения расхода и объёма электропроводящих жидкостей в промышленных условиях. Прибор зарегистрирован в Федеральном информационном фонде под номером 83188-21.
- Назначение и область применения
- Технические характеристики
- Параметры измеряемой среды
- Рабочие условия эксплуатации
- Электропитание
- Показатели надёжности
- Метрологические характеристики
- Диапазоны расходов
- Класс точности
- Ёмкость счётчиков
- Материалы конструкции
- Материалы футеровки
- Варианты электродов и рекомендуемые среды
- Выходные сигналы
- Числоимпульсные выходы
- Значения весов импульсов по умолчанию
- Токовый выход 4-20 мА
- Интерфейс RS-485
- Функциональные возможности
- Конструктивные особенности
- Газовые расходы на примерах установки
- Защита от несанкционированного вмешательства
- Размеры и масса (фланцевое исполнение)
- Техническое обслуживание
Назначение и область применения
Расходомеры Питерфлоу T1 предназначены для измерения объёмного расхода и объёма электропроводящих жидкостей в трубопроводах промышленных предприятий. Основные области применения включают:
- Энергетика (ТЭЦ, АЭС, ГРЭС)
- Нефтегазовый комплекс
- Химическая промышленность
- Металлургическая промышленность
- Целлюлозно-бумажная промышленность
- Горнодобывающая промышленность
- Пищевая промышленность
- Водоканалы и системы водоподготовки
- Системы орошения и мелиорации
Приборы используются как для коммерческого, так и для промышленного учёта потребления энергетических ресурсов.
Технические характеристики
Параметры измеряемой среды
| Параметр | Значение |
|---|---|
| Удельная электропроводность | от 10⁻³ до 10 См/м |
| Температура жидкости (ETFE) | от −10 до 150 °С |
| Температура жидкости (PU) | от −10 до 70 °С |
| Рабочее давление | не более 2,5 МПа |
Рабочие условия эксплуатации
Электропитание
Показатели надёжности
- Средняя наработка на отказ: не менее 150 000 часов
- Срок службы: не менее 15 лет
- Межповерочный интервал: 4 года
Метрологические характеристики
Диапазоны расходов
| DN (мм) | Q4 (м³/ч) | Q3 (м³/ч) | Q1 (м³/ч) |
|---|---|---|---|
| 20 | 15 | 12 | 0,012 |
| 25 | 22,5 | 18 | 0,018 |
| 32 | 37,5 | 30 | 0,03 |
| 40 | 56 | 45 | 0,045 |
| 50 | 90 | 72 | 0,072 |
| 65 | 150 | 120 | 0,12 |
| 80 | 225 | 180 | 0,18 |
| 100 | 350 | 280 | 0,28 |
| 150 | 780 | 630 | 0,63 |
| 200 | 1500 | 1200 | 1,2 |
Где: Q4 — максимальный (перегрузочный) расход; Q3 — номинальный расход; Q1 — минимальный расход
Класс точности
Пределы допускаемой относительной погрешности при измерении расхода и объёма в диапазоне от Q3 до Q1 составляют ± (0,5 + 0,01 × Q3/Q) %, где Q — значение расхода. Пределы приведённой погрешности преобразования расхода в значения тока ±0,05% (от диапазона тока 16 мА).
Ёмкость счётчиков
Материалы конструкции
Материалы футеровки
- ETFE (Фторопласт) — основной материал, химически стойкий к агрессивным средам
- PU (Полиуретан) — для абразивных жидкостей и пульп
Варианты электродов и рекомендуемые среды
| Материал электродов | Рабочая среда |
|---|---|
| Сталь 316L | Вода, промышленные стоки, абразивные жидкости |
| Хастеллой C276 | Кислоты, химреагенты, промышленные стоки |
| Титан | Бумажная масса, щелока, коагулянты, рассолы, абразивные жидкости |
| Тантал | Кислоты, химреагенты |
Выходные сигналы
Расходомер обеспечивает следующие типы выходных сигналов:
Числоимпульсные выходы
- Форма сигнала: прямоугольная
- Максимальная выходная частота: 500 Гц
- Максимальная длительность импульса: 0,1 с
- Два независимых выхода (F1 и F2) с общим весом импульса
Значения весов импульсов по умолчанию
| DN (мм) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|
| Вес импульса (л/имп) | 0,25 | 0,25 | 0,5 | 1,0 | 1,25 | 2,5 | 5 | 5 | 10 | 20 |
Токовый выход 4-20 мА
Токовый выход формируется через адаптеры (РСА или универсальный адаптер РСВ) и имеет:
- Нижнее значение (4 мА) и верхнее (20 мА), соответствующие границам измеряемого диапазона расхода
- Гальваническую развязку от прочих цепей расходомера
- Напряжение питания: от 22 до 28 В
- Сопротивление нагрузки: не более 600 Ом
Интерфейс RS-485
Функциональные возможности
Расходомеры Питерфлоу T1 обладают следующими функциями:
- Отображение результатов на встроенном графическом ЖКД индикаторе
- Накопление значений объёмов в прямом и обратном направлениях потока
- Хранение информации о времени наработки и времени работы с ошибкой
- Система диагностики с детектированием пустой трубы и загрязнения электродов
- Архив событий с фиксацией всех изменений параметров настройки
- Нулевание показаний при расходе ниже порога чувствительности
Конструктивные особенности
Расходомер состоит из двух основных компонентов:
- Датчик (первичный преобразователь) — футерованный защитным материалом отрезок трубопровода из немагнитной стали, заключённый в кожух
- Электронный блок — выполнен в прочном корпусе с печатной платой и элементами присоединения внешних цепей, обеспечивает формирование выходных сигналов
Газовые расходы на примерах установки
По возможности расходомер следует устанавливать перед какой-либо арматурой (клапанами, тройниками, сужениями). Требуемые длины входных и выходных прямых участков составляют не менее 5 DN перед расходомером и 3 DN после расходомера.
Защита от несанкционированного вмешательства
Расходомер имеет многоуровневую защиту:
- Защита от изменений метрологических характеристик — нанесением оттиска клейма госповерителя на наклейке адаптера и на мастике в чашках
- Защита от демонтажа — пломбированием крепежных элементов навесной пломбой
- Архив событий — нестираемый архив всех изменений параметров настройки
- Контроль калибровок — записываются признаки изменения калибровок в архивы измерений
Размеры и масса (фланцевое исполнение)
| DN (мм) | D (мм) | D1 (мм) | L (мм) | H (мм) | Масса (кг) |
|---|---|---|---|---|---|
| 20 | 105 | 75 | 200-3 | 265 | 4,5 |
| 25 | 115 | 85 | 200-3 | 265 | 6,0 |
| 32 | 135 | 100 | 200-3 | 265 | 6,0 |
| 40 | 145 | 110 | 200-3 | 275 | 7,2 |
| 50 | 160 | 125 | 200-3 | 285 | 8,1 |
| 65 | 180 | 145 | 200-3 | 305 | 10,2 |
| 80 | 195 | 160 | 200-3 | 325 | 14,0 |
| 100 | 230 | 190 | 250-3 | 350 | 16,0 |
| 150 | 300 | 250 | 300-3 | 420 | 34,6 |
| 200 | 360 | 310 | 350-3 | 480 | 53,0 |
Техническое обслуживание
Техническое обслуживание включает проверку:
- Состояния электрического соединения корпуса расходомера и трубопровода
- Герметичности соединения расходомера с трубопроводом
Эти операции рекомендуется выполнять не реже двух раз в месяц. Если в измеряемой среде возможно выпадение осадка, расходомер необходимо периодически промывать без применения абразивных материалов.
Питерфлоу T1 предоставляет надёжное решение для измерения расходов различных технологических жидкостей на промышленных предприятиях с высокой точностью и долгосрочной надёжностью.
