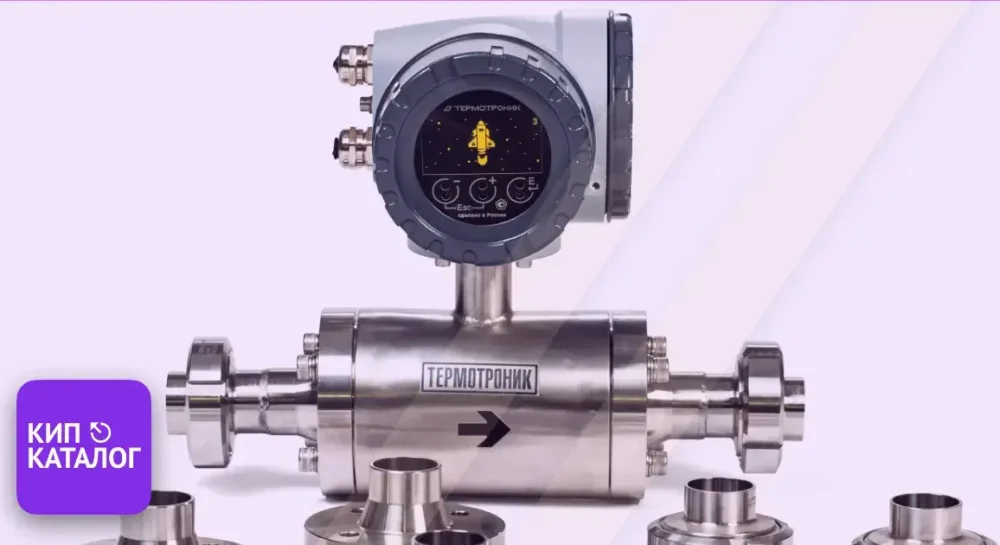

Питерфлоу T3 — электромагнитный расходомер-счётчик производства компании ТЕРМОТРОНИК (Санкт-Петербург), предназначенный специально для измерения расхода и объёма жидких сред в технологических процессах пищевых предприятий. Прибор зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под номером 83188-21.
- Назначение и область применения
- Технические характеристики
- Параметры измеряемой среды
- Рабочие условия эксплуатации
- Показатели надёжности
- Метрологические характеристики
- Материалы конструкции
- Исполнения электродов и рабочие среды
- Конструктивное исполнение
- Электропитание
- Выходные сигналы
- Документация и сертификация
Назначение и область применения
Расходомер предназначен для измерения объёмного расхода и объёма электропроводящих жидкостей с минимальной электропроводностью 5×10⁻⁴ См/м при постоянном или переменном (реверсивном) направлении потока. Приборы применяются преимущественно на пищевых предприятиях и объектах водоснабжения, где требуется высокая степень гигиеничности оборудования.
Технические характеристики
Параметры измеряемой среды
Рабочие условия эксплуатации
Показатели надёжности
Метрологические характеристики
| DN | Q₄ (м³/ч) | Q₃ (м³/ч) | Q₁ (м³/ч) |
|---|---|---|---|
| 32 | 37,5 | 30 | 0,030 |
| 40 | 56 | 45 | 0,045 |
| 50 | 90 | 72 | 0,072 |
| 65 | 150 | 120 | 0,12 |
| 80 | 225 | 180 | 0,18 |
| 100 | 350 | 280 | 0,28 |
Классы точности при диапазоне расходов от Q₃ до Q₁:
- К02: ±(0,2 + 0,01 × (Q₃/Q)) %
- К05: ±(0,5 + 0,01 × (Q₃/Q)) %
Материалы конструкции
Гигиеническое исполнение отличается применением материалов, одобренных для контакта с пищевыми продуктами:
- Проточная часть: нержавеющая сталь
- Футеровка: ETFE (фторопласт)
- Фланцы: нержавеющая сталь
- Корпус датчика: нержавеющая сталь
- Корпус электроники (ИП): алюминиевый сплав с эпоксидным покрытием
Исполнения электродов и рабочие среды
Конструктивное исполнение
Расходомер поставляется в двух вариантах:
- Компактное исполнение — электронный блок закреплён непосредственно на датчике
- Раздельное исполнение — электронный блок соединяется с датчиком кабелями (удаление датчика до 1200 м по RS-485)
Электропитание
- Напряжение: 24 В постоянного тока (21,6−26,4 В) или 220 В переменного тока 50 Гц (187−242 В)
- Потребляемая мощность: не более 10 Вт / 10 ВА
Выходные сигналы
Прибор может быть укомплектован различными вариантами:
- Аналоговый выход 4-20 мА (пассивный или активный)
- Интерфейс HART v7
- Дискретный выход (частотно-импульсный до 2000 Гц или компаратор)
- Гальванически развязанный интерфейс RS-485 (Modbus RTU, 1200−115200 Бод)
Документация и сертификация
На официальном сайте производителя доступны:
- Руководство по эксплуатации (редакция 1.03 от 12.09.2025)
- Сертификат об утверждении типа СИ (регистрация 83188-21, действителен до 27.09.2026)
- Декларация ЕАС
- Экспертное заключение санитарно-эпидемиологической экспертизы
- Программное обеспечение (Конфигуратор, FDI/EDD для HART, приложение для поверки)
Гигиеническое исполнение Питерфлоу T3 прошло соответствующую санитарно-эпидемиологическую экспертизу, что подтверждает его соответствие российским требованиям безопасности для использования в пищевой промышленности.
