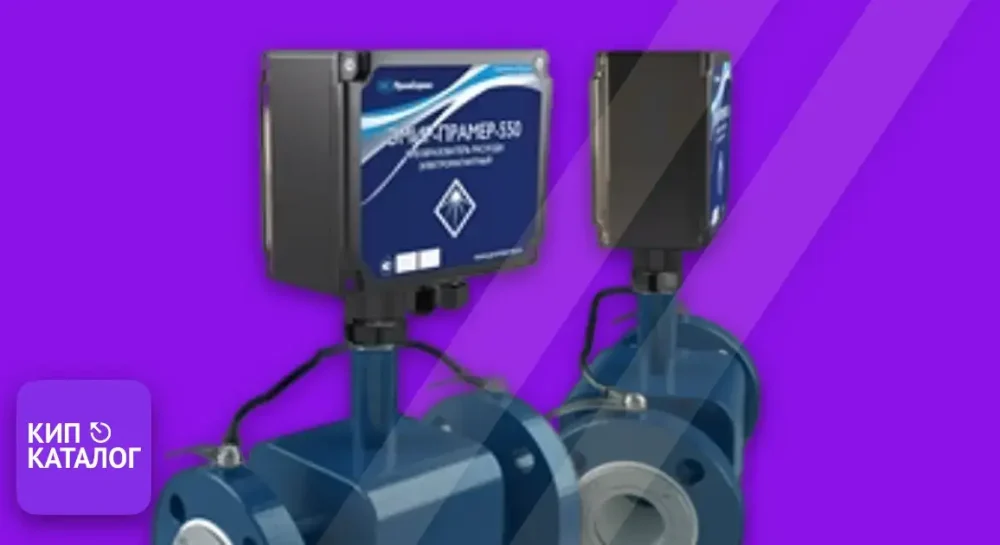

Преобразователи расхода ЭМИР-ПРАМЕР-550 — электромагнитные приборы производства компании АО «ПромСервис» (г. Димитровград, Ульяновская область), предназначенные для преобразования объёмного расхода и объёма электропроводящих жидкостей в выходной электрический сигнал. Приборы зарегистрированы в Государственном реестре средств измерений РФ под номером 27104-08.
- Назначение и область применения
- Конструктивные характеристики
- Технические характеристики
- Диапазоны и диаметры
- Диапазоны расходов в зависимости от класса
- Параметры контролируемой жидкости
- Рабочие условия эксплуатации
- Электропитание
- Метрологические характеристики
- Пределы допускаемых относительных погрешностей
- Гидравлические потери
- Выходные сигналы
- Функциональные особенности
- Конструктивные размеры
- Показатели надёжности
- Комплектация
- Кабельные соединения
- Требования к монтажу
- Защита от несанкционированного вмешательства
- Нормативная база
Назначение и область применения
Преобразователи предназначены для преобразования объёмного расхода и объёма жидких сред в прямом и обратном направлении потока в наполненных трубопроводах в выходной электрический сигнал и трансляции его на внешние устройства. Основные области применения:
- Системы горячего и холодного водоснабжения
- Централизованные системы питьевого водоснабжения
- Объекты пищевой промышленности
- Узлы учёта потребления теплоносителя и тепловой энергии в водяных системах теплоснабжения
- Различные отрасли промышленности и коммунального хозяйства
- Системы регулирования и автоматизации тепло- и водоснабжения
Приборы допущены Роспотребнадзором к применению в централизованных системах питьевого водоснабжения и прошли санитарно-эпидемиологическую экспертизу (Заключение № 77.МО.01.421.П.007284.12.08 от 25.12.2008 г.).
Конструктивные характеристики
Преобразователь представляет собой моноблочное изделие, состоящее из:
Первичного преобразователя — отрезок трубы из немагнитной стали с:
- Внутренней поверхностью, футерованной электроизоляционным материалом (фторопласт Ф4)
- Двумя электродами из нержавеющей стали 12Х18Н10Т или титанового сплава ВТ1-0, введёнными диаметрально противоположно через узлы герметизации
- Двумя катушками индуктора, расположенными диаметрально противоположно на внешней стороне трубы
- Кожухом для защиты катушек от окружающей среды
Электронного преобразователя (ЭП) — микропроцессорный блок с:
- Стальным или пластиковым корпусом со степенью защиты IP65
- Модулем индикации со светодиодным индикатором для контроля работоспособности
- Клеммной колодкой для подключения питания и вторичного прибора
- Двумя герметичными кабельными вводами (для кабелей диаметром 3,5–6 мм)
- Возможностью поворота корпуса на 90° для удобства подключения кабелей
Технические характеристики
Диапазоны и диаметры
| Параметр | Значение |
|---|---|
| Диаметры условного прохода (Ду) | 15; 25; 32; 40; 50; 65; 80; 100; 150 мм |
| Динамический диапазон | до 1:1000 |
| Классы точности | A, B, C, D, E |
Диапазоны расходов в зависимости от класса
| Ду (мм) | Класс А (1:100) | Класс В (1:250) | Класс С (1:500) | Класс D, E (1:1000) |
|---|---|---|---|---|
| Qmin – Qmax | Qmin – Qt1 – Qmax | Qmin – Qt2 – Qt1 – Qmax | Qmin – Qt2 – Qt1 – Qmax | |
| 15 | 0,06–6 | 0,024–0,06–6 | 0,012–0,024–0,06–6 | 0,006–0,024–0,06–6 |
| 25 | 0,16–16 | 0,064–0,16–16 | 0,032–0,064–0,16–16 | 0,016–0,064–0,16–16 |
| 32 | 0,25–25 | 0,100–0,25–25 | 0,050–0,100–0,25–25 | 0,025–0,100–0,25–25 |
| 40 | 0,4–40 | 0,160–0,40–40 | 0,080–0,160–0,40–40 | 0,040–0,160–0,40–40 |
| 50 | 0,6–60 | 0,240–0,60–60 | 0,120–0,240–0,60–60 | 0,060–0,240–0,60–60 |
| 65 | 1,0–100 | 0,400–1,00–100 | 0,200–0,400–1,00–100 | 0,100–0,400–1,00–100 |
| 80 | 1,6–160 | 0,640–1,60–160 | 0,320–0,640–1,60–160 | 0,160–0,640–1,60–160 |
| 100 | 2,5–250 | 1,000–2,50–250 | 0,500–1,000–2,50–250 | 0,250–1,000–2,50–250 |
| 150 | 6,0–600 | 2,400–6,00–600 | 1,200–2,400–6,00–600 | 0,600–2,400–6,00–600 |
Параметры контролируемой жидкости
| Параметр | Значение |
|---|---|
| Температура жидкости | от 1 до 150 °С |
| Рабочее избыточное давление | не более 1,6 или 2,5 МПа |
| Ионная проводимость | от 10⁻³ до 10 См/м |
Рабочие условия эксплуатации
Электропитание
| Параметр | Значение |
|---|---|
| Напряжение постоянного тока | 12 ± 1,2 В (от 10,8 до 13,2 В) |
| Ток коммутируемой нагрузки | не менее 400 мА |
| Потребляемая мощность | не более 6 Вт |
Метрологические характеристики
Пределы допускаемых относительных погрешностей
Класс А (1:100):
Класс B (1:250):
Класс С (1:500):
Класс D (1:1000):
Класс E (1:1000):
Пороговое значение чувствительности: не более Qmax/1000
Гидравлические потери
Потеря давления на проточных частях при наибольшем рабочем значении расхода (Qmax) составляет не более 6 кПа. Потери давления для значений расходов в диапазоне от Qmin до Qmax рассчитываются по формуле:
ΔP=6⋅(QQmax)2 кПаΔP=6⋅(QmaxQ)2 кПа
Выходные сигналы
Преобразователи имеют выходные электрические сигналы:
- Прямого потока — импульсный сигнал пропорционален объёмному расходу в прямом направлении
- Обратного (реверсивного) потока — при комплектации соответствующей модификацией
Характеристики выходных сигналов:
- Форма сигнала: прямоугольная (меандр)
- Гальваническая изоляция
- Формируются на диодно-транзисторной оптопаре по схеме «сухой транзистор»
- Предельные параметры: коммутируемое напряжение ≤30 В; ток нагрузки ≤50 мА
Функциональные особенности
Преобразователи ЭМИР-ПРАМЕР-550 (модификация с 2014 года) обладают рядом преимуществ:
- Современный дизайн — укороченная стойка, обтекаемый кожух, улучшенное полимерное покрытие
- Защита от конденсата — корпус полностью защищён от образования конденсата влаги внутри
- Наглядная индикация — прозрачная крышка с удобным интерфейсом светодиодного индикатора
- Защита от помех — металлический кожух обеспечивает высокую помехозащищённость
- Антивандальное исполнение — углеродистая сталь защищает магнитную систему
- Широкий динамический диапазон — до 1:1000
- Высокая точность — погрешность до ±1% во всём диапазоне расходов
- Измерение реверсивного потока — возможность контроля движения жидкости в обоих направлениях
- Самодиагностика — встроенные функции диагностики преобразователя
Конструктивные размеры
Габаритные размеры преобразователя Ду40 с фланцевым присоединением:
Показатели надёжности
| Показатель | Значение |
|---|---|
| Средняя наработка на отказ | не менее 75 000 часов |
| Среднее время восстановления | не более 4 часов |
| Средний срок службы | не менее 15 лет |
| Межповерочный интервал | 4 года |
| Гарантийный срок | 8 лет |
Комплектация
Стандартный комплект поставки включает:
- Преобразователь расхода электромагнитный ЭМИР-ПРАМЕР-550
- Паспорт (ТУ 4213-022-12560879 ПС)
- Руководство по эксплуатации (по одному на 2 преобразователя)
- Методика поверки (по заказу)
- Блок питания двухканальный БП-2/12-03 (по заказу)
- Токопроводы и винты М6 с шайбами
- Ответные фланцы Ру 1,6 или 2,5 МПа
- Монтажный комплект (прокладки, болты, гайки)
- Провод шунтирующий соединительный
- Вставка-имитатор (по заказу)
Кабельные соединения
Питание преобразователя:
Передача сигнала:
- Двухпроводный экранированный кабель (марка КММ)
- Минимальное сечение жилы: 0,12 мм²
- Максимальная длина линии связи: до 300 м
- Суммарное сопротивление кабелей: не должно превышать 2,0 Ом
Требования к монтажу
Длины прямых участков трубопровода:
Внутренний диаметр трубопровода:
- Внутренний диаметр трубопровода не должен отличаться от внутреннего диаметра преобразователя более чем на 10%
Защита от несанкционированного вмешательства
- Пломбирование навесной пломбой — изготовителем после приёмки и первичной поверки
- Пломбирование мастикой — для исполнения с пластиковым корпусом ЭП (на винт лицевой крышки)
- Пломбирование при коммерческой эксплуатации — на винт тыльной крышки ЭП
Нормативная база
Преобразователи соответствуют требованиям:
- Техническим условиям ТУ 4213-022-12560879-2008
- Государственному реестру средств измерений РФ (№ 27104-08)
- Сертификату об утверждении типа РU.C.29.006.А № 34005
- ГОСТ Р 52931-2008 по устойчивости к механическим воздействиям (группа L1)
- Защищены патентом № 48409 на полезную модель
Преобразователи расхода ЭМИР-ПРАМЕР-550 представляют собой надёжное, высокоточное решение для измерения расходов электропроводящих жидкостей в системах теплоснабжения, водоснабжения и промышленных приложениях, обеспечивая долгосрочную надёжность и высокую точность измерений.
