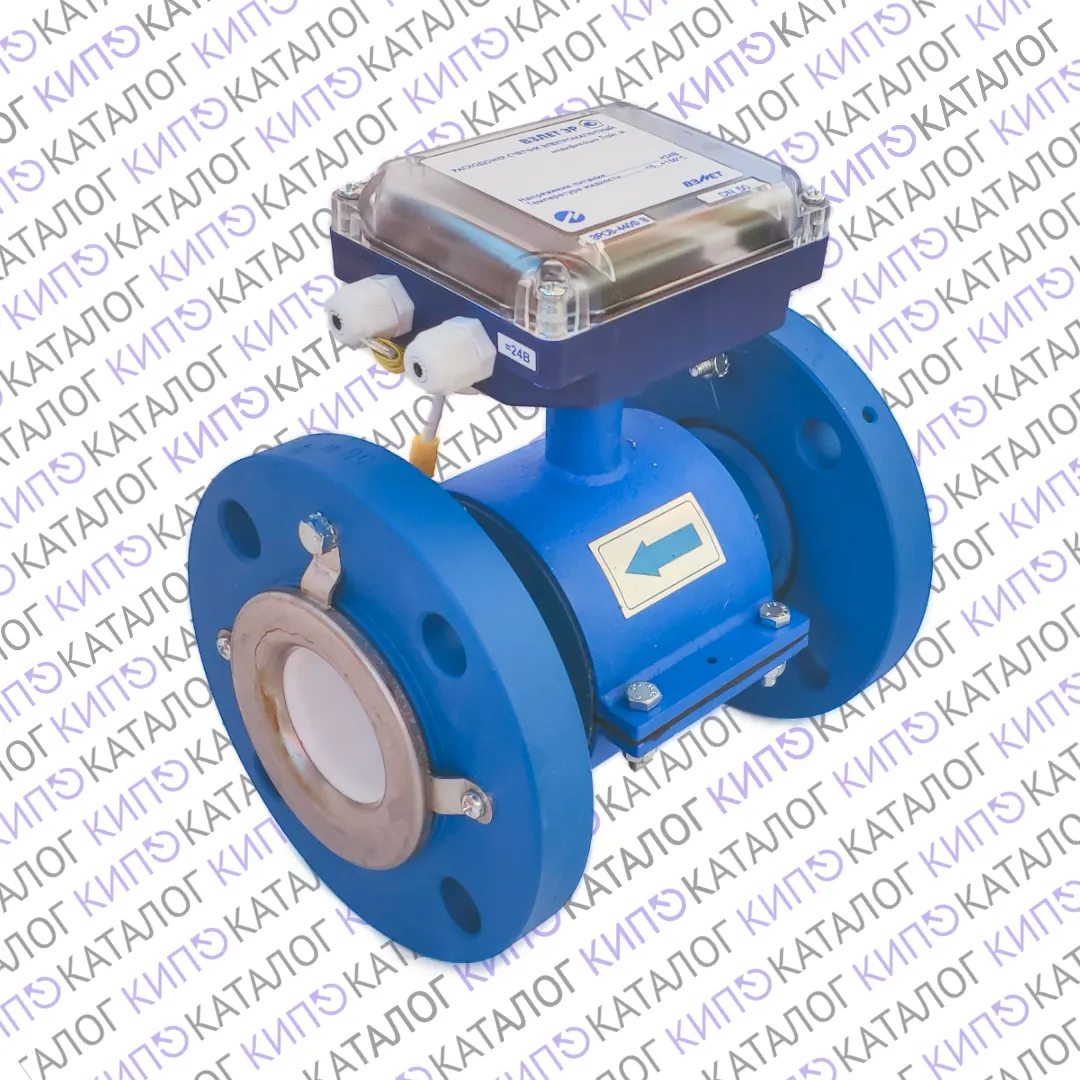

Расходомер-счетчик электромагнитный ЭРСВ 540 Ф В DN 20, Взлет (ВЗЛЕТ ЭР Лайт М) предназначен для измерения среднего объемного расхода и объема горячей и холодной воды, бытовых стоков, а также других неагрессивных электропроводящих жидкостей в широких диапазонах температур и проводимостей.
Расходомеры-счетчики электромагнитные ВЗЛЕТ ЭР Лайт М имеют сертификат об утверждении типа средств измерений № 85267-22. Срок действия утверждения типа до 12 апреля 2027 года.
Основная сфера применения расходомеров ЭРСВ 540 Ф В DN 20, Взлет – в составе теплосчетчиков, измерительных систем, автоматизированных систем управления технологическими процессами в энергетике, атомной промышленности, коммунальном хозяйстве и т.д.
Расходомеры ЭРСВ 540 Ф В могут устанавливаться как в металлические, так и в пластиковые (металлопластиковые) трубопроводы. По заказу расходомеры могут быть настроены для измерения параметров реверсивного потока с выдачей сигнала направления потока.
Расходомер-счетчик ВЗЛЕТ ЭР Лайт М (ЭРСВ) в базовом исполнении измеряет объёмный расход реверсивного потока в диапазоне 1:100. Реверс 1:250 — доп. опция при заказе.
Функциональные особенности
- Дисплей с подсветкой, содержащий контрольную и эксплуатационную информацию.
- Ведение архивов измеряемых параметров (в исполнении с дисплеем).
- Простота установки: малый вес как результат применения специальных материалов, возможность разворота индикатора при монтаже, не требуется установка фильтра.
- Журнал событий (запись изменения настроечных параметров, запись смены режимов работы, изменение даты/времени).
- Исключение ошибок, связанных с опустошением трубопровода или пропадания питания.
- Вывод информации на два универсальных выхода с возможностью выбора режима работы (импульсного, частотного или логического).
- Благодаря встроенной RFID-метке стандарта NFC можно снять показания прибора с помощью смартфона.
- Вывод информации: в виде импульсов с нормированным весом и логического сигнала направления потока; по последовательному интерфейсу RS-485 (по заказу); по беспроводному интерфейсу NFC (по заказу).
- Часы реального времени.
- Полнопроходной расходомер без потерь давления на измерительном участке.
- Отсутствие износа в связи с отсутствием подвижных частей.
- Положение при монтаже в трубопровод произвольное: горизонтальное, наклонное или вертикальное.
- Контроль заполнения трубопровода.
- Усовершенствованная проточная часть для стабильной работы в зоне малых расходов (максимальная скорость потока 5 м/с).
- Широкий диапазон по исполнениям степени защиты: IP65 (стандартное исполнение), IP67, IP68, IP65/IP67, IP65/IP68.
- Межповерочный интервал — 6 лет.
Метрологические характеристики
- Температура измеряемой среды → от -10 до +150 °С
- Рабочее давление измеряемой среды → не более 2,5 МПа
- Измеряемые расходы ЭРСВ 540 Ф В (1:250) DN 20 → 0,045 — 11,32 м3/час
- Скорость потока рабочей жидкости → 10 м/с
Поверка расходомера ЭРСВ 540 Ф В проводится в соответствии с документом МП 1326-1-2021 «ГСИ. Расходомеры-счетчики электромагнитные ВЗЛЕТ ЭР Лайт М. Методика поверки», утвержденным ВНИИР – филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 11 октября 2021 г. Межповерочный интервал – 6 лет.
Питание расходомера
Питание расходомера ЭРСВ 540 Ф В ДУ 20 осуществляется стабилизированным напряжением постоянного тока значением из диапазона (22-29) В с уровнем пульсаций не более +/- 1,0 %. Питание от сети переменного тока 220 В частотой 50 Гц может обеспечиваться с помощью источника вторичного питания (ИВП), поставляемого по заказу.
- Напряжение питания постоянного тока → 24 В.
- Мощность, потребляемая от сети → не более 5 Вт.
Для электропитания расходомеров Взлет ЭРСВ рекомендуется использовать источник вторичного питания серии DR-15-24 или HDR-15-24 (=24 В 15 Вт).
Интерфейсы
Расходомер ЭРСВ 540 Ф В DN 20 имеет два универсальных гальванически развязанных выхода. Выходы универсальны как по возможному режиму работы (частотный, импульсный или логический), так и по назначению.
Для редактирования значений установочных параметров расходомера ЭРСВ на объекте необходимы:
- адаптер сигналов USB-ЭР (для всех исполнений расходомеров, кроме ЭРСВ-4Х8Ф Х – поставляется по заказу);
- адаптер сигналов USB-RS232/485 (для исполнений с интерфейсом RS-485 – поставляется по заказу);
- программное обеспечение «Монитор Лайт М (RTC), версия 2.3».
Интерфейс RS-485 позволяет получать информацию об измеряемых и установочных параметрах, а также модифицировать доступные установочные параметры ЭРСВ.
Интерфейс RS-485 поддерживает протокол ModBus (RTU ModBus и ASCII ModBus) и обеспечивает связь по кабелю в группе из нескольких абонентов, один из которых может быть персональный компьютер (ПК), при длине линии связи до 1200 м. Скорость обмена от 9600 до 115200 Бод.
Подключение к расходомеру ЭРСВ 540 по интерфейсу RS-485 возможно также с использованием преобразователя измерительного «ВЗЛЕТ АС» (адаптера сигналов) исполнения USB-RS232/485.
Индикация
Измерительная информация в расходомерах исполнений ЭРСВ-540 выводится на графический жидкокристаллический индикатор, имеющий встроенную подсветку. ЖКИ обеспечивает вывод двух строк алфавитно-цифровой информации при 16 символах в строке. На ЖКИ расходомера могут выводиться измеряемые параметры и сообщения об ошибках.
Расходомеры исполнений ЭРСВ-540 (с индикатором) обеспечивают хранение результатов работы в архивах:
- часовом – 1440 записей (60 суток);
- суточном – 365 записей (1 год);
- месячном – 72 записи (6 лет).
Также изменение всех метрологически значимых параметров расходомера фиксируются в журнале событий. Глубина журнала – 3000 записей. Длительность хранения архивных данных и данных в журнале событий при отсутствии питания – не менее года.
В крышку измерительного блока устанавливается модуль интерфейсов с интерфейсом RS-485 и, в исполнениях ЭРСВ-540, с индикатором и, опционально, оптической кнопкой. На модуле интерфейсов расположен транспондер ближнего радиуса действия (RFID), поддерживающий технологию NFC в соответствии с ISO15693. Считывание возможно с использованием смартфонов на базе операционной системы Android с поддержкой технологии NFC.
Документация и ПО
- Руководство по эксплуатации ‣ Скачать
- Инструкция по монтажу ‣ Скачать
- Методика поверки ‣ Скачать
- Описание типа ‣ Скачать
- Сертификат об утверждении типа ‣ Скачать
- Габаритные размеры расходомеров ЭРСВ ‣ Скачать
- Мобильное приложение «Монитор ВЗЛЕТ ЭР Лайт М» ‣ Скачать
- ПО «Программа чтения журналов действий пользователей» ‣ Скачать
- ПО «Универсальный просмотровщик (УП) + пакет мониторов» ‣ Скачать
- ПО «ОРС-сервер» ‣ Скачать
- ПО «ЛЭРС УЧЕТ» для ЭРСВ ‣ Скачать
