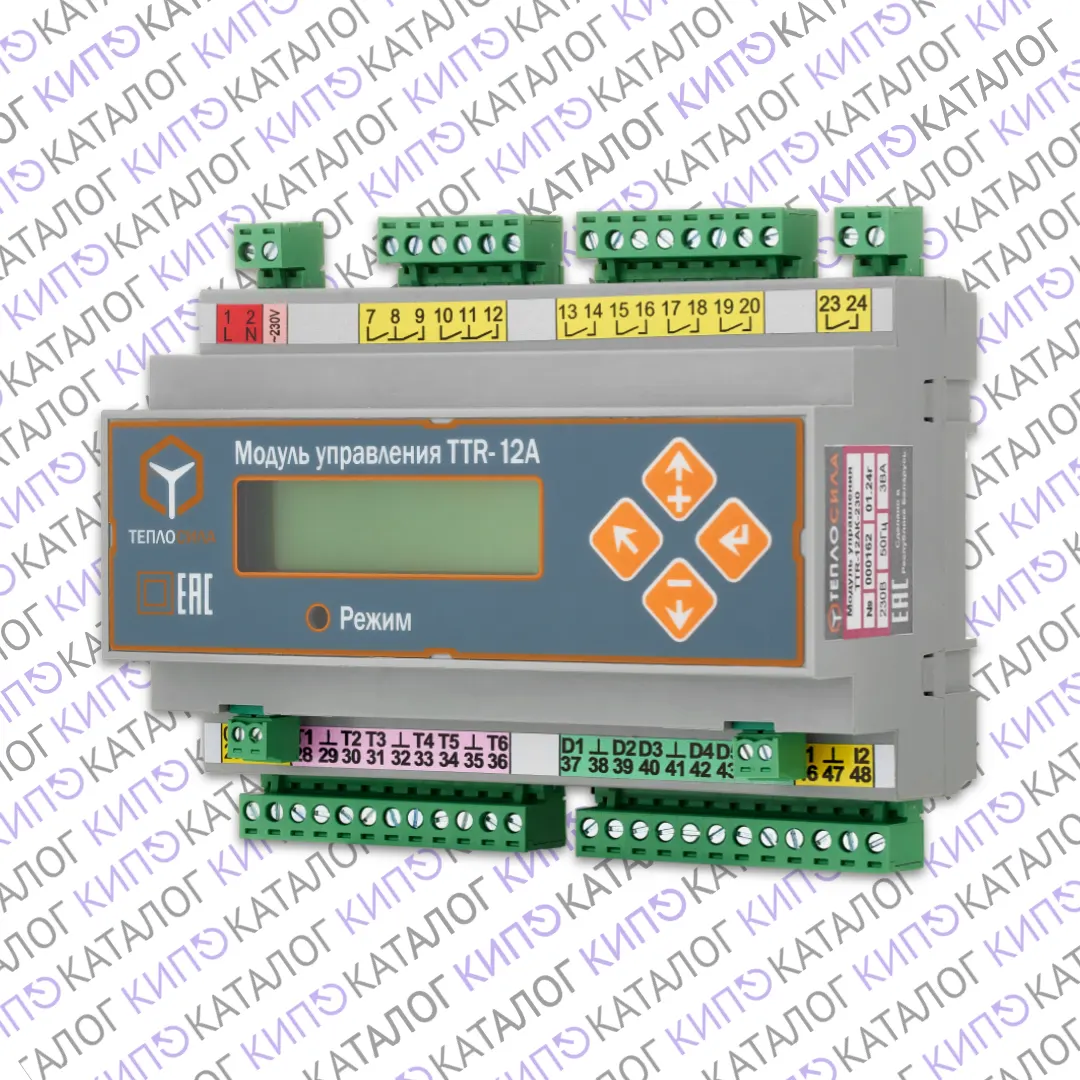

Модуль управления TTR-12АК управляет одновременно двумя системами (отопления и горячего водоснабжения, в разных комбинациях) и обеспечивает в каждой управляемой системе управление одним трёхпозиционным или аналоговым клапаном и работу до двух насосов в составе группы «основной + резервный».
Модуль TTR-12АК настраивается потребителем и предназначен для автоматического управления и регулирования подачи тепла в системы отопления и горячего водоснабжения в различных областях промышленности, жилищно-коммунального и сельского хозяйства, а также для автоматического управления узлом подпитки в одноконтурной или двухконтурной независимой системе отопления.
Модуль настраивается потребителем и предназначен для автоматического управления и регулирования подачи тепла в системы отопления и горячего водоснабжения в различных областях промышленности, жилищно-коммунального и сельского хозяйства, а также для автоматического управления узлом подпитки в одноконтурной или двухконтурной независимой системе отопления.
Возможно использование модуля в составе автоматизированных и контрольно-измерительных систем через встроенный интерфейс связи RS-485.
TTR-12АК должен размещаться в защитном корпусе или шкафах со степенью защиты, соответствующей условиям эксплуатации. В зависимости от объекта при проведении проектных работ необходимо выбрать один или несколько модулей управления с функциональным назначением, обеспечивающим выполнение технического задания.
Приложение 21 для систем отопления и горячего водоснабжения
Модуль управления TTR-12АК обеспечивает в системах отопления и ГВС конфигурации:
- «СО+СО» — Регулирование в двухконтурной системе отопления
- «ГВ+ГВ» — Регулирование в двухконтурной системе ГВС
- «СО+ГВ» — Регулирование в одноконтурных системах отопления и ГВС
- «СО+ПП» — Регулирование в системе отопления и управление подпиткой
- «СО+ПН» — Регулирование в системе отопления с узлом повысительных насосов
- «ГВ+ПН» — Регулирование в системе ГВС с узлом повысительных насосов
В зависимости от объекта регулирования TTR позволяет реализовать следующие функции:
- регулирование температуры теплоносителя в зависимости от температуры наружного воздуха (погодный компенсатор);
- ограничение температуры теплоносителя по графику наружного воздуха и графику температуры теплоносителя сети;
- поддержание температуры горячей воды на заданном уровне;
- приоритет ГВС при параллельной работе с системой отопления;
- снижение температуры с учётом рабочих и выходных дней (временно-температурный режим управления для каждого дня недели);
- управление насосами (отключение при отсутствии теплоносителя, автоматический ввод резервного насоса в случае неисправности основного, попеременная работа насосов основного и резервного с целью обеспечения равномерного износа, управление по заданной временной программе, прогон насосов в летний период).
Модуль управления обеспечивает диагностику наличия аварийной (нештатной) ситуации и неисправности устройства с отображением их причины на экране ЖКИ, включение аварийного режима на индикаторе на передней панели и выходном реле.
Классификация TTR по ГОСТ 12997-84 и ГОСТ Р 52931-2008:
- по эксплуатационной законченности является изделием второго порядка;
- по устойчивости к воздействию температуры и влажности окружающего воздуха относится к группе исполнения В4 и предназначено для установки в закрытых помещениях с температурой воздуха от плюс 5 до плюс 50 °С, относительной влажностью 80 % при плюс 35 °С и более низких температурах без конденсации влаги;
- по устойчивости к механическим воздействиям относится к группе исполнения L3.
