Программа «Lers Modem Tune» выполняет настройку GSM модемов для подключения к приборам учета и службе опроса ЛЭРС УЧЕТ. Программа позволяет в автоматическом режиме произвести настройку AT-команд для диспетчерских и приборных модемов, а также протестировать уровень сигнала сотовой сети на коммуникационном устройстве.
Отображаются уровни принимаемого сигнала от базовых станций, их количество и график изменения уровня в реальном времени. Подробная инструкция по работе с программой Настройка модема ЛЭРС УЧЕТ.
Поддерживаемые оборудование
Поддерживаются любые модемы и все модели приборов из системы диспетчеризации ЛЭРС УЧЕТ, в том числе:
- iRZ MC52iT, iRZ MC52i-485GI, iRZ MC52PU, iRZ TC65 Lite (1.5t), iRZ Q2406B
- iRZ ATM2-232, iRZ ATM2-485, iRZ ATM21.A, iRZ ATM21.B
- Сinterion MC52iT, BGS2T-232, BGS2T-485
Программа Lers Modem Tune работает на всех 32-х и 64-х разрядных версиях Windows.

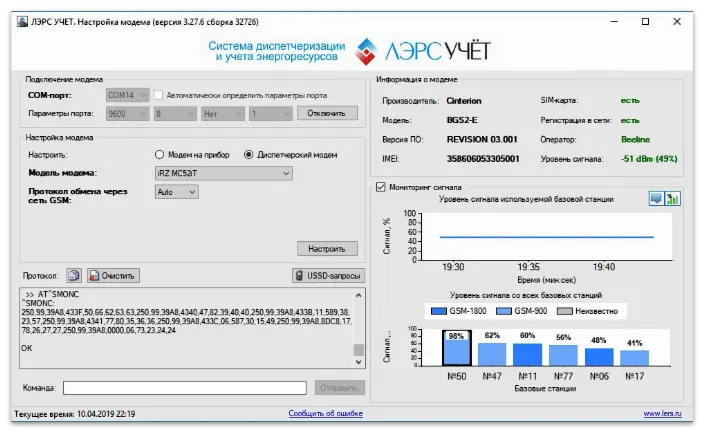

Интерфейс программы
Главное окно бесплатной программы Lers Modem Tune состоит из следующих областей:
- Подключение модема.
- Выбор модема для настройки.
- Протокол настройки.
- Командная строка.
- Информация о модеме.
- Диаграмма с уровнем сигнала базовой станции, к которой подключился модем.
- Диаграмма сравнения уровней сигнала со всех базовых станций.
Параметры, которые надо задать, определяются выбранным видом настройки:
- настройка модемов подключенных к приборам учета,
- настройка диспетчерского модема.
Настройка GSM модемов, подключенных к приборам учёта
Через GSM модем подключенный к прибору учета выполняется съем архивных данных. Для настройки модема необходимо:
- выбрать COM-порт, через который выполнено подключение, и, при необходимости, настроить его параметры (скорость порта, количество бит данных, контроль четности, количество стоповых бит);
- выбрать модель модема;
- выбрать модель прибора учета, к которому подключается настраиваемый модем;
- при необходимости выбрать адаптер;
- задать скорость порта прибора учета;
- задать количество звонков для ответа (количество «длинных гудков», после которого модем «снимет» трубку).
При подключенном модеме доступен терминальный режим, в котором можно вручную набрать команду и отправить её модему. Ответ модема будет выведен в окно отображения протокола настройки.
Настройка диспетчерского модема
Диспетчерский модем — это модем находящийся на компьютере с установленной Службой опроса. Служба опроса использует диспетчерский модем для опроса точек учета.
Для настройки диспетчерского модема необходимо:
- выбрать COM-порт, через который выполнено подключение, и, при необходимости, настроить его параметры (скорость порта, количество бит данных, контроль четности, количество стоповых бит);
- выбрать модель используемого модема;
- для модемов использующих сеть GSM, выбрать протокол обмена.
При подключенном модеме доступен терминальный режим, в котором можно вручную набрать команду и отправить её модему. Ответ модема будет выведен в окно отображения протокола настройки.
Скачать программу Lers Modem Tune
☞ Программа «Lers Modem Tune» (Настройка модемов ЛЭРС УЧЕТ) для прошивки gsm-модемов не имеет ограничений и распространяется БЕСПЛАТНО.
