Адаптер сотовой связи Взлет АССВ-030. Руководство по эксплуатации

Адаптер сотовой связи Взлет АССВ-030. Руководство по эксплуатации

⎋ Руководство по эксплуатации адаптера сотовой связи Взлет АССВ-030. Инструкции по настройке модема. Цена и купить с доставкой

Преобразователь измерительный «ВЗЛЕТ АС» (адаптер сигналов) исполнения АССВ-030 – адаптер сотовой связи предназначен для передачи накопленных и текущих данных, а также сообщений о нештатных ситуациях от приборов учета в диспетчерскую систему, построенную на базе программного комплекса «ВЗЛЕТ СП». В качестве передающей среды при работе адаптера используются цифровые сотовые сети стандарта GSM 900/1800 МГц.

Адаптер АССВ-030 является многорежимным устройством и перед монтажом должен быть настроен с помощью компьютера. Настройка адаптера заключается в выборе пользователем одного из его режимов эксплуатации и задании параметров, определяющих работу адаптера в выбранном режиме.

Технические характеристики

Технические характеристики адаптера приведены в таблице:

ХарактеристикаЗначение
Стандарт сотовой связиGSM 900/1800
Используемые услуги сотовой связиGPRS, CSD, SMS
ИнтерфейсыRS-232, RS-485
Количество входов сигналов типа замкнуто/разомкнуто4
Максимальная длина линии связи адаптера с прибором, м.:
— при использовании RS-232
— при использовании RS-485
 до 12 до 1200*
Время сохранности установочных данных при отключении питания, мес.не менее 12
Напряжение питания, В= (10-30)
Потребляемая мощность, ВАне более 2
Степень защиты адаптера по ГОСТ 14254IP54
Габаритные размеры,мм190х123х60
Масса, кгне более 0,4
Средняя наработка на отказ, ч.75 000
Средний срок службы, лет12
Гарантийный срок эксплуатации, мес.21
Технические характеристики адаптера сотовой связи Взлет АССВ-030

Питание адаптера осуществляется стабилизированным напряжением постоянного тока значением из диапазона (10-30) В с уровнем пульсаций не более ± 1,0 %. Питание от сети переменного тока 220 В частотой 50 Гц может обеспечиваться с помощью источника вторичного питания, поставляемого по заказу.

При использовании поставляемого по заказу источника вторичного питания адаптер может питаться напряжением переменного тока (154-264) В частотой (50±1) Гц.

⚠ Для обеспечения корректного запуска адаптера мощность источника питания должна быть не менее 8 Вт.

Драйвера для приборов учета

При выпуске из производства в адаптер АССВ-030 могут устанавливаться драйверы для работы с различными тепловычислителями, расходомерами, корректорами газа и электросчетчиками, как производства фирмы «Взлет», так и сторонних производителей.

Набор драйверов расширяется по мере выпуска фирмой новых приборов, а также включением в него приборов сторонних производителей. Использование нового пакета драйверов не требует аппаратной доработки ранее приобретенного АС.

Программное обеспечение для настройки Взлет АССВ-030:

  • Настройка адаптера АССВ-030, АССВ-031 ПР, АСЕВ-040 и АСДВ-020 – инструментальная программа для конфигурирования АС, ввода задания, определения свободного объема памяти, приема, упаковки и пересылки архивной информации. Порядок работы с программой описан в ее встроенной справочной системе;
  • Взлет СП4 – программа, объединяющая в единую информационно-измерительную систему компьютеры и приборы учета и контроля различного назначения.

Устройство адаптера АССВ-030

Основой АССВ-030 является микропроцессорный блок электроники (БЭ), который содержит вторичный источник питания, GSM-модуль, держатель SIM-карты, встроенную антенну и блок сигнализирующих светодиодов.

Блок электроники обеспечивает:

  • прием и обработку сигналов от приборов учета по последовательному интерфейсу RS-232 или RS-485;
  • преобразование сигналов последовательного интерфейса в радиочастотный сигнал стандарта GSM с выдачей его на встроенную антенну;
  • выработку тестового режима проверки цепи внешних сигналов и работы приборного интерфейса;
  • контроль текущего уровня радиосигнала.

Блок электроники установлен в пластмассовый корпус. Ввод кабеля питания и сигнальных кабелей осуществляется через три кабельных гермоввода. В нижней части корпуса адаптера имеется разъем для подключения выносной антенны для улучшения качества связи при нахождении адаптера в зоне неуверенного приема и разъем DB-9 интерфейса RS-232.

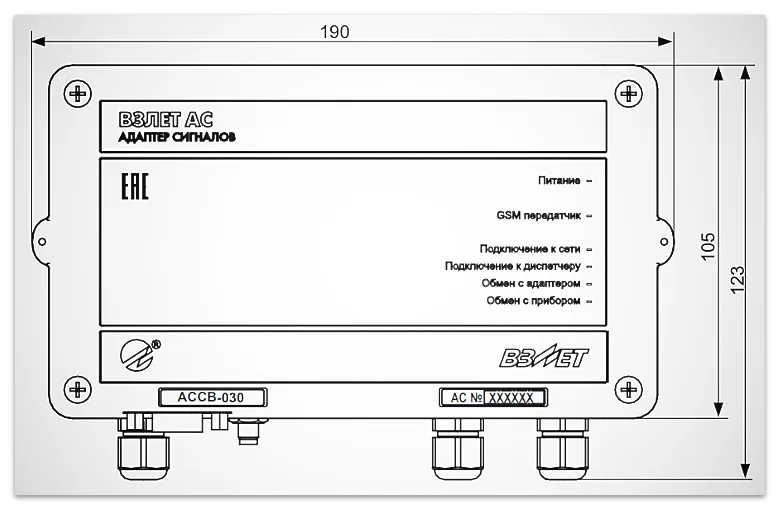

 Габаритные размеры адаптера связи Взлет АССВ-030. Вид спереди
Изображение 1. Габаритные размеры адаптера связи Взлет АССВ-030. Вид спереди

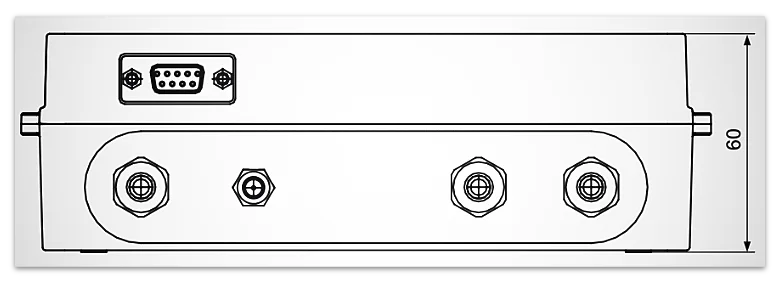

Габаритные размеры адаптера связи Взлет АССВ-030. Вид снизу
Изображение 2. Габаритные размеры адаптера связи Взлет АССВ-030. Вид снизу

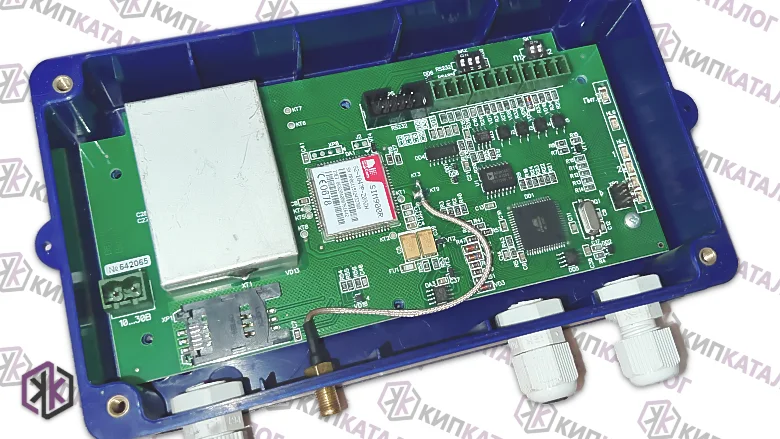

На обратной стороне крышки устанавливается (по заказу) плата, на которой размещен модуль бесперебойного питания, обеспечивающий работу адаптера в течение 1 часа при пропадании электропитания.

Электронный блок адаптера связи Взлет АССВ-030
Изображение 3. Электронный блок адаптера связи Взлет АССВ-030

Питание на блок электроники (разъем XP9) от модуля бесперебойного питания (разъем XP2, клеммы +24В и GND) подается при помощи соответствующего кабеля. Питание на МБП приходит от источника вторичного питания, подключенного к разъему XP1. При отсутствии МБП – питание заводится на блок электроники от источника вторичного питания в разъем XP9 напрямую.
