Индикация состояния GSM модема iRZ MC52iT

Индикация состояния и режимы работы GSM модема iRZ MC52iT

В GSM модеме iRZ MC52iT предусмотрена светодиодная индикация для отображения статуса соединения и передачи данных с подключенного внешнего устройства в систему сбора и анализа данных (напрамир, ПО ЛЭРС УЧЕТ).

В данной статье приведены параметры и схема работы светодиода и индикации модема iRZ MC52iT.

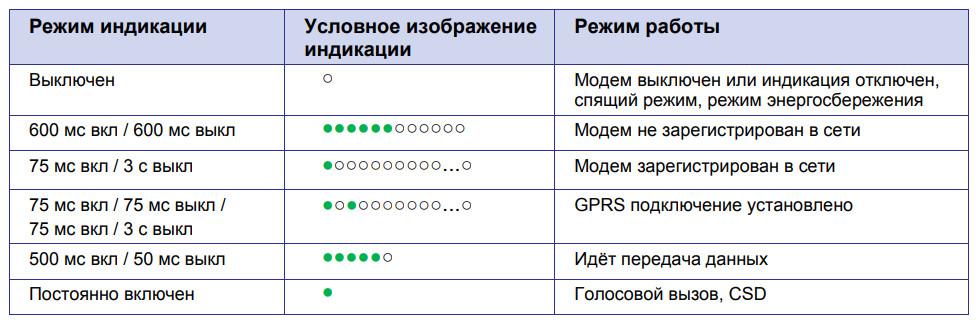

Таблица 1. Светодиодная индикация для отображения статуса соединения GSM модема iRZ MC52iT
Режим индикацииРежим работы модема iRZ MC52iT
ВыключенМодем выключен или индикация отключена, спящий режим, режим энергосбережения
600 мс вкл / 600 мс выклМодем не зарегистрирован в сети
75 мс вкл / 3 с выклМодем зарегистрирован в сети
75 мс вкл / 75 мс выкл / 75 мс вкл / 3 с выклGPRS-подключение установлено
500 мс вкл / 50 мс выклИдёт передача данных, GPRS
Постоянно включенГолосовой вызов, CSD
Таблица 1. Режим работы модема iRZ MC52iT

Управление данной функцией осуществляется AT-командой AT^SSYNC:

  • AT^SSYNC=1 — вкл;
  • AT^SSYNC=0 — выкл.

☞ По умолчанию, значение AT-команды AT^SSYNC=1 (вкл.)
