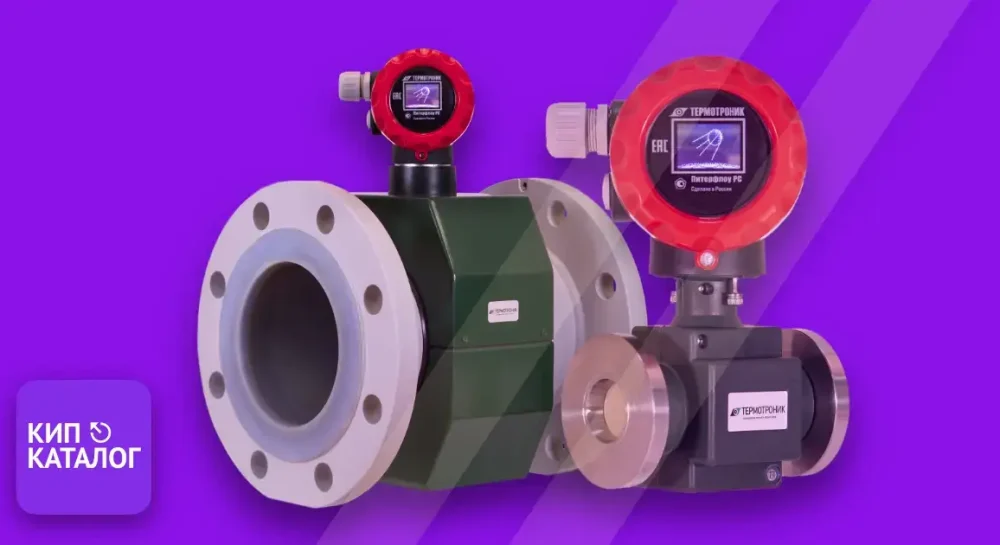

Питерфлоу РС — электромагнитный расходомер-счётчик производства компании ТЕРМОТРОНИК (Санкт-Петербург), предназначенный для измерения расхода и объёма электропроводящих жидкостей в трубопроводах. Прибор зарегистрирован в Федеральном информационном фонде под номером 66324-16.
- Назначение и область применения
- Технические характеристики
- Параметры измеряемой среды
- Рабочие условия эксплуатации
- Электропитание
- Показатели надёжности
- Рекомендуемые товары

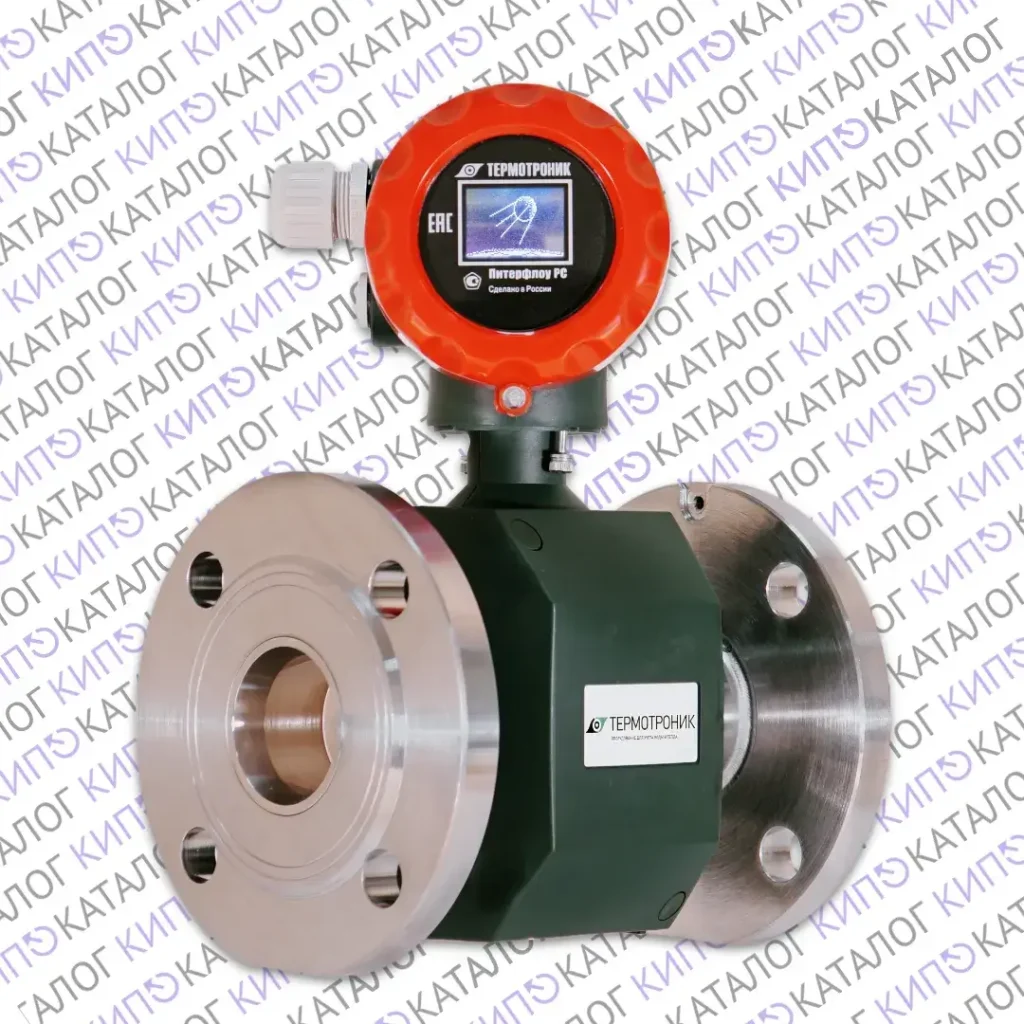

- Расходомер Питерфлоу РС Ду 50-36, фланцы (-Ф1) | Термотроник

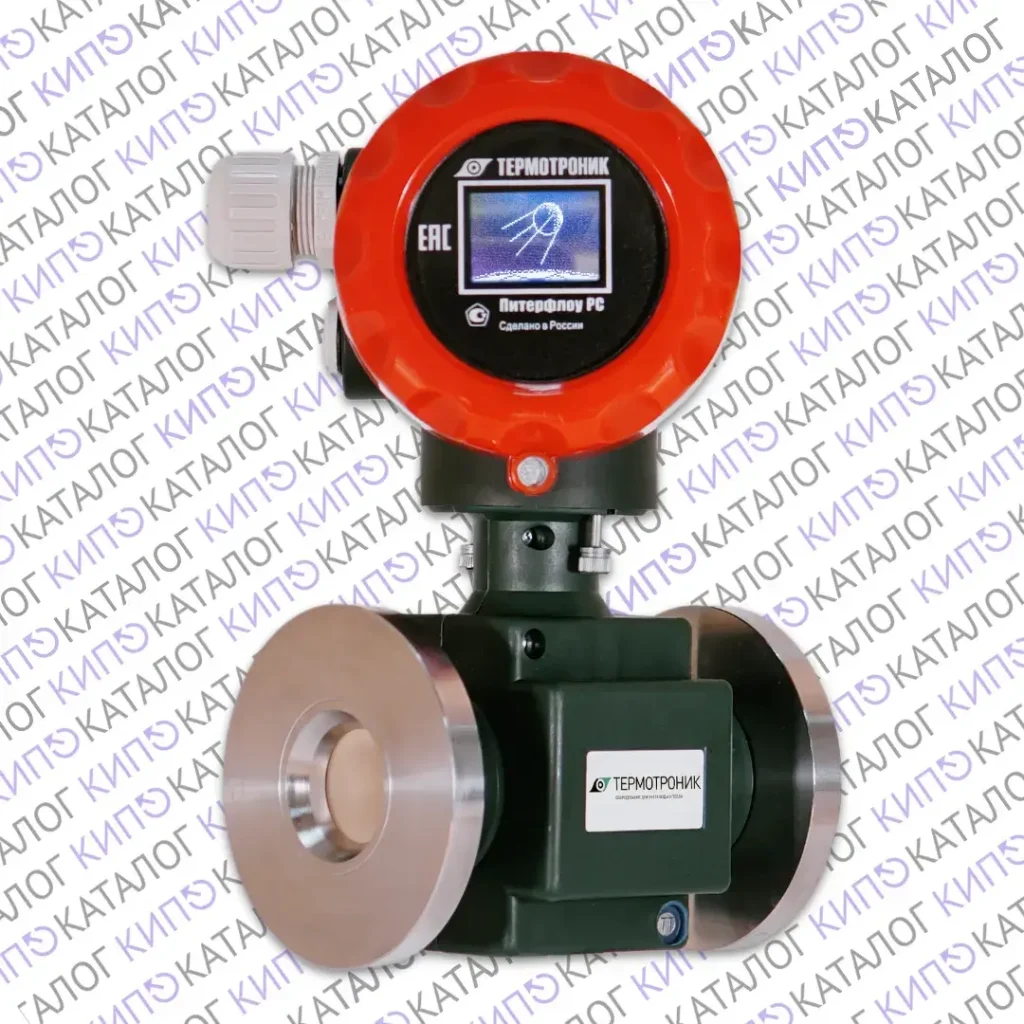

- Расходомер Питерфлоу РС Ду 40-22, сэндвич (-С) | Термотроник

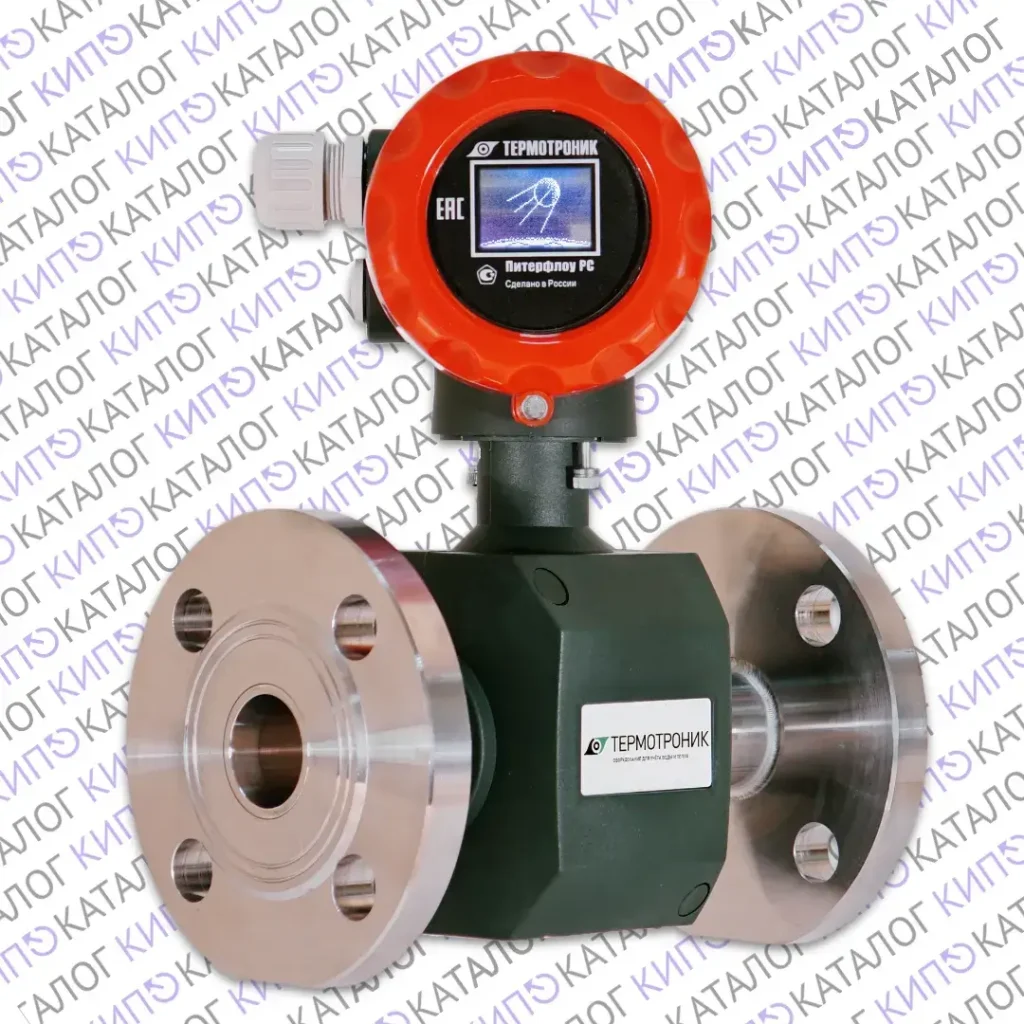

- Расходомер Питерфлоу РС Ду 32-30, фланцы (-Ф1) | Термотроник

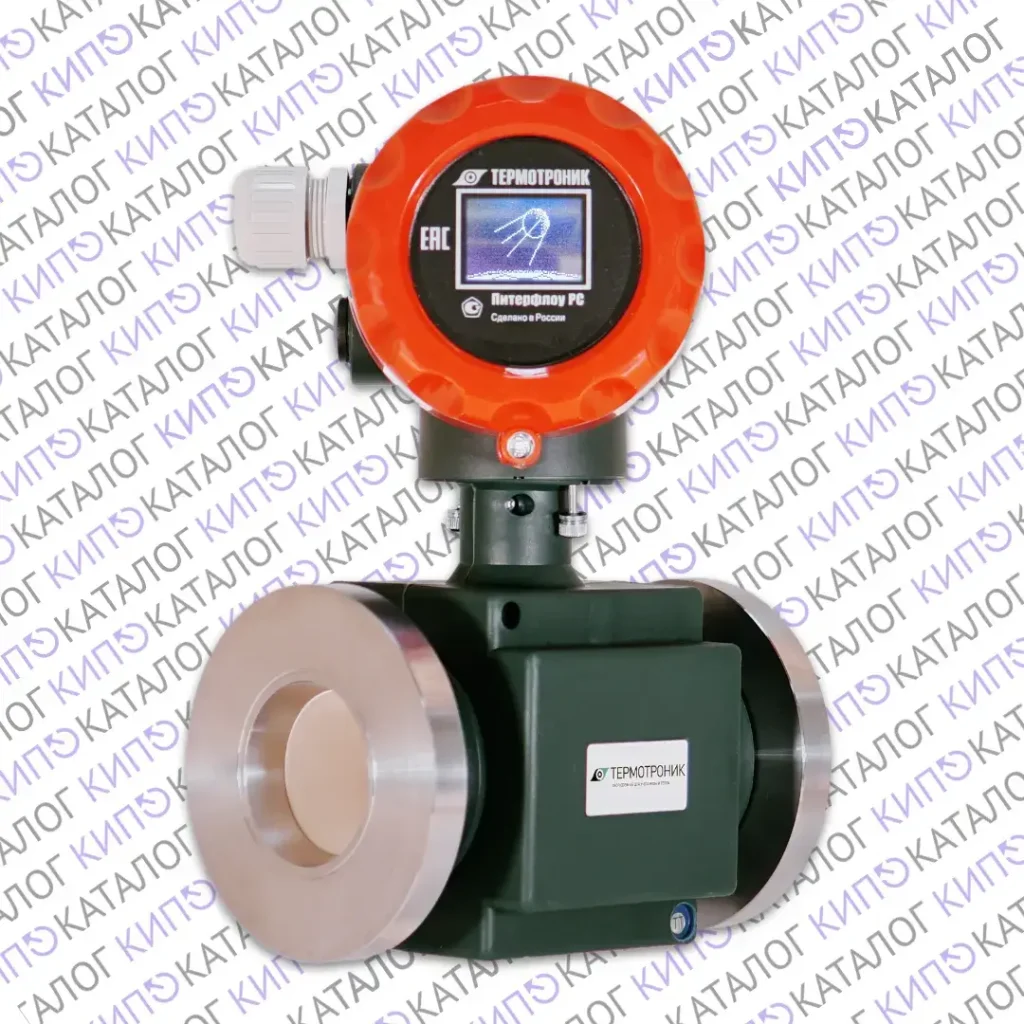

- Расходомер Питерфлоу РС Ду 50-36, сэндвич (-С) | Термотроник
- Метрологические характеристики
- Классы точности
- Диапазоны расходов для типовых моделей
- Ёмкость счётчиков
- Варианты исполнения и материалы
- Исполнения расходомера
- Материалы электродов и рекомендуемые среды
- Выходные сигналы
- Числоимпульсные выходы
- Значения весов импульсов по умолчанию
- Режимы работы выходов
- Токовый выход
- Интерфейс RS-485
- Функциональные возможности
- Конструктивные особенности
- Типы присоединения
- Защита от несанкционированного вмешательства
- Габаритные размеры (фланцевое исполнение)
- Особенности конструкции
- Техническое обслуживание
Назначение и область применения
Расходомеры Питерфлоу РС предназначены для измерений объёмного расхода и объёма электропроводящих жидкостей. Основные области применения:
- Системы отопления и кондиционирования воздуха
- Водоснабжение и водоподготовка
- Системы распределения питьевой воды
- Системы орошения и мелиорации
- Водяные скважины
- Системы учёта сточных вод
- Системы пожаротушения
- Системы циркуляции и очистки воды
- Энергетика, нефтегазовая, металлургическая, горнодобывающая, химическая, целлюлозно-бумажная и пищевая промышленность
Расходомеры могут использоваться в составе теплосчётчиков, измерительных систем и АСУТП (автоматические системы управления технологическими процессами) для коммерческого и промышленного учёта потребления энергетических ресурсов.
Технические характеристики
Параметры измеряемой среды
| Параметр | Значение |
|---|---|
| Удельная электропроводность | от 10⁻³ до 10 См/м |
| Материал футеровки | ETFE (фторопласт) |
| Температура жидкости | от 0,1 до 150 °С |
| Рабочое давление | 1,6 МПа (DN20-DN100); 2,5 МПа (DN150, DN200) |
Рабочие условия эксплуатации
Электропитание
Показатели надёжности
- Средняя наработка на отказ: не менее 100 000 часов
- Срок службы: не менее 12 лет
- Межповерочный интервал: 4 года
Рекомендуемые товары
Метрологические характеристики
Классы точности
Расходомеры выпускаются трёх классов точности: А, В и С. Пределы допускаемой относительной погрешности при измерении расхода и объёма:
- ±1% в диапазоне от Q2t (включительно) до Q4
- ±2% в диапазоне от Q2 до Q2t
- ±5% в диапазоне от Q1 до Q2
Пределы допускаемой относительной погрешности при измерении времени не превышают ±0,05%.
Диапазоны расходов для типовых моделей
| Тип | Класс | Q3 (м³/ч) | Q4 (м³/ч) | Q2t | Q2 | Q1 |
|---|---|---|---|---|---|---|
| РС20-6 | A | 6 | 7,5 | 0,06 | 0,04 | 0,016 |
| РС20-12 | A | 12 | 15 | 0,12 | 0,08 | 0,032 |
| РС25-9 | A | 9 | 11,25 | 0,09 | 0,06 | 0,024 |
| РС25-18 | A | 18 | 22,5 | 0,18 | 0,12 | 0,048 |
| РС32-15 | A | 15 | 18,75 | 0,15 | 0,1 | 0,04 |
| РС32-30 | A | 30 | 37,5 | 0,3 | 0,2 | 0,08 |
| РС40-22 | A | 22 | 27,5 | 0,22 | 0,15 | 0,059 |
| РС40-45 | A | 45 | 56,25 | 0,45 | 0,3 | 0,12 |
| РС50-36 | A | 36 | 45 | 0,36 | 0,24 | 0,1 |
| РС50-72 | A | 72 | 90 | 0,72 | 0,48 | 0,19 |
| РС65-60 | A | 60 | 75 | 0,6 | 0,4 | 0,16 |
| РС65-120 | A | 120 | 150 | 1,2 | 0,8 | 0,32 |
| РС80-90 | A | 90 | 112,5 | 0,9 | 0,6 | 0,24 |
| РС80-180 | A | 180 | 225 | 1,8 | 1,2 | 0,48 |
| РС100-140 | A | 140 | 175 | 1,4 | 0,9 | 0,37 |
| РС100-280 | A | 280 | 350 | 2,8 | 1,9 | 0,75 |
| РС150-630 | A | 630 | 787,5 | 6,3 | 4,2 | 1,7 |
| РС200-1000 | A | 1000 | 1250 | 10 | 6,7 | 2,7 |
Ёмкость счётчиков
- Счётчик объёма: до 99 999 999,999 м³
- Счётчик времени наработки: 999 999 часов
Варианты исполнения и материалы
Исполнения расходомера
Питерфлоу РС ПРО — для воды и неагрессивных сред с малым содержанием абразивных частиц (электроды из нержавеющей стали 316L)
Питерфлоу РС ПРО А — для кислот, щелочей и других агрессивных жидкостей (электроды из титана, хастеллоя, тантала)
Материалы электродов и рекомендуемые среды
| Материал электродов | Рабочая среда |
|---|---|
| Сталь 316L | Вода, промышленные стоки, абразивные жидкости |
| Хастеллой C276 | Растворы для CIP мойки, кислоты, химреагенты |
| Титан | Целлюлозная масса, щелока, коагулянты, рассолы, абразивные жидкости |
| Тантал | Кислоты, химреагенты |
Выходные сигналы
Расходомеры обеспечивают следующие типы выходных сигналов:
Числоимпульсные выходы
- Форма сигнала: прямоугольная
- Максимальная выходная частота: 500 Гц
- Максимальная длительность импульса: 0,1 с
- Два независимых выхода (F1 и F2) с общим весом импульса
Значения весов импульсов по умолчанию
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|
| ВИ (л/имп) | 0,25 | 0,25 | 0,5 | 1,0 | 1,25 | 2,5 | 5 | 5 | 10 | 20 |
Режимы работы выходов
Каждый из выходов может быть настроен на один из следующих режимов:
- Реверсный режим (прямой/инверсный сигнал)
- Измерение прямого потока (прямой/инверсный сигнал)
- Измерение обратного потока (прямой/инверсный сигнал)
- Компаратор (прямой/инверсный сигнал)
- Флаг ошибки измерений (прямой/инверсный сигнал)
- Телеметрия
Токовый выход
Для расходомеров с адаптером токового выхода реализуется выход 4-20 мА, пропорциональный текущему расходу. Сопротивление нагрузки рассчитывается по формуле: Rн < (40 × Vп) − 600 Ом, где Vп — напряжение источника питания (22-28 В).
Интерфейс RS-485
- Протокол обмена: Modbus RTU
- Скорость передачи: 9600, 19200, 38400, 57600 или 115200 бит/с
- Адресация: сетевой адрес 1-247
Функциональные возможности
Расходомеры Питерфлоу РС обладают:
- Отображение результатов на встроенном графическом ЖКД индикаторе с подсветкой
- Накопление значений объёмов в прямом и обратном направлениях потока
- Хранение информации о времени наработки и времени работы с ошибкой
- Система диагностики согласно требованиям VDI/VDE/NAMUR 2650, включая диагностику пустой трубы и загрязнения электродов
- Архив событий с нестираемым архивом всех внесённых изменений параметров
- Нулевание показаний при расходе ниже порога чувствительности
Конструктивные особенности
Расходомер состоит из двух основных компонентов:
- Измерительный участок (ИУ) — футерованный защитным материалом отрезок трубопровода из немагнитной стали, заключённый в кожух. Может быть полнопроходным или с сужением (L-канал)
- Электронный блок (ЭБ) — герметичный корпус с печатной платой, обеспечивает формирование выходных сигналов
Типы присоединения
- М (муфтовое) — DN20, DN32
- С (сэндвич) — DN20−DN50
- Ф (фланец) — DN65−DN100
- ФЕ (фланец) — DN150, DN200
Защита от несанкционированного вмешательства
Расходомер имеет многоуровневую защиту:
- Защита от изменений метрологических характеристик — нанесением оттиска клейма госповерителя на мастике в чашках
- Защита от демонтажа — пломбированием крепежных элементов навесной пломбой
- Архив событий — нестираемый архив всех изменений параметров настройки
- Контроль калибровок — записываются признаки изменения калибровок в архивы измерений
Габаритные размеры (фланцевое исполнение)
| DN | D (мм) | D1 (мм) | L (мм) | H (мм) | n | d (мм) | Масса (кг) |
|---|---|---|---|---|---|---|---|
| 20 | 105 | 75 | 155-3 | 249 | 4 | 14 | 2,5 |
| 25 | 115 | 85 | 200-3 | 249 | 4 | 14 | 4,0 |
| 32 | 135 | 100 | 200-3 | 259 | 4 | 18 | 4,4 |
| 40 | 145 | 110 | 200-3 | 256 | 4 | 18 | 5,2 |
| 50 | 160 | 125 | 200-3 | 263 | 4 | 18 | 6,1 |
| 65 | 180 | 145 | 200-3 | 290 | 4 | 18 | 8,2 |
| 80 | 195 | 160 | 200-3 | 310 | 4 | 18 | 10,6 |
| 100 | 215 | 180 | 250-3 | 320 | 8 | 18 | 13,1 |
| 150 | 300 | 250 | 328-3 | 420 | 8 | 26 | 33,6 |
| 200 | 360 | 310 | 358-3 | 480 | 12 | 26 | 55,0 |
Особенности конструкции
Расходомеры Питерфлоу РС характеризуются:
- Гарантия — до 8 лет, от протечек 12 лет
- Композитный материал — канал из композита, устойчивого к отложениям (патент RU153291)
- Конструктивная защита — от протечек и конденсата
- Полнопроходное исполнение — минимальное падение давления
- L-серия — усовершенствованная проточная часть для стабильного измерения малых расходов, без требований к прямым участкам
- Герметичность — электроника размещена в герметичном отсеке
- Поворот блока электроники — на 270° с тремя фиксированными положениями
- Гальваноразвязка — встроенная схема выравнивания потенциалов без дополнительных проводников
Техническое обслуживание
Техническое обслуживание включает проверку:
- Состояния электрического соединения корпуса расходомера и трубопровода
- Герметичности соединения расходомера с трубопроводом
Эти операции рекомендуется выполнять не реже двух раз в месяц. Если в измеряемой среде возможно выпадение осадка, расходомер необходимо периодически промывать без применения абразивных материалов.
Поверка производится один раз в 4 года в соответствии с методиками МП0470-1-2016 или МП208-018-2022.
Питерфлоу РС представляет собой надёжное, высокоточное решение для измерения расходов в широком диапазоне применений — от коммунальной инфраструктуры до промышленных производств.
