Расходомер ПРЭМ состоит из измерительного участка (ИУ) и электронного блока
(ЭБ). Конструктивно ИУ и ЭБ представляют собой единое изделие. Расходомеры имеют различные конструктивные исполнения, определяющие способы монтажа на трубопроводе. Ниже представлены схемы и габаритные размеры и вес расходомера ПРЭМ.
Содержание

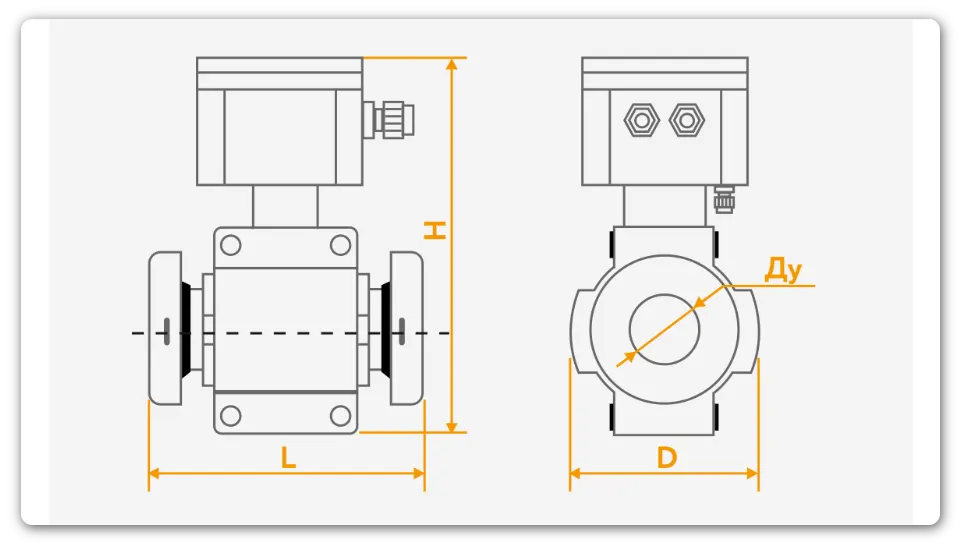

Габаритные размеры расходомера ПРЭМ (исполнение «сэндвич» с защитой футеровки)
| Диаметр расходомера (Ду) | D, мм | L, мм | H, мм | H’, мм | Вес, кг |
|---|---|---|---|---|---|
| ПРЭМ-32 | 96 | 128 | 210 | 195 | 2,7 |
| ПРЭМ-50 | 114 | 153 | 240 | 225 | 3,7 |
Примечание: Высота H — для вертикального расположения электронного блока

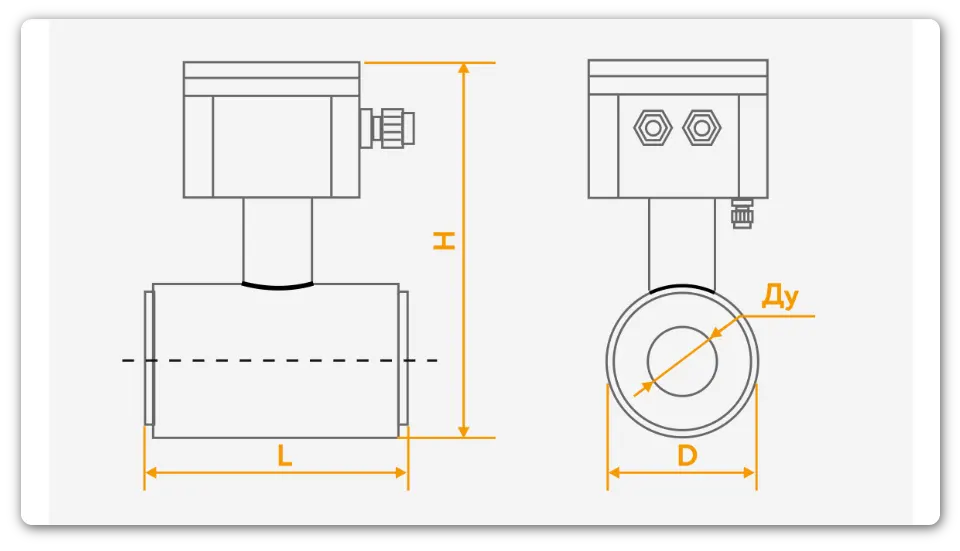

Габаритные размеры расходомера ПРЭМ (исполнения «сэндвич» без защиты футеровки)

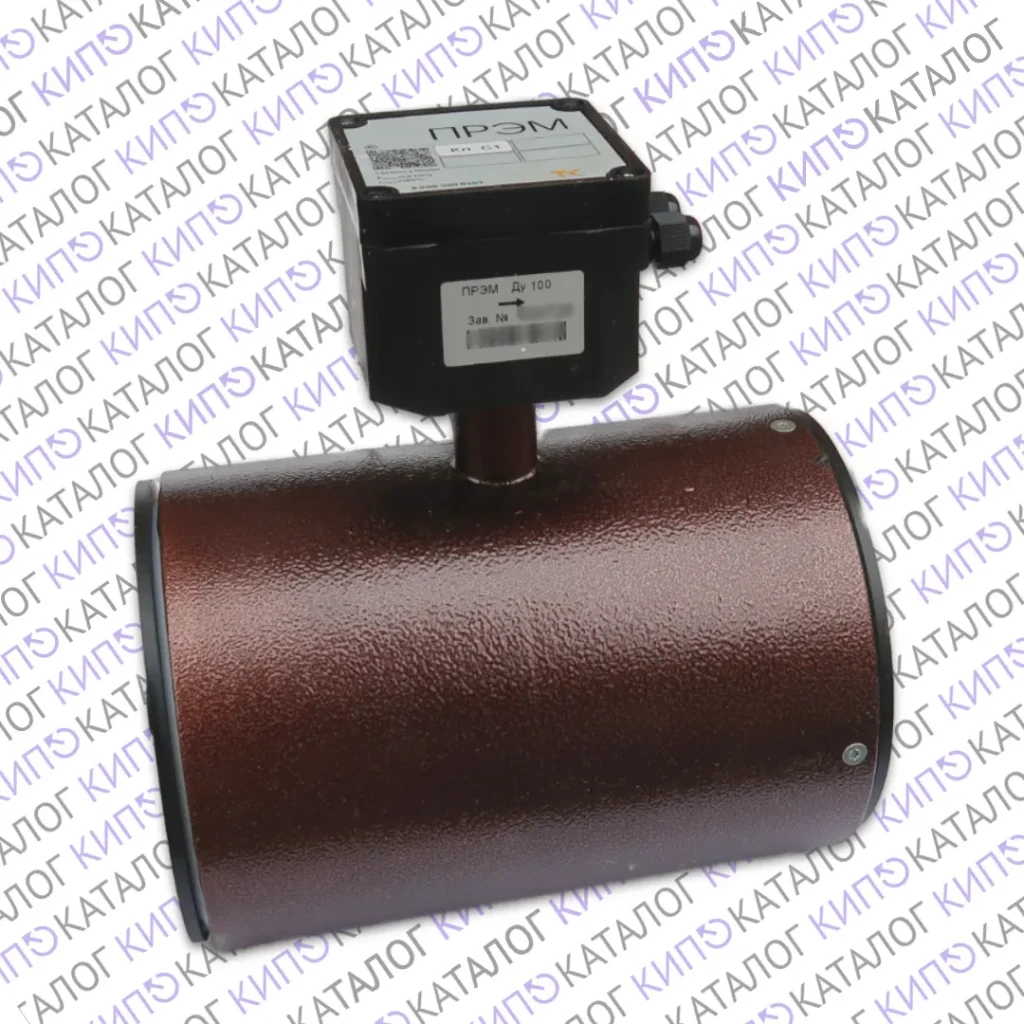

| Диаметр расходомера (Ду) | D, мм | L, мм | H, мм | H’, мм | Вес, кг |
|---|---|---|---|---|---|
| ПРЭМ-20 | 60 | 115 | 158 | 143 | 1,4 |
| ПРЭМ-80 | 140 | 186 | 270 | 255 | 7,0 |
| ПРЭМ-100 | 160 | 217 | 290 | 275 | 9,3 |

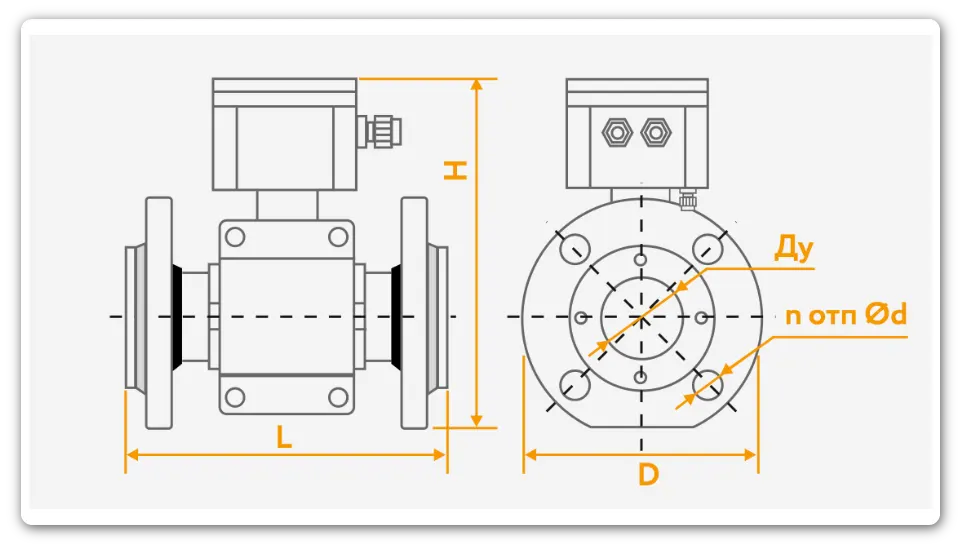

Габаритные размеры расходомера ПРЭМ (фланцевого исполнения)

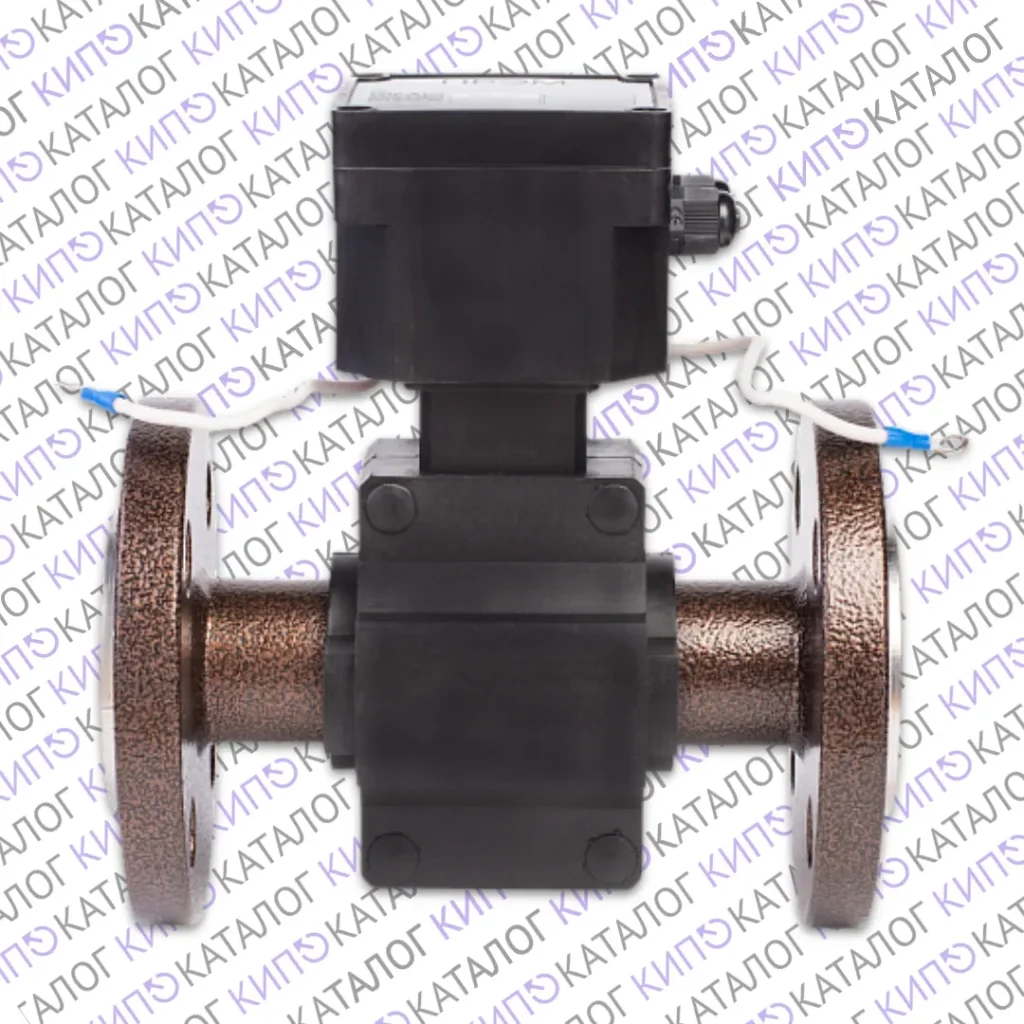

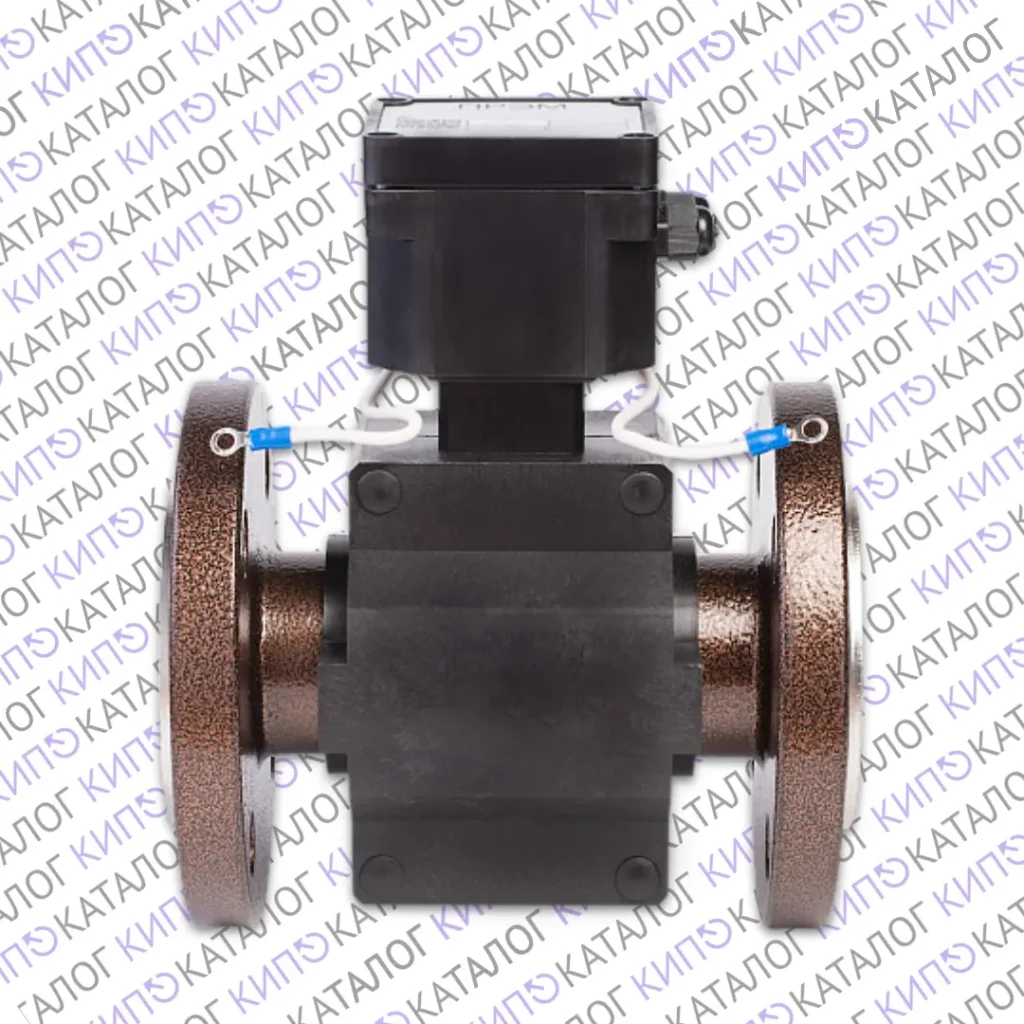

| Диаметр расходомера (Ду) | D, мм | L, мм | H, мм | H’, мм | n | d, мм | Вес, кг |
|---|---|---|---|---|---|---|---|
| ПРЭМ-20 | 105 | 155 | 200 | 185 | 4 | 14 | 3,2 |
| ПРЭМ-32 | 135 | 200 | 220 | 205 | 4 | 18 | 4,7 |
| ПРЭМ-40 | 145 | 200 | 250 | 235 | 4 | 18 | 6,1 |
| ПРЭМ-50 | 160 | 200 | 250 | 235 | 4 | 18 | 7,2 |
| ПРЭМ-65 | 180 | 200 | 290 | 275 | 4 | 18 | 10,7 |
| ПРЭМ-80 | 195 | 200 | 290 | 275 | 8 | 18 | 14,5 |
| ПРЭМ-150 | 280 | 314 | 360 | 345 | 8 | 22 | 28,6 |
