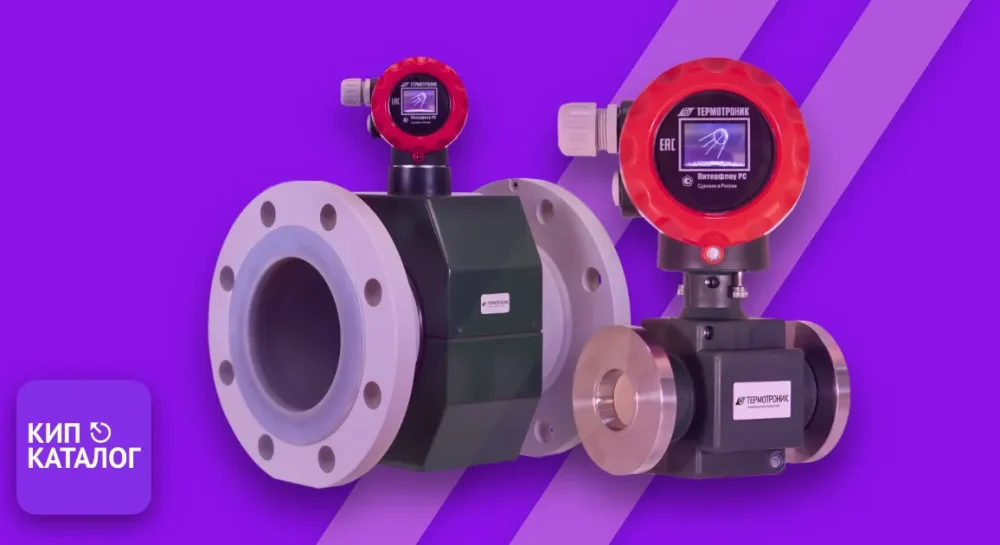

В статье приведены справочные габаритные размеры расходомеров Питерфлоу РС исполнений: фланец, «сэндвич» и муфтового соединения, а также масса и вес электромагнитных расходомеров.

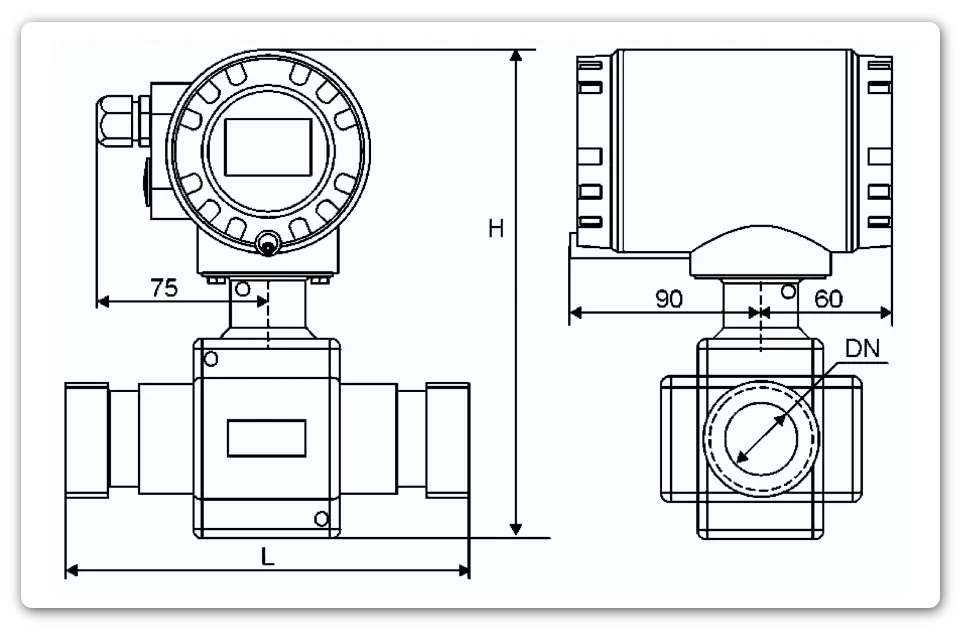

Габариты Питерфлоу РС. Исполнение муфтовое

Габариты размеры Питерфлоу РС. Исполнение муфтовое
Габариты размеры Питерфлоу РС. Исполнение муфтовое
DN резьба L, мм Н, мм Масса, кг
20 1″ 140 249 0,9
32 1 1/2″ 170 249 1,6

Габариты Питерфлоу РС. Исполнение «сэндвич»

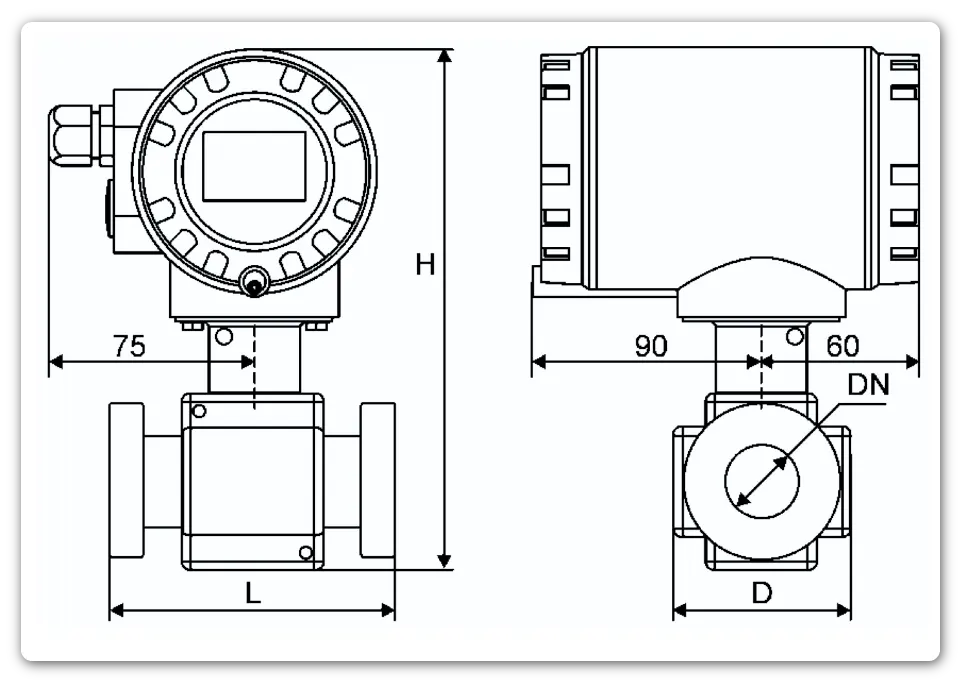

Габаритные размеры расходомера Питерфлоу РС. Исполнение "сэндвич"
Габаритные размеры расходомера Питерфлоу РС. Исполнение «сэндвич»
DN D, мм L, мм Н, мм Масса, кг
20 60 111 190 1,0
25 70 111 190 1,2
32 85 128 220 1,7
40 90 128 230 2,0
50 105 153 250 2,7

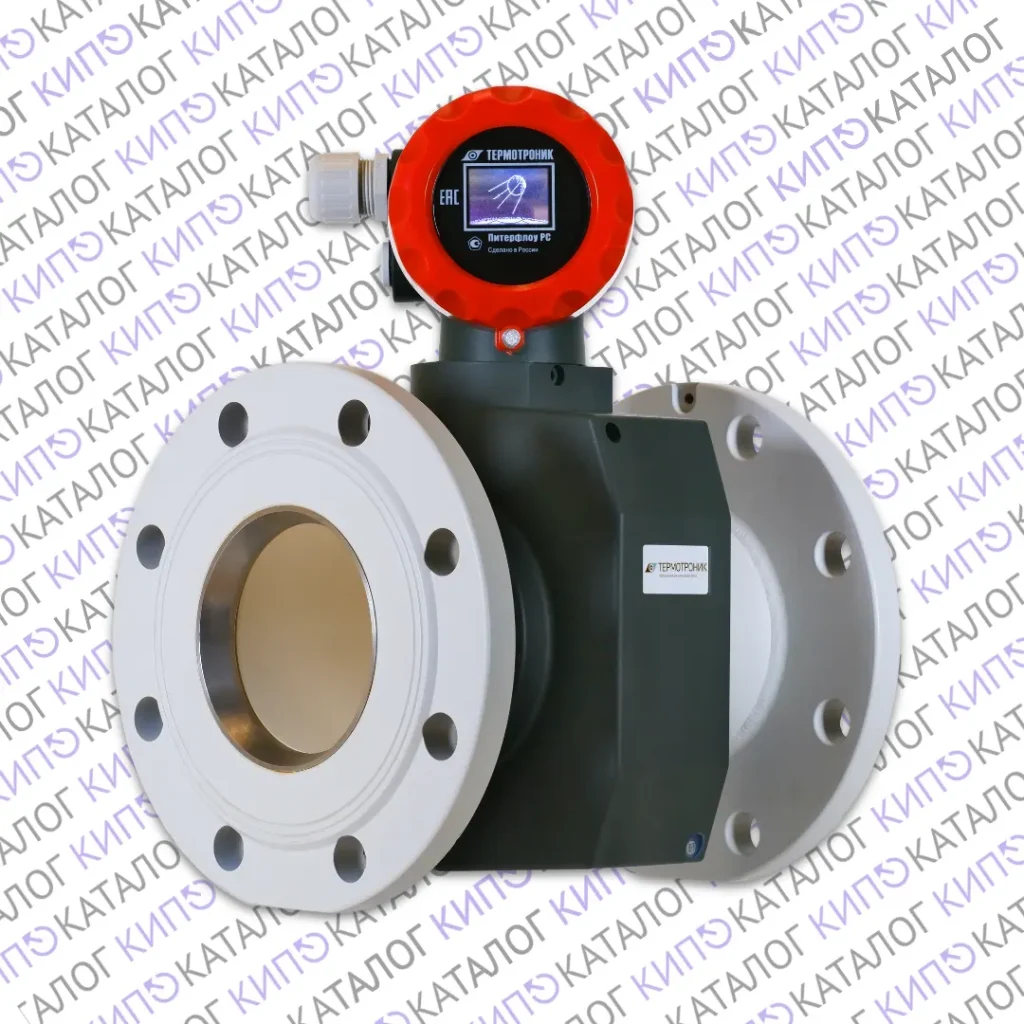

Габариты Питерфлоу РС. Фланцевое исполнение

Габаритные размеры расходомеров Питерфлоу РС фланцевого исполнения
Габаритные размеры расходомера Питерфлоу РС фланцевого исполнения
DN D, мм L, мм Н, мм n d, мм PN Масса, кг
20 105 155 249 4 14 16 2,5
25 115 200 249 4 14 16 4,0
32 135 200 259 4 18 16 4,4
40 145 200 256 4 18 16 5,2
50 160 200 263 4 18 16 6,1
65 180 200 290 4 18 16 8,2
80 195 200 310 4 18 16 10,6
100 215 250 320 8 18 16 13,1
100* 230 250 328 8 22 25 15,2
150* 300 328-3 420 8 26 25 33,6
200* 336 358 480 12 26 25 55,0

* для DN 100/150/200 на рабочее давление 2,5 МПа
