Комнатный термостат RSmart-S Ridan. Руководство по эксплуатации

Комнатный термостат RSmart-S Ridan

⎋ Руководство по эксплуатации комнатного термостата Ridan RSmart-S. Установка и инструкция по подключению. Расширенные настройки.

Ridan RSmart — электронный комнатный термостат с минималистичным дизайном, предназначенный для точного контроля и управления температурой воздуха или пола. Эта модель может подключаться к сети Wi-Fi.

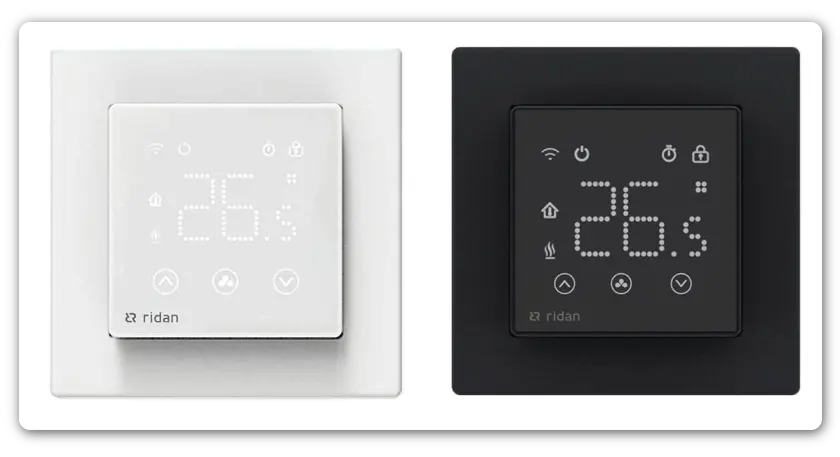

Внешний вид комнатных термостатов Ridan RSmart-S
Изображение 1. Внешний вид комнатных термостатов Ridan RSmart-S

Номенклатура для заказа

Наименование для заказаКод Ридан
Комнатный термостат RSmart-SW, 230 В, белый088L1141R
Комнатный термостат RSmart-SB, 230 В, черный088L1143R
Таблица 1. Коды и наименования термостатов Ридан для заказа

Технические параметры

Наименование параметраЗначение
Источник питания230 В, 50/60 Гц
ПодсветкаБелая
Максимальная нагрузка3A
Датчик полаR25 °C = 10кОм, NTC
Диапазон уставок5 ~ 35 °C, ± 0,5 °C
(шаг уставки 0,5 °C)
Окружающая среда 0 ~ 50 °C
Класс защитыIP20
Относительная влажность85 %
Сечение подключаемых проводов≤1,5 мм²
Потребляемая мощность в режиме ожидания<1 Вт
КорпусABS по стандарту UL94-5
огнезащитный пластик
Цвет корпуса термостатаЧерный / Белый
Таблица 2. Технические параметры комнатных термостатов Ридан

Индикации на экране

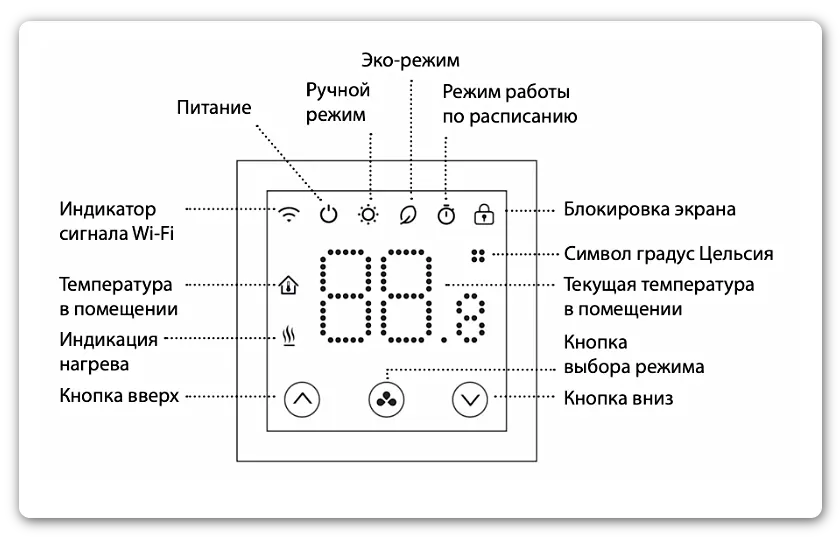

Расшифровка обозначений и индикации на дисплее комнатного термостата RSmart-S Ridan
Изображение 2. Расшифровка обозначений и индикации на дисплее термостата RSmart-S Ridan

Габаритные размеры

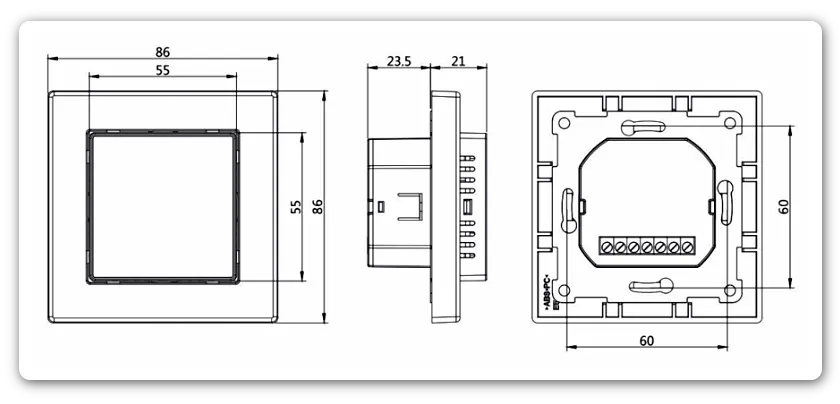

Габаритные и присоединительные размеры комнатного термостата Ridan RSmart-S (мм):

Габаритные и присоединительные размеры комнатного термостата Ridan RSmart-S
Изображение 3. Габаритные и присоединительные размеры комнатного термостата Ridan RSmart-S

Инструкция по установке

Инструкция по установке и монтажу комнатного термостата Ridan RSmart-S

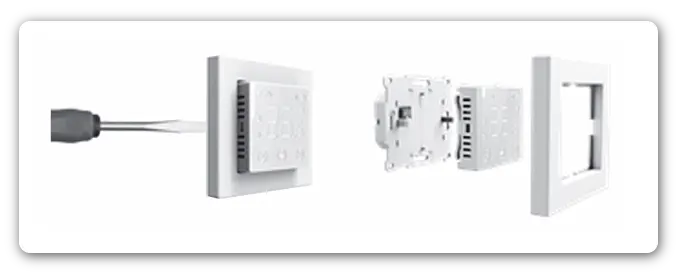

  1. Шаг 1: Используйте отвертку с плоским лезвием, чтобы отделить рамку и дисплей от задней части термостата

    Инструкция по установке термостата RSmart-S Ridan - Шаг 1

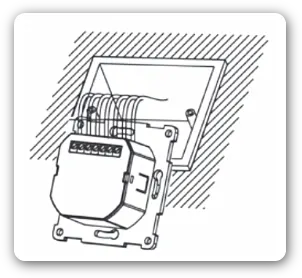

  2. Шаг 2: Подключите термостат

    Инструкция по установке термостата RSmart-S Ridan - Шаг 2

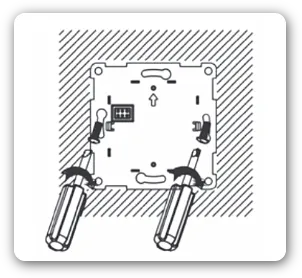

  3. Шаг 3: Используйте монтажные винты, чтобы закрепить заднюю панель термостата в установочной коробке

    Инструкция по установке термостата RSmart-S Ridan - Шаг 3

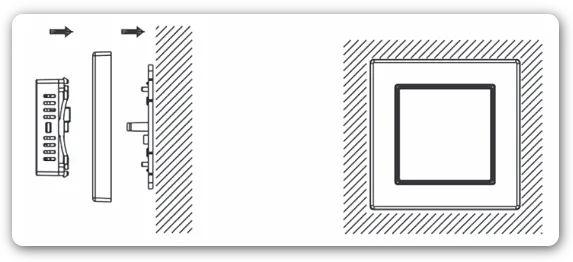

  4. Шаг 4: Установите рамку и дисплей на заднюю часть термостата до щелчка

    Инструкция по установке термостата RSmart-S Ridan - Шаг 4

Инструкция по настройке и эксплуатации

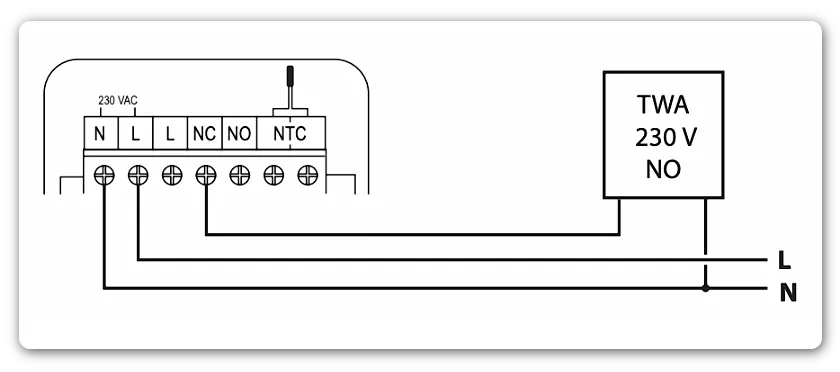

Схема подключения

Схема подключения комнатного термостата RSmart-S Ridan
Изображение 4. Схема подключения комнатного термостата RSmart-S Ridan

Включение и выключение

Комнатный термостат можно принудительно включить или выключить.

  • Включение: короткое нажатие «Кнопка выбора режима» позволяет включить термостат.
  • Выключение: короткое нажатие «Кнопка выбора режима» позволяет выключить термостат.

Установка температуры

После того как пользователь установит желаемую температуру, комнатный термостат поддерживает ее на заданном уровне. При выключении питания заданная температура сохраняется в памяти термостата.

☞ Диапазон настройки температуры: 5–35 °C.

Метод установки:

Для изменения требуемой температуры нажмите кнопки «↑» или «↓». После настройки подождите 3 с.. Затем термостат будет отображать измеренную температуру пола.

Термостат может работать в следующих режимах:

  • «Эко-режим» — режим энергосбережения. При его включении температура понижается до установленного значения.
  • «Ручной режим» — постоянная температура 24/7.
  • «Режим работы по расписанию» — позволяет настроить недельное расписание 5/2. Изменить параметры расписания возможно только через мобильное приложение SmartLife.

Расписание

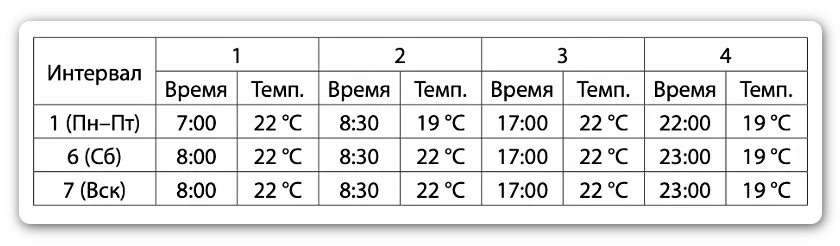

Настройки расписания комнатного термостата RSmart-S Ridan
Изображение 5. Настройки расписания комнатного термостата RSmart-S Ridan

Расширенные настройки

Термостат можно настроить на максимально точную и эффективную работу с помощью специальных функций. Выключите термостат, нажмите и удерживайте в течение 5 с. «Кнопка выбора режима», пока на экране термостата не отобразится значение «01».

Каждое последующее нажатие «Кнопка выбора режима» переключает на настройку следующего параметра, изменение параметров осуществляется кнопками «Вверх» и «Вниз».

НастройкаОписаниеДиапазонЗначение
по умолчанию
01Калибровка внутреннего датчика–8 – 8 °С0
02Значение максимальной температуры воздуха5–35 °С35
03Значение минимальной температуры воздуха5–35 °С5
04Выбор датчика0: Воздух
1: Пол
2: Воздух и пол
0
05Температура защиты от замерзанияВкл: 5–15 °С
Выкл: —
5
06Калибровка внешнего датчика–8 – 8 °С0
07Температура полаТолько для чтения
08Предел температуры пола (контроль перегрева)20–80 °С32
09Гистерезис0–3 °С0
11Блокировка экрана0: Разблокирован
1: Заблокирован
0
12Режим проветриванияOFF: Выкл.
ON: Вкл.
OFF
13Время обнаружения открытого окна2–30 мин.15
14Падение температуры в режиме проветривания в пределах времени обнаружения2–4 °C2
15Время выхода из режима проветривания (возврат к предыдущему режиму работы)10–60 мин.30
17Сброс всех настроек до заводских значений.
Выберите «1», затем нажмите и удерживайте кнопку питания до перезапуска термостата
1: сбросить
18Регулировка уровня яркости светодиодной подсветки во время настройки1–4040
19Регулировка уровня яркости светодиодной подсветки в режиме ожидания1–401
20Версия программного обеспечения
Таблица 3. Расширенные настройки термостата RSmart-S Ridan

Калибровка датчика температуры воздуха (01)

Эта функция позволяет исправить ошибку датчика температуры. Например, если фактическая температура составляет 20 °C, а на термостате отображается 21 °C, следует установить этот параметр на –1,0 °C.

Для настройки:

  • запишите значение разности между фактической и отображаемой температурами;
  • выключите термостат;
  • зайдите в расширенные настройки, режим 01;
  • с помощью кнопки «вниз» установите значение разности;
  • нажмите и удерживайте 5 с. кнопку выбора режима , чтобы вернуться к отображению температуры.

Значение максимальной температуры воздуха (02)

Эта функция позволяет установить максимальную температуру воздуха. С ее помощью можно избежать перегрева помещения.

Значение минимальной температуры воздуха (03)

Эта функция позволяет установить минимальную температуру воздуха в помещении.

Выбор датчика (04)

Эта функция позволяет выбрать основной тип датчика для работы термостата.

Температура защиты от замерзания (05)

Эта функция позволяет установить температуру воздуха, чтобы избежать размораживания системы отопления во время отсутствия.

Калибровка датчика температуры пола (06)

Эта функция позволяет исправить ошибку датчика температуры пола. Например, если фактическая температура составляет 25 °C, а на термостате отображается 26 °C, следует установить этот параметр на –1,0 °C (см. пункт 1).

Температура пола (07)

В этом пункте меню можно увидеть фактическую температуру пола.

Предел температуры пола (контроль перегрева) (08)

Эта функция позволяет ограничить максимальную температуру пола.

Гистерезис (09)

Эта функция позволяет изменить интервал включения/выключения функции нагрева.

Блокировка экрана (11)

Для предотвращения нежелательного изменения температуры или неконтролируемого доступа к изменению настроек термостата экран можно заблокировать. Блокировка не распространяется на управление через мобильное приложение.

☞ В режиме «1» термостат заблокирован. При нажатии и удержании «Кнопка выбора режима» в течение 5 с. блокировка снимается на время взаимодействия пользователя с термостатом, после этого через 5 с. термостат возвращается в режим блокировки.

За это время можно произвести необходимые изменения или снять блокировку через меню расширенных настроек. Разблокировать устройство также можно в мобильном приложении.

Режим открытого окна (проветривание) (12)

В этом режиме термостат перекрывает поток теплоносителя через клапан, если температура воздуха в помещении резко падает, не позволяя, таким образом, тратить лишнее тепло при проветривании.

Время обнаружения открытого окна (13)

Период, в течение которого температура понижается на заданное значение и более для активации режима открытого окна.

Температура в режиме проветривания (14)

Эта функция, в которой устанавливается величина падения температуры воздуха в режиме открытого окна.

Время выхода из режима проветривания (возврат к предыдущему режиму работы) (15)

Пункт меню, в котором устанавливается период времени, через который режим открытого окна будет отключен.

Сброс настроек (17)

Сброс всех настроек до заводских значений. Выберите «1», затем нажмите и удерживайте кнопку питания до перезапуска термостата.

Регулировка уровня яркости светодиодной подсветки во время настройки (18)

Регулировка уровня яркости светодиодной подсветки в режиме ожидания (19)

Подключение к сети Wi-Fi

На термостате нажмите и удерживайте «Кнопка выбора режима» (3-5 сек) это позволит перевести термостат в режим подключения Wi-Fi, затем нажмите кнопку вверх «↑», значок Wi-Fi на термостате будет мигать. Термостат готов к добавлению в приложение SmartLife.
