Конфигуратор GSM NBIoT Module модуля GSM3/G3

Конфигуратор GSM NBIoT Module модуля GSM3/G3

Для корректной работы программы – конфигуратора GSM NBIoT Module коммуникационного модуля GSM3/G3 необходимо установить Framework и драйвер CP2105 (в папке «Драйверы»).

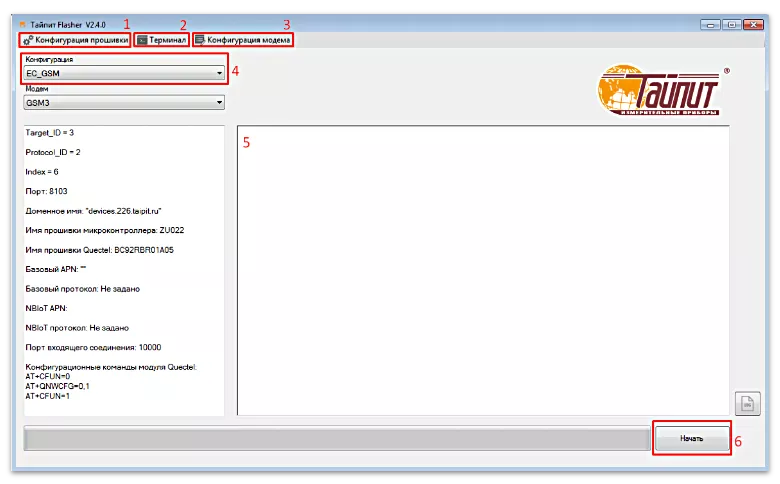

Программа GSM_NBIoT_Module используется для конфигурации и просмотра отладочного ЛОГа работы модема GSM/G3. Главное окно программы состоит из нескольких основных кнопок/областей:

Главное окно программы GSM NBIoT Module
Главное окно программы GSM NBIoT Module

Конфигурация прошивки

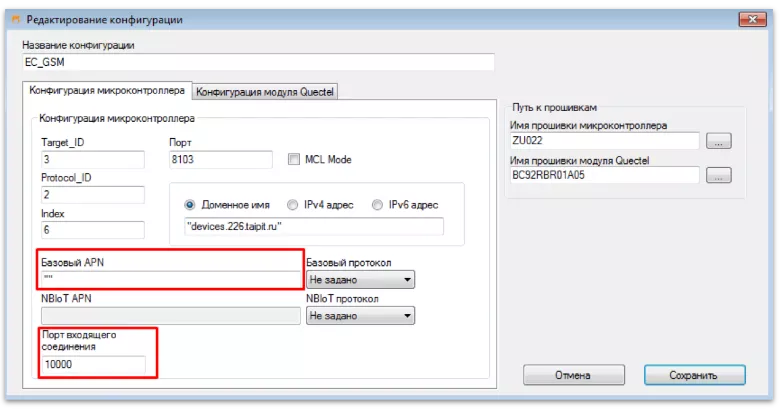

При нажатии этой кнопки открываются все возможные конфигурации, для редактирования какой-либо из них необходимо нажать на нее левой кнопкой мышки два раза, открывается окно редактирования конфигурации в котором можно ввести все необходимые параметры (Базовый APN, Порт входящего соединения), все остальные параметры, кроме указанных, рекомендуется оставить без изменения.

Окно редактирования конфигураций модуля GSM3/G3
Окно редактирования конфигураций модуля GSM3/G3
Окно редактирования выбранной конфигурации модуля GSM3/G3 Нева
Окно редактирования выбранной конфигурации модуля GSM3/G3 Нева

APN необходимо прописывать в кавычках. После редактирования конфигурации необходимо нажать кнопку «Сохранить».

Терминал

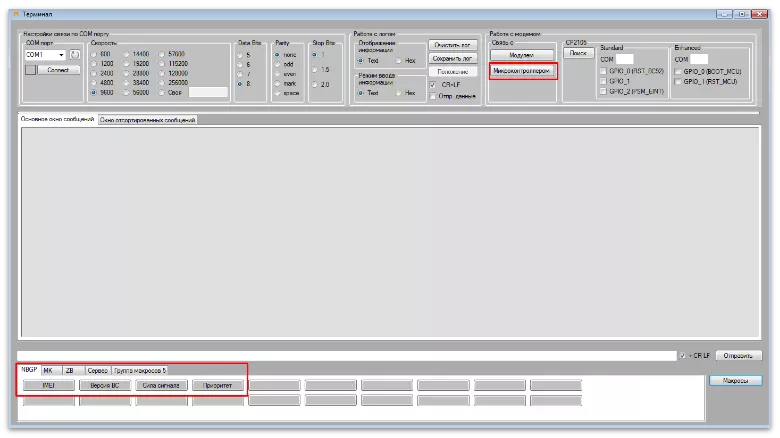

Используется для просмотра ЛОГа модема. Для подключения к модему необходимо открыть окно Термина и нажать кнопку «Связь с Микроконтроллером», после подать одну из команд из Макросов:

Окно терминала конфигурации модуля GSM3/G3
Окно терминала конфигурации модуля GSM3/G3

Конфигурация модема

В данном окне производится настройка параметров модема для режима «Клиент».

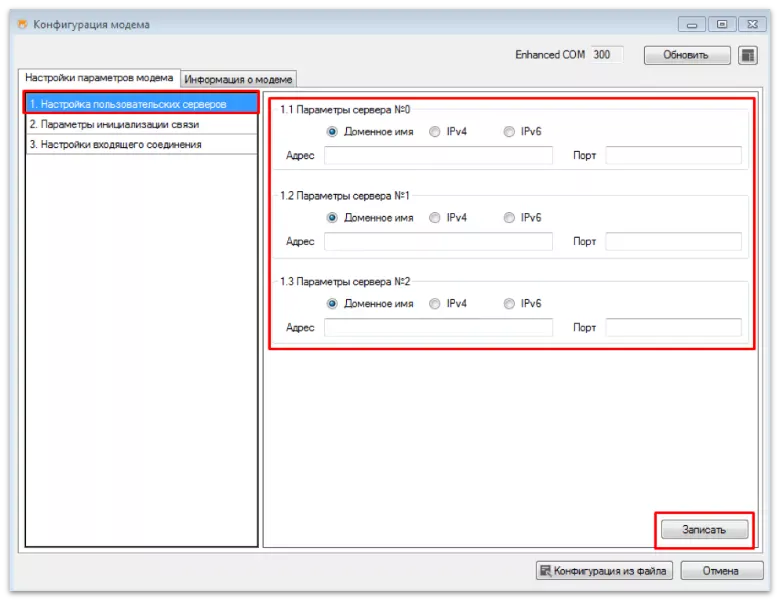

Настройка пользовательских серверов. У пользователя есть возможность задать до трех серверов подключения (IP-адрес, номер Порта). Возможный формат ввода IP-адреса: DNS, IPv4 и IPv6. После ввода настроек необходимо нажать кнопку «Записать».

Настройка сервера подключения для режима «Клиент»
Настройка сервера подключения для режима «Клиент»

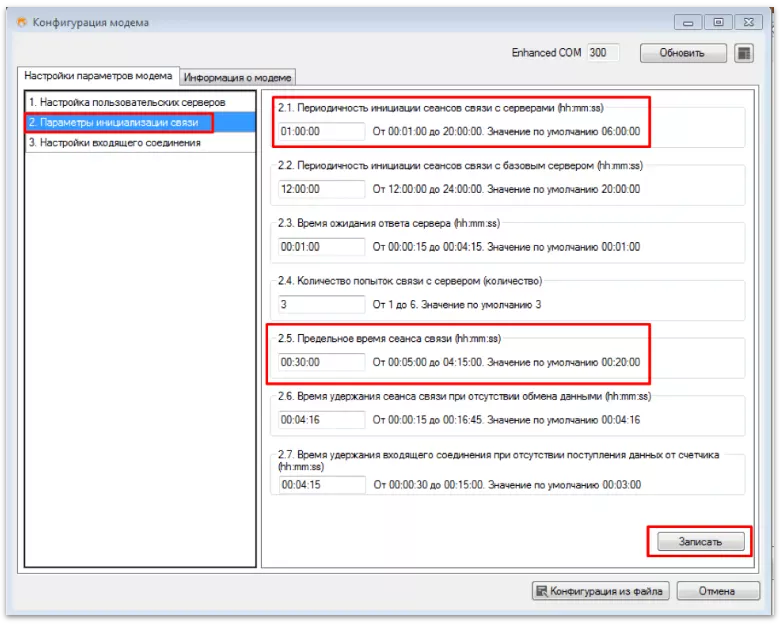

Параметры инициализации связи (рисунок 6). У пользователя есть возможность настроить временные параметры подключения. Основными для настройки являются: 1) периодичность инициации сеансов связи с серверами – это тот период, с которым модем будет подключаться к указанным в предыдущем пункте серверам; 2) предельное время сеанса связи – то время, в течение которого будет держаться связь между модемом и сервером после подключения. После ввода настроек необходимо нажать кнопку «Записать».

Настройка параметров инициализации связи для режима «Клиент»
Настройка параметров инициализации связи для режима «Клиент»

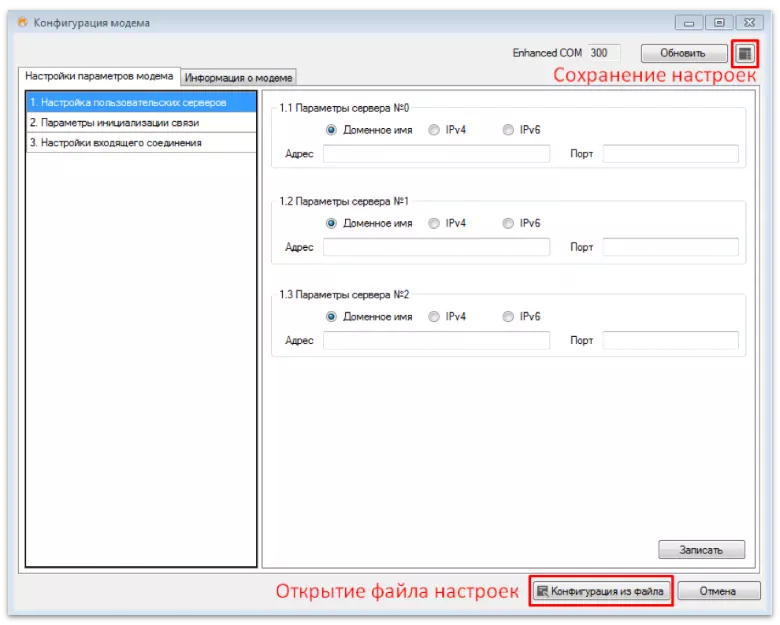

У пользователя есть возможность сохранить установленные настройки в файл. Для параметризация модема с помощью ранее сохраненного файла настроек необходимо нажать кнопку «Конфигурация из файла».

Сохранение и открытие файла настроек для режима «Клиент»
Сохранение и открытие файла настроек для режима «Клиент»

Конфигурация. В выпадающем списке необходимо выбрать одну из конфигураций. По умолчанию в программе созданы две одинаковые конфигурации, единственное отличие – первоначальный приоритет GSM или NB-IoT. Конфигурация «EC_GSM» имеет первоначальный приоритет GSM, Конфигурация «EC_NB» имеет первоначальный приоритет NB-IoT.

  1. Окно ЛОГа процесса прошивки модема. Используется для отслеживания процесса прошивки модема.

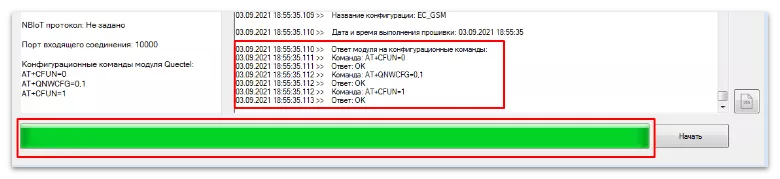

  2. Кнопка «Начать». После подключения модема по USB и выбора необходимой конфигурации необходимо нажать кнопку «Начать». Процесс прошивки в среднем занимает 30 секунд. Фактом окончания процесса прошивки является полностью заполненная полоска Индикатора выполнения и следующие строчки в окне ЛОГа процесса прошивки модема.
Успешная прошивка модема GSM3/G3
Успешная прошивка модема GSM3/G3

Скачать программу

GSM_NBIoT_Module – 233 Мб.
