Монтаж расходомера ПРЭМ

Монтаж расходомера ПРЭМ на трубопроводе должен производиться после завершения всех сварочных, промывочных и гидравлических работ.

Расходомер ПРЭМ устанавливается между двумя фланцами и стягивается шпильками (болтами) в зависимости от исполнения.

Монтаж расходомера ПРЭМ. Способ установки
Монтаж расходомера ПРЭМ. Способ установки

Фланцы, шпильки, гайки и шайбы входят в монтажный комплект, поставляемый по отдельному заказу.

ВНИМАНИЕ! При монтаже на наклонном или горизонтальном трубопроводах расходомер ПРЭМ должен располагаться электронным блоком вверх!

Допускается отклонение от вертикальной оси не более чем на 30 град.

Монтаж ПРЭМ на горизонтальных трубопроводах
Монтаж ПРЭМ на горизонтальных трубопроводах

ВНИМАНИЕ! Запрещается монтировать расходомер ПРЭМ электронным блоком вниз!

Выбор места установки расходомера ПРЭМ

Для нормального функционирования расходомер ПРЭМ необходимо выполнение следующих условий:

  • ПРЭМ должен быть постоянно заполнен измеряемой жидкостью
  • должен быть электрический контакт между ПРЭМ и измеряемой жидкостью

В случае неполного заполнения (завоздушивания) канала появляются ошибки измерения. Поэтому при монтаже следует придерживаться следующих рекомендаций:

  • не устанавливать расходомер ПРЭМ в самой высокой точке канала системы
  • не устанавливать ПРЭМ в трубопроводе с открытым концом
Выбор места на трубопроводе для монтажа расходомера ПРЭМ
Выбор места на трубопроводе для установки ПРЭМ

В случае невозможности установки преобразователя ПРЭМ в рекомендуемых местах допускается монтаж в верхней точке системы. При этом необходимо предусмотреть установку воздушного клапана (воздухоотводчика) для выпуска воздуха в атмосферу. Клапан должен располагаться выше верхней точки проточной части расходомера, например, в изогнутом трубопроводе, расширении трубопровода и т.п.

Монтаж расходомера ПРЭМ в верхней точке трубопровода
Установка ПРЭМ в верхней точке трубопровода

При измерении расхода в частично заполненных трубопроводах или в трубопроводах с открытым концом для гарантированного заполнения жидкостью, расходомер ПРЭМ следует устанавливать в наклонном или U-образном трубопроводах.

Установка ПРЭМ при измерении расхода в частично заполненном трубопроводе
Установка ПРЭМ при измерении расхода в частично заполненном трубопроводе

Требования к месту установки ПРЭМ

Установку ПРЭМ следует производить в местах, где трубопровод не подвержен вибрации. При возможной вибрации трубопровода в диапазоне частот и амплитуд, превышающих допустимые для ПРЭМ значения, трубопровод до и после ПРЭМ должен опираться на неподвижное основание.

Требования к длине прямых участков ПРЭМ

ПРЭМ необходимо располагать в той части трубопровода, где пульсации и завихрения минимальны. При установке необходимо обеспечить прямолинейные участки трубопровода до и после ПРЭМ.

Требования к длине прямых участков при монтаже расходомера ПРЭМ
Требования к длине прямых участков расходомера ПРЭМ

На этих участках не должно быть никаких устройств или элементов, вызывающих искажение потока жидкости.

В случае применения электромагнитных ПРЭМ для реверсного измерения потока длина прямого участка ПОСЛЕ ПРЭМ определяется также как и для участка ДО ПРЭМ.

Учет направления движения измеряемой жидкости

При установке ПРЭМ на трубопровод следует учитывать класс расходомера (динамические диапазоны в прямом и обратном направлениях) и режимы настройки импульсного выхода.

При использовании режимов с раздельным измерением потока (прямом или обратном) устанавливать ПРЭМ следует только по стрелке на корпусе.

В стандартном исполнении импульсные выходы устанавливаются в реверсном режиме. Поэтому для удобства монтажа разрешается устанавливать ПРЭМ на трубопроводе без учета направления стрелки.

Монтаж расходомера ПРЭМ

Монтаж расходомера ПРЭМ выполняется в следующей последовательности:

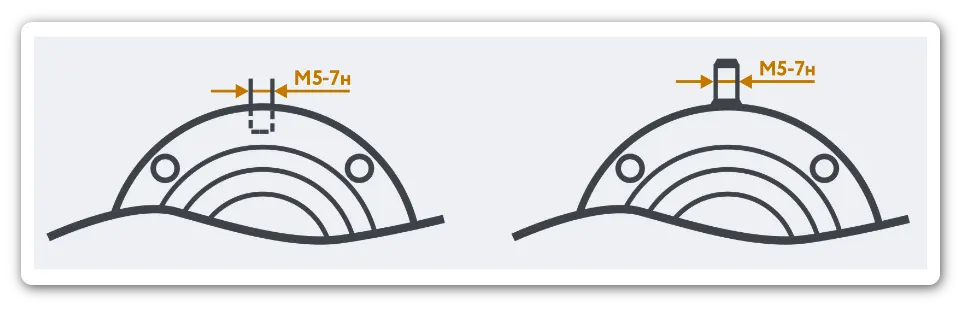

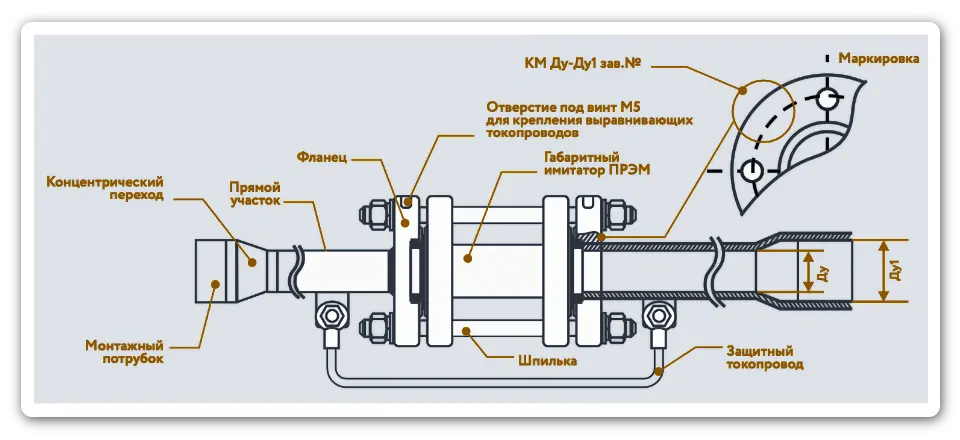

  • сборка монтажного комплекта
  • установка монтажного комплекта на трубопровод
  • установка ПРЭМ на трубопровод
  • монтаж электрических соединений

Монтаж расходомера ПРЭМ исполнения «сэндвич»

При установке ПРЭМ исполнения «сэндвич» типы применяемых паронитовых прокладок приведены в таблице:

Тип фланца ПРЭМ с защитой футеровки ПРЭМ без защиты футеровки
Фланцы КМПрокладка КМПрокладка КМ
Фланцы по ГОСТ 12820Прокладка ПРЭМ

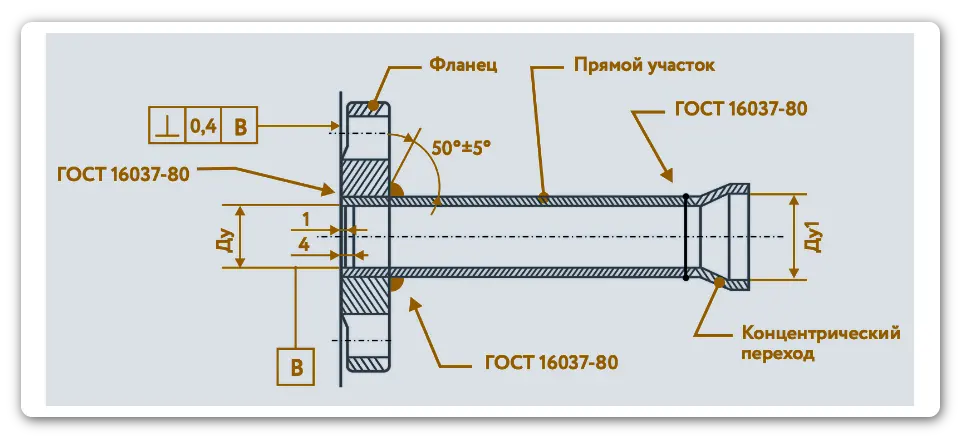

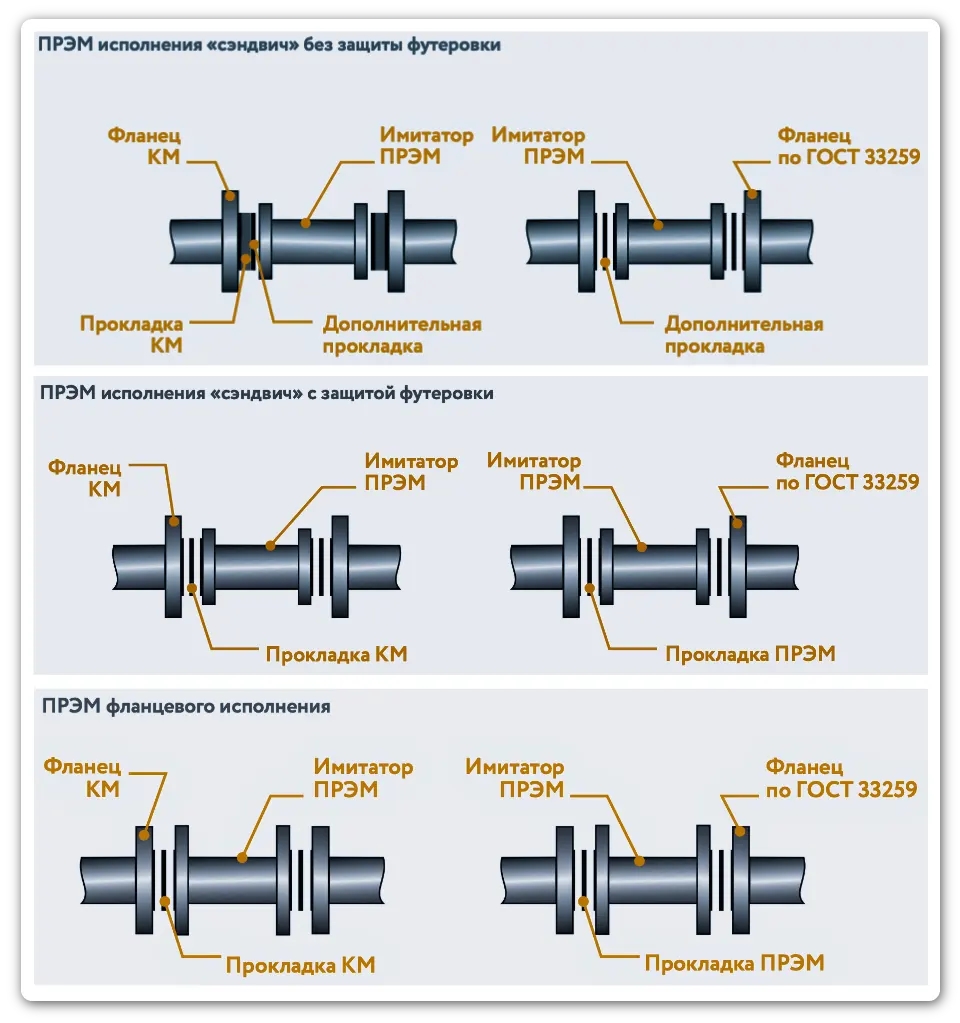

Варианты монтажа ПРЭМ на трубопровод представлены на рисунке

Схема монтажа ПРЭМ без защиты футеровки
Схема монтажа расходомера ПРЭМ с защитой футеровки
Схема монтажа ПРЭМ с защитой футеровки

Монтаж электромагнитного расходомера ПРЭМ исполнения «сэндвич» выполняется в следующей последовательности:

  • уложить прокладки
  • установить расходомер между фланцами и зафиксировать его шпильками
  • отцентрировать внутренние отверстия трубопровода и ПРЭМ

ВНИМАНИЕ! Прокладки, устанавливаемые между фланцами, не должны выступать в проточную часть трубопровода по внутреннему диаметру за границы уплотняемых поверхностей.

Соосность ПРЭМ и фланцев обеспечивается одинаковым расстоянием между защитным кожухом преобразователя ПРЭМ и границами зеркала фланца.

  • затянуть гайки шпилек

Затяжку шпилек и гаек, крепящих расходомер ПРЭМ на трубопроводе, производить равномерно, поочерёдно, по диаметрально противоположным парам. При этом необходимо избегать применения чрезмерно больших усилий во избежание деформации футеровки расходомер ПРЭМ.

Закручивание гаек осуществляется за три прохода. За первый проход затяжку выполнять крутящим моментом 0,5 Mк, за второй проход – 0,8 Mк и за третий проход – 1.0 Mк.

Схема затяжки шпилек и гаек, крепящих расходомер ПРЭМ
Схема затяжки шпилек и гаек, крепящих расходомер ПРЭМ

Монтаж расходомера ПРЭМ фланцевого исполнения

Монтаж преобразователя расхода ПРЭМ фланцевого исполнения выполняется в следующей последовательности:

  • уложить во фланцы прокладки, поставляемые в комплекте с ПРЭМ при использовании фланцев по ГОСТ 12820 или прокладки КМ при использовании монтажного комплекта КМ.
  • установить расходомер между фланцами и зафиксировать его болтами.
  • затянуть гайки болтов
Схема монтажа расходомера ПРЭМ фланцевого исполнения
Схема монтажа ПРЭМ фланцевого исполнения
