Монтажная длина расходомера Взлет ЭР (ЭРСВ)

⎋ Справочные размеры и монтажная длина расходомеров Взлет ЭРСВ 440Ф, 470Ф, 540Ф, 570Ф, 440Л, 470Л, 540Л, 570Л Ду 10-150

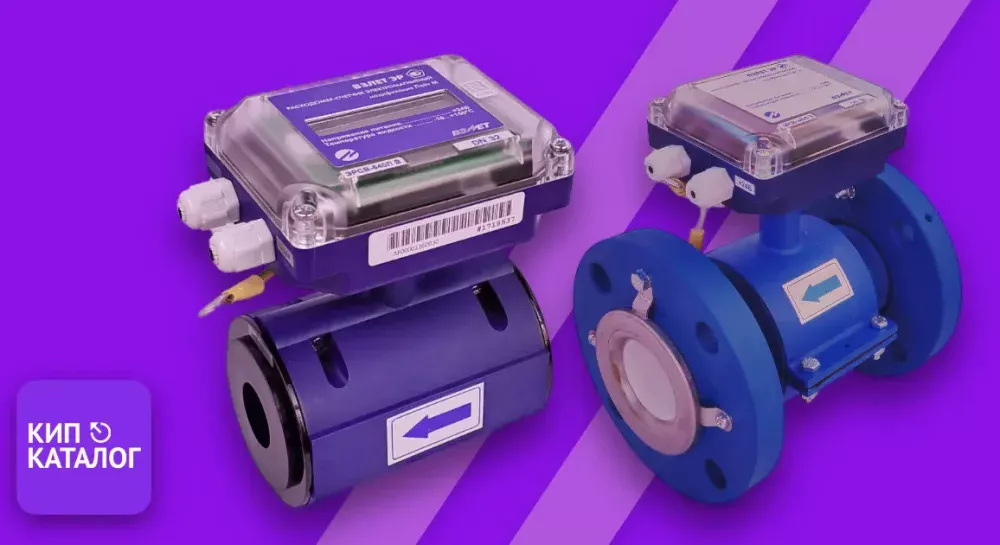

Для проектирования и монтажа на трубопроводах УУТЭ приведена монтажная длина расходомера Взлет ЭРСВ (модификация Взлет ЭР (Лайт М)). Расходомеры Взлет ЭРСВ бывают фланцевого присоединения и с присоединением типа «сэндвич».

Монтажная длина расходомера Взлет ЭРСВ 440Ф, 470Ф, 540Ф, 570Ф

Габаритные размеры, монтажная длина и весовые характеристики расходомера-счетчика Взлет ЭР «Лайт М» (модель ЭРСВ 440Ф, 470Ф, 540Ф, 570Ф), тип присоединения — фланец.

Расходомер Взлет ЭРСВ модели 440Ф, 470Ф, 540Ф, 570Ф оснащен проточной частью, футерованной фторопластом.

Габаритные размеры расходомера Взлет ЭРСВ 440Ф, 470Ф, 540Ф, 570Ф

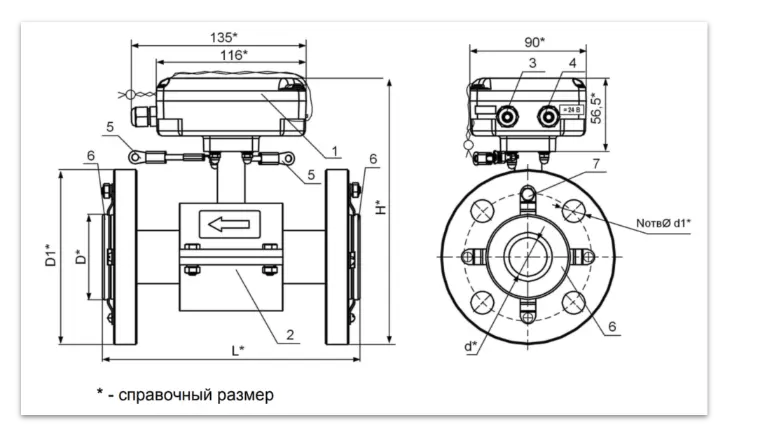

Изображение 1. Габаритные размеры расходомера Взлет ЭРСВ 440Ф, 470Ф, 540Ф, 570Ф
  1. измерительный блок;
  2. первичный преобразователь расхода;
  3. гермоввод кабеля связи;
  4. гермоввод кабеля питания;
  5. электрические перемычки для соединения корпуса ЭМР с трубопроводом;
  6. защитные кольца;
  7. дополнительный заземляющий элемент.
DNd, ммD, ммD1, ммL, ммH, ммd1, ммNМасса, не более, кг
2019501051581861443,6
2524571151581911443,8
3229651352022071845,6
4039751452022151846,8
5048871602032291848,7
656110918022024918811,2
807412019523026618813,9
1009014923025129322819,8
15013920230032435826836,2
200194258358362414261258,8
300 2953624855145313016120,2

Монтажная длина расходомера Взлет ЭРСВ 440Л, 470Л, 540Л, 570Л

Габаритные размеры, монтажная длина и весовые характеристики расходомеров-счетчиков Взлет ЭР «Лайт М» (ЭРСВ 440Л/470Л/540Л/570Л) — тип присоединения «сэндвич».

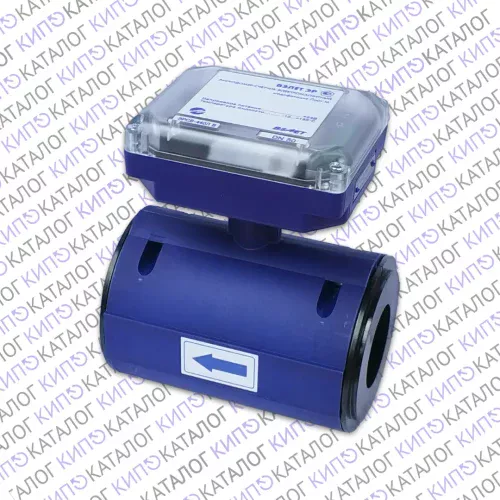

Расходомер Взлет ЭРСВ с пластиковой проточной частью

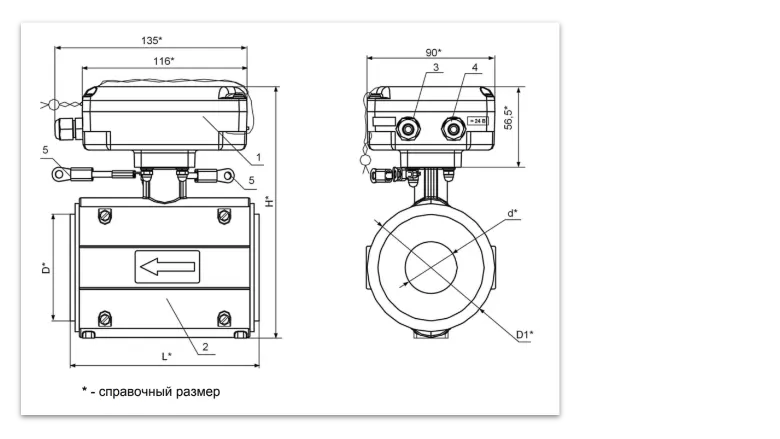

Изображение 2. Монтажная длина расходомера расходомеров-счетчиков Взлет ЭР «Лайт М» (ЭРСВ 440Л/470Л/540Л/570Л) сэндвич
Изображение 2. Монтажная длина расходомера расходомеров-счетчиков Взлет ЭР «Лайт М» (ЭРСВ 440Л/470Л/540Л/570Л) сэндвич
  1. измерительный блок;
  2. первичный преобразователь расхода;
  3. гермоввод кабеля связи;
  4. гермоввод кабеля питания;
  5. электрические перемычки для соединения корпуса ЭМР с трубопроводом
DNd, ммD, ммD1, ммL, ммH, ммМасса, не
более, кг
201950731131600,9
2524,557,5731131601,0
322965821231681,2
403875901331761,3
50 47871021531881,8

Расходомер Взлет ЭРСВ с проточной частью, футерованной фторопластом и пластиковым кожухом

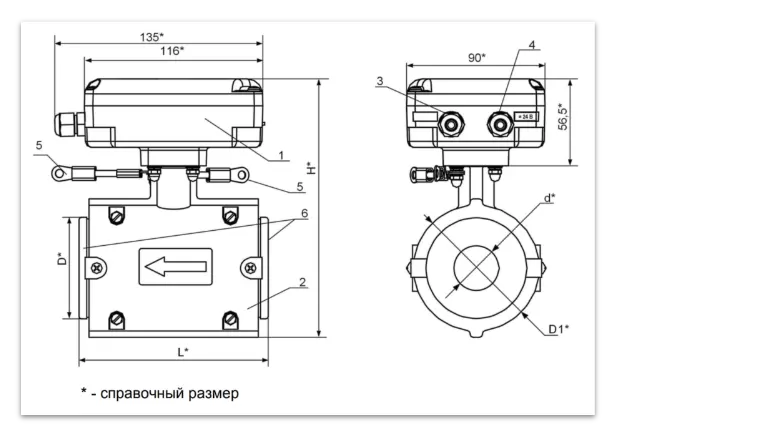

Изображение 3. Монтажная длина расходомера-счетчика Взлет ЭР «Лайт М» (ЭРСВ 440Л/470Л/540Л/570Л) с проточной частью, футерованной фторопластом и пластиковым кожухом
Изображение 3. Монтажная длина расходомера-счетчика Взлет ЭР «Лайт М» (ЭРСВ 440Л/470Л/540Л/570Л) с проточной частью, футерованной фторопластом и пластиковым кожухом
  1. измерительный блок;
  2. первичный преобразователь расхода;
  3. гермоввод кабеля связи;
  4. гермоввод кабеля питания;
  5. электрические перемычки для соединения корпуса ЭМР с трубопроводом;
  6. защитные кольца.
DNd, ммD, ммD1, ммL, ммH, ммМасса, не
более, кг
109,53460931470,8
15143960931470,8
65611091221742083,7
80741201411742284,9

Расходомер Взлет ЭРСВ с проточной частью, футерованной фторопластом и металлическим кожухом

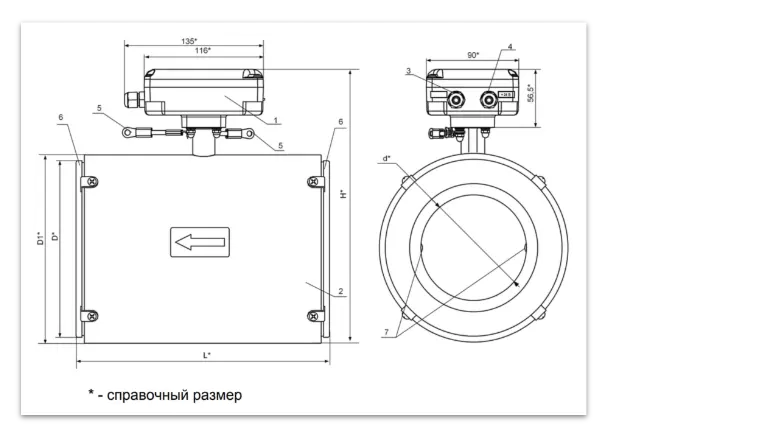

Изображение 4. Монтажная длина расходомера-счетчика Взлет ЭР «Лайт М» (ЭРСВ 440Л/470Л/540Л/570Л) Dy 100, 150
Изображение 4. Монтажная длина расходомера-счетчика Взлет ЭР «Лайт М» (ЭРСВ 440Л/470Л/540Л/570Л) Dy 100, 150

Вид расходомера исполнений ЭРСВ-ХХ0Л с проточной частью,
футерованной фторопластом и металлическим кожухом.

  1. измерительный блок;
  2. первичный преобразователь расхода;
  3. гермоввод кабеля связи;
  4. гермоввод кабеля питания;
  5. электрические перемычки для соединения корпуса ЭМР с трубопроводом;
  6. защитные кольца.
DNd, ммD, ммD1, ммL, ммH, ммМасса, не
более, кг
100901491592162569,4
15013920221923631615,6
