Монтажные схемы по установке счетчиков воды Декаст
Главная » Технические статьи и руководства пользователя » Измерительные приборы (КИП) » Счетчики воды и расходомеры

Монтажные схемы по установке счетчиков воды Декаст

Алексей Мирный

⎋ Монтажные схемы подключения счетчиков воды Decast Metronic (Декаст). Установка бытовых, общедомовых, промышленных водосчетчиков

Рекомендованные монтажные схемы по установке приборов учета жидкостей Декаст.

Для бытовых счетчиков

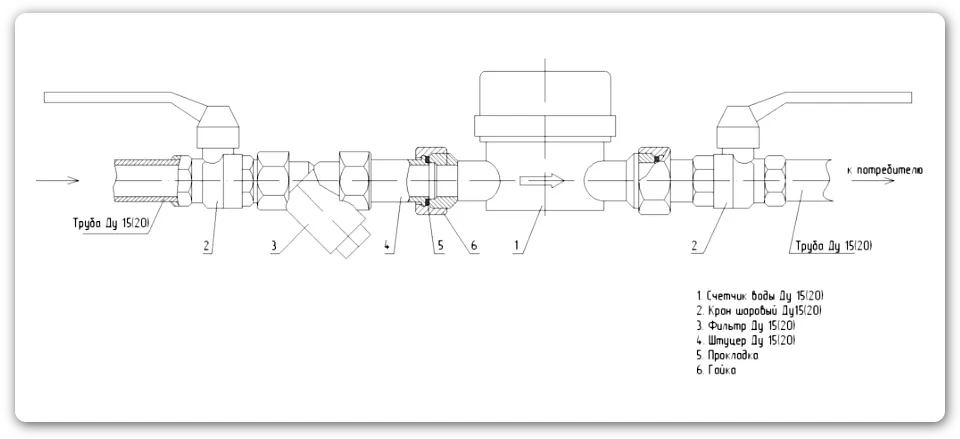

Монтажная схема счетчика ВСКМ 15, 20, Декаст (Decast Metronic)
Схема 1. Монтажная схема счетчика ВСКМ 15, 20
  1. Счетчик воды Ду 15(20)
  2. Кран шаровый Ду 15(20)
  3. Фильтр Ду 15(20)
  4. Штуцер Ду 15(20)
  5. Прокладка
  6. Гайка
Монтажная схема счетчика ВКМ 15, 20, Декаст (Decast Metronic)
Схема 2. Монтажная схема счетчика ВКМ 15, 20

Для общедомовых счетчиков

Монтажная схема счетчика ОСВХ(У) 40, Декаст (Decast Metronic)
Схема 3. Монтажная схема счетчика ОСВХ(У) 40
  1. Кран шаровый Ду 40
  2. Тройник 40х15
  3. Манометр
  4. Ниппель
  5. Фильтр Ду 40
  6. Присоединители
  7. Счетчики воды ОСВХ(У)-40
Монтажная схема счетчика ОСВХ(У) 25, 32, Декаст (Decast Metronic)
Схема 4. Монтажная схема счетчика ОСВХ(У) 25, 32
  1. Кран шаровый
  2. Тройник
  3. Манометр
  4. Ниппель
  5. Фильтр
  6. Присоединители
  7. Счетчики воды ОСВХ(У)-25, 32
Монтажная схема счетчика ВСКМ 90-50Ф, Декаст (Decast Metronic)
Схема 5. Монтажная схема счетчика ВСКМ 90-50Ф
  1. Крепёж (болт, гайка, шайба)
  2. Запорная арматура Ду 50
  3. Фильтр Ду 50
  4. Манометр
  5. Счетчики воды ВСКМ 90-50Ф
Монтажная схема счетчика ВСКМ 90-40, 50, Декаст (Decast Metronic)
Схема 6. Монтажная схема счетчика ВСКМ 90-40, 50, Декаст (Decast Metronic)
  1. Кран шаровый Ду 40
  2. Тройник 40х15 (50х15)
  3. Манометр
  4. Ниппель
  5. Фильтр Ду 40(50)
  6. Присоединители
  7. Счетчики воды ВСКМ 90-40 (50)
Монтажная схема счетчика ВСКМ 25, 32, Декаст (Decast Metronic)
Схема 7. Монтажная схема счетчика ВСКМ 25, 32
  1. Кран шаровый Ду 25 (Ду 32)
  2. Тройник 25х15 (32х15)
  3. Манометр
  4. Ниппель
  5. Фильтр Ду 25(32)
  6. Присоединители
  7. Счетчики воды ВСКМ 90-25 (32)
Монтажная схема счетчика ВКМ 25, 32, 40, 50, Декаст (Decast Metronic)
Схема 8. Монтажная схема счетчика ВКМ 25, 32, 40, 50

Для промышленных счетчиков

Монтажная схема счетчика СТВХ(У) 150, Декаст (Decast Metronic)
Схема 9. Монтажная схема счетчика СТВХ(У) 150
  1. Крепёж (болт, гайка, шайба)
  2. Запорная арматура Ду 150
  3. Фильтр Ду 150
  4. Манометр
  5. Счетчики воды СТВХ(У) 150

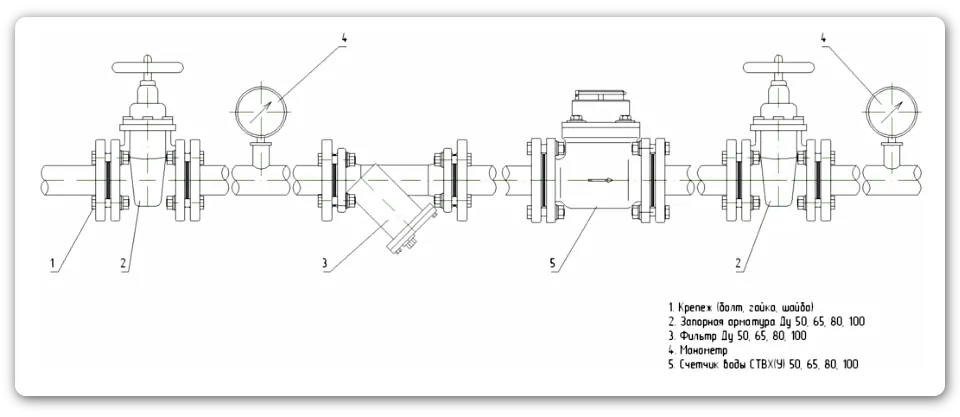

Монтажная схема счетчика СТВХ(У) 50, 65, 80, 100, Декаст (Decast Metronic)
Схема 10. Монтажная схема счетчика СТВХ(У) 50, 65, 80, 100

Для комбинированных счетчиков

Монтажная схема счетчика СТВК 1, Декаст (Decast Metronic)
Схема 11. Схема счетчика воды СТВК 1
  1. Крепёж (болт, гайка, шайба)
  2. Запорная арматура Ду 50, 65, 80, 100, 150
  3. Фильтр Ду 50, 65, 80, 100, 150
  4. Манометр
  5. Счетчики воды СТВК 1
Монтажная схема счетчика СТВК 2, Декаст (Decast Metronic)
Схема 12. Монтажная схема счетчика СТВК 2
  1. Крепёж (болт, гайка, шайба)
  2. Запорная арматура Ду 50, 65, 80, 100, 150
  3. Фильтр Ду 50, 65, 80, 100, 150
  4. Манометр
  5. Счетчики воды СТВК 2
