Подключение корректора ЕК270 для опроса через модем

Цирфовой блок газового корректора ЕК270 питается от встроенной батареи. Как и большинство таких приборов, цифровой интерфейс, предназначенный для обмена по RS232 или RS485 не запитывается, чтобы продлить срок службы. Для того чтобы цирфовой интерфейс корректно работал ему требуется подать дополнительное питание. Ниже рассмотрены схемы подключения.

Настройки корректора

Для опроса используйте следующие параметры. Они должны быть выставлены и для опроса через прямое подключение и для опроса через модем.

• СИнт2 — любое значение от 1200 до 19200 бод.
• РИнт2 — Режим 1.
• Инт2 — Оставьте значение 7E1. Если вы планируете опрашивать корректор модемами iRZ (Siemens) MC35 или MC52, измените на 8N1.

Настройка модема

⚠︎ Не все модемы работают с настройками 7E1. Если ваш модем не позволяет выставить эти параметры, измените значение Инт2 на 8N1. С такими параметрами может работать любой модем.

Если вы настраиваете GPRS-модем, воспользуйтесь поставляемой производителем программой для настройки. Обязательно указать следующие параметры

• Скорость порта — значение, указанное в СИнт2
• Контроль чётности — значение, указанное в Инт2 (E или N).
• Количество бит данных — значение, указанное в Инт2 (7 или 8).

Если вы настраиваете обычный GSM-модем для опроса по CSD, воспользуйтесь утилитой по настройке модемов, входящей в комплект ЛЭРС УЧЁТ (пункт меню «Администрирование ▻ Настройка модемов»).

При настройке потребуется указать скорость, которую вы настроили в параметре СИнт2.

Настройка модема Siemens (iRZ) MC52, MC35

Эти модемы работают только с параметрами порта 8N1. Поэтому в параметре Инт2 корректора выставьте значение 8N1.

В утилите по настройке модемов в качестве оборудования выберите теплосчётчик ТЭМ-104. Параметры его порта совпадают с параметрами ЕК270.

Укажите скорость обмена, которую вы задали в параметре СИнт2 и настройте модем на прибор.

Распиновка для подключения

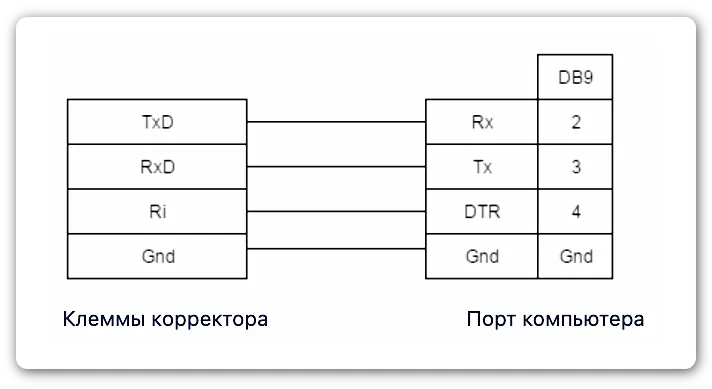

Подключение корректора ЕК270 к комьютеру

В руководстве по эксплуатации в п. 2.4.4 приведена схема подключения ЕК270 к компьютеру напрямую через кабель. Питание предлагается брать с с линии RTS, при этом есть ремарка, что программное обеспечение должно включить сигнал «Готов к передаче». Это не совсем корректная схема, так как этот сигнал используется для аппаратного контроля потока сигналами RTS/CTS.

Заводские программы СОДЭК и WinPADS выставляют этот сигнал. ЛЭРС УЧЁТ использует его только в случае если включен аппаратный контроль потока. Так как аппаратный контроль у ЕК270 отсутствует, опросить его таким образом не получится.

Питание лучше взять с линии DTR (Data Terminal Ready). Перед началом опроса ЛЭРС УЧЁТ включает её и оставляет её в этом состоянии во время всего сеанса чтения данных.

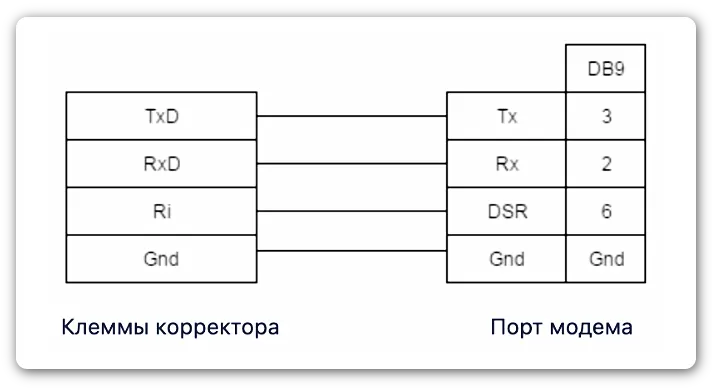

Подключение корректора ЕК270 к модему

При подключении к модему питание можно взять с линии DSR, которая выставлена всё время работы модема. При этом убедитесь, что в модемном кабеле разведён этот сигнал.

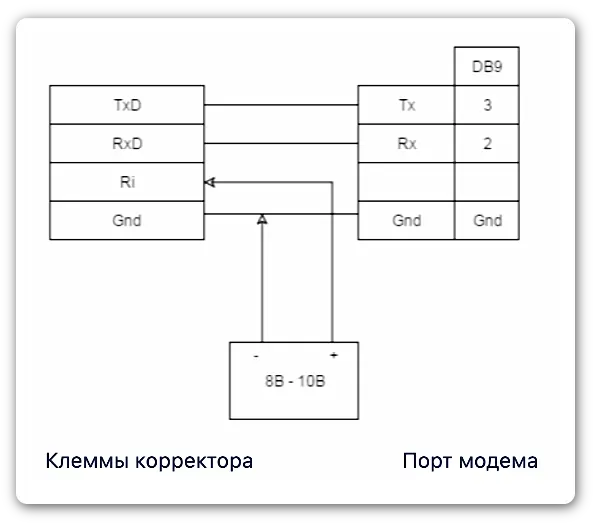

Подключение корректора ЕК270 к модему и внешнее питание

Если у модема не разведён сигнал DSR, корректору необходимо подать внешнее питание. Схема подключения в этом случае выглядит следующим образом.

Так же, могут понадобится следующие действия

1. Для iRZ MC52it можно попробовать установить параметр РИнт2 = 5;
2. Внешнее питание помимо Ri и GNDS нужно подать на клеммы Uext;
3. Укажите одинаковые скорости по адресам 002:708 и 002:709. Они должны совпадать со скоростью модема.

Решение проблем с опросом ЕК270

Если корректор всё равно не удаётся опросить (выдаётся ошибка «Ответ не получен»), проверьте следующее.

1. Замерьте напряжение между клеммами Ri и GNDS. Оно должно быть не меньше 3.5В. Если напряжения нет, проверьте, разведён ли сигнал DSR на модеме, или подайте внешнее питание на цифровой интерфейс.
2. В ЛЭРС УЧЁТ запустите ручной опрос, отметив в дополнительных параметрах «Определить устройство». В этом случае будут отправлены безадресные запросы. Так можно убедиться что вы верно указали настроенный в корректоре сетевой адрес когда заносили прибор в ЛЭРС УЧЁТ.

Комментарии относительно выбора подходящего протокола для опроса

Согласно протоколу обмена данного прибора при опросе прибору можно явно указать скорость, с которой он будет отвечать на запросы независимо от фактической скорости порта, с которой настроено подключение прибора. В ЛЭРС УЧЕТ такой скоростью выбрана скорость 9600 как самая распространенная скорость опроса приборов. Выбор явной скорости может понадобится, если фактически прибор подключен на более высокой скорости и при этом опрос прибора происходит нестабильно. В этом случае вы можете выбрать протокол, в котором фигурирует «скорость 9600», не изменяя параметров порта, что в теории должно улучшить качество опроса.

Либо же прибор можно опрашивать непосредственно на фактической скорости порта, для чего указываете протокол, в котором фигурирует «скорость авто».

По поводу почасового или посуточного чтения. При посуточном чтении на один запрос часовых данных за сутки возвращается сразу 24 записи, что ускоряет опрос при хорошем канале связи. Но если канал связи нестабилен, то прибор может не успевать вернуть все 24 записи за максимально возможное время ожидания ответа, из-за чего опрос может завершиться неудачно. В этом случае можно выбрать почасовое чтение и прибору будет отправляться запрос часовых данных отдельно по каждой часовой записи, что при нестабильном канале должно позволить опросить прибор.
