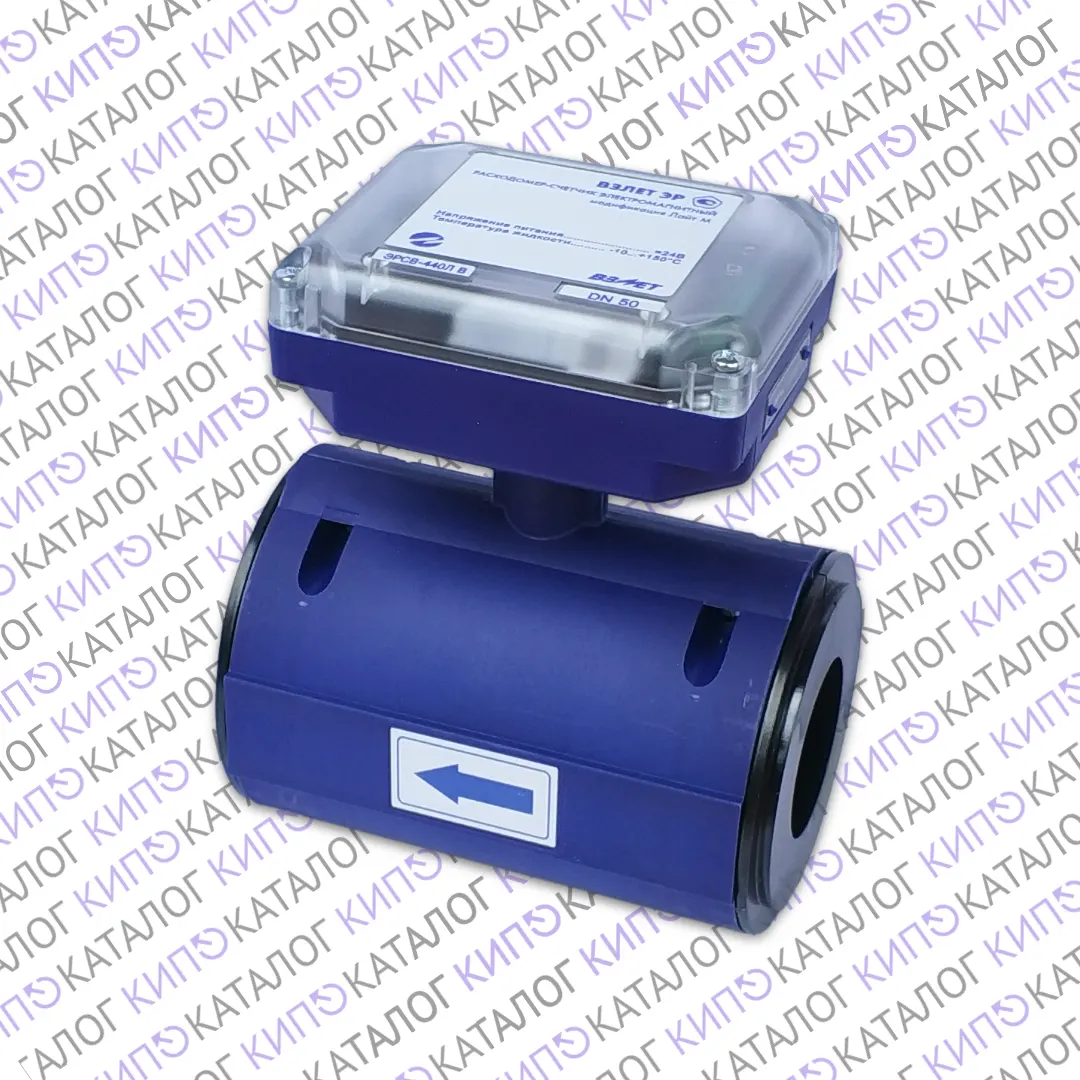

Расходомер-счетчик электромагнитный ЭРСВ-440 Л В DN 40, Взлет (ВЗЛЕТ ЭР Лайт М) предназначен для измерения среднего объемного расхода и объема горячей и холодной воды, бытовых стоков, а также других неагрессивных электропроводящих жидкостей в широких диапазонах температур и проводимостей.
Расходомеры-счетчики электромагнитные ВЗЛЕТ ЭР Лайт М имеют сертификат об утверждении типа средств измерений № 85267-22. Срок действия утверждения типа до 12 апреля 2027 года.
Основная сфера применения расходомеров ЭРСВ-440 Л В DN 40, Взлет – в составе теплосчетчиков, измерительных систем, автоматизированных систем управления технологическими процессами в энергетике, атомной промышленности, коммунальном хозяйстве и т.д.
Расходомеры ЭРСВ-440 Л В могут устанавливаться как в металлические, так и в пластиковые (металлопластиковые) трубопроводы. По заказу расходомеры могут быть настроены для измерения параметров реверсивного потока с выдачей сигнала направления потока.
Расходомер-счетчик ВЗЛЕТ ЭР Лайт М (ЭРСВ) в базовом исполнении измеряет объёмный расход реверсивного потока в диапазоне 1:100. Реверс 1:250 — доп. опция при заказе.
Функциональные особенности
- Простота установки: малый вес как результат применения специальных материалов, возможность разворота индикатора при монтаже, не требуется установка фильтра
- Журнал событий (запись изменения настроечных параметров, запись смены режимов работы, изменение даты/времени)
- Исключение ошибок, связанных с опустошением трубопровода или пропадания питания
- Вывод информации на два универсальных выхода с возможностью выбора режима работы (импульсного, частотного или логического)
- Благодаря встроенной RFID-метке стандарта NFC можно снять показания прибора с помощью смартфона
- Вывод информации: в виде импульсов с нормированным весом и логического сигнала направления потока; по последовательному интерфейсу RS-485 (по заказу); по беспроводному интерфейсу NFC (по заказу).
- Часы реального времени
- Полнопроходной расходомер без потерь давления на измерительном участке
- Отсутствие износа в связи с отсутствием подвижных частей
- Положение при монтаже в трубопровод произвольное: горизонтальное, наклонное или вертикальное.
- Контроль заполнения трубопровода
- Усовершенствованная проточная часть для стабильной работы в зоне малых расходов (максимальная скорость потока 5 м/с)
- Широкий диапазон по исполнениям степени защиты: IP65 (стандартное исполнение), IP67, IP68, IP65/IP67, IP65/IP68.
- Межповерочный интервал — 6 лет
Метрологические характеристики
- Температура измеряемой среды → от -10 до +150 °С
- Рабочее давление измеряемой среды → не более 2,5 МПа
- Измеряемые расходы ЭРСВ-440 Л В (1:250) DN 40 → 0,181 — 45,28 м3/час
- Скорость потока рабочей жидкости → 10 м/с
Поверка расходомера ЭРСВ-440 Л В проводится в соответствии с документом МП 1326-1-2021 «ГСИ. Расходомеры-счетчики электромагнитные ВЗЛЕТ ЭР Лайт М. Методика поверки», утвержденным ВНИИР – филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 11 октября 2021 г. Межповерочный интервал – 6 лет.
Питание расходомера
Питание расходомера ЭРСВ 440 Л ДУ 40 осуществляется стабилизированным напряжением постоянного тока значением из диапазона (22-29) В с уровнем пульсаций не более +/- 1,0 %. Питание от сети переменного тока 220 В частотой 50 Гц может обеспечиваться с помощью источника вторичного питания (ИВП), поставляемого по заказу.
- Напряжение питания постоянного тока → 24 В.
- Мощность, потребляемая от сети → не более 5 Вт.
Для электропитания расходомеров Взлет ЭРСВ рекомендуется использовать источник вторичного питания серии DR-15-24 или HDR-15-24 (=24 В 15 Вт).
Интерфейсы
Расходомер ЭРСВ-440 Л В имеет два универсальных гальванически развязанных выхода. Выходы универсальны как по возможному режиму работы (частотный, импульсный или логический), так и по назначению.
Для редактирования значений установочных параметров расходомера ЭРСВ на объекте необходимы:
- адаптер сигналов USB-ЭР (для всех исполнений расходомеров, кроме ЭРСВ-4Х8Ф Х – поставляется по заказу);
- адаптер сигналов USB-RS232/485 (для исполнений с интерфейсом RS-485 – поставляется по заказу);
- программное обеспечение «Монитор Лайт М (RTC), версия 2.3».
По заказу расходомер ЭРСВ-440 Л В может оснащаться модулем с RFID-меткой (кроме исполнений ЭРСВ-4Х8Ф), что позволяет считывать текущие измеренные значения расхода, архивные и установочные данные расходомера. Считывание возможно с использованием смартфонов на базе операционной системы Android с поддержкой технологии NFC.
Интерфейс RS-485 позволяет получать информацию об измеряемых и установочных параметрах, а также модифицировать доступные установочные параметры ЭРСВ. Интерфейс RS-485 поддерживает протокол ModBus (RTU ModBus и ASCII ModBus) и обеспечивает связь по кабелю в группе из нескольких абонентов, один из которых может быть персональный компьютер (ПК), при длине линии связи до 1200 м. Скорость обмена от 9600 до 115200 Бод.
Подключение к расходомеру ЭРСВ-440 Л В по интерфейсу RS-485 возможно также с использованием преобразователя измерительного «ВЗЛЕТ АС» (адаптера сигналов) исполнения USB-RS232485.
