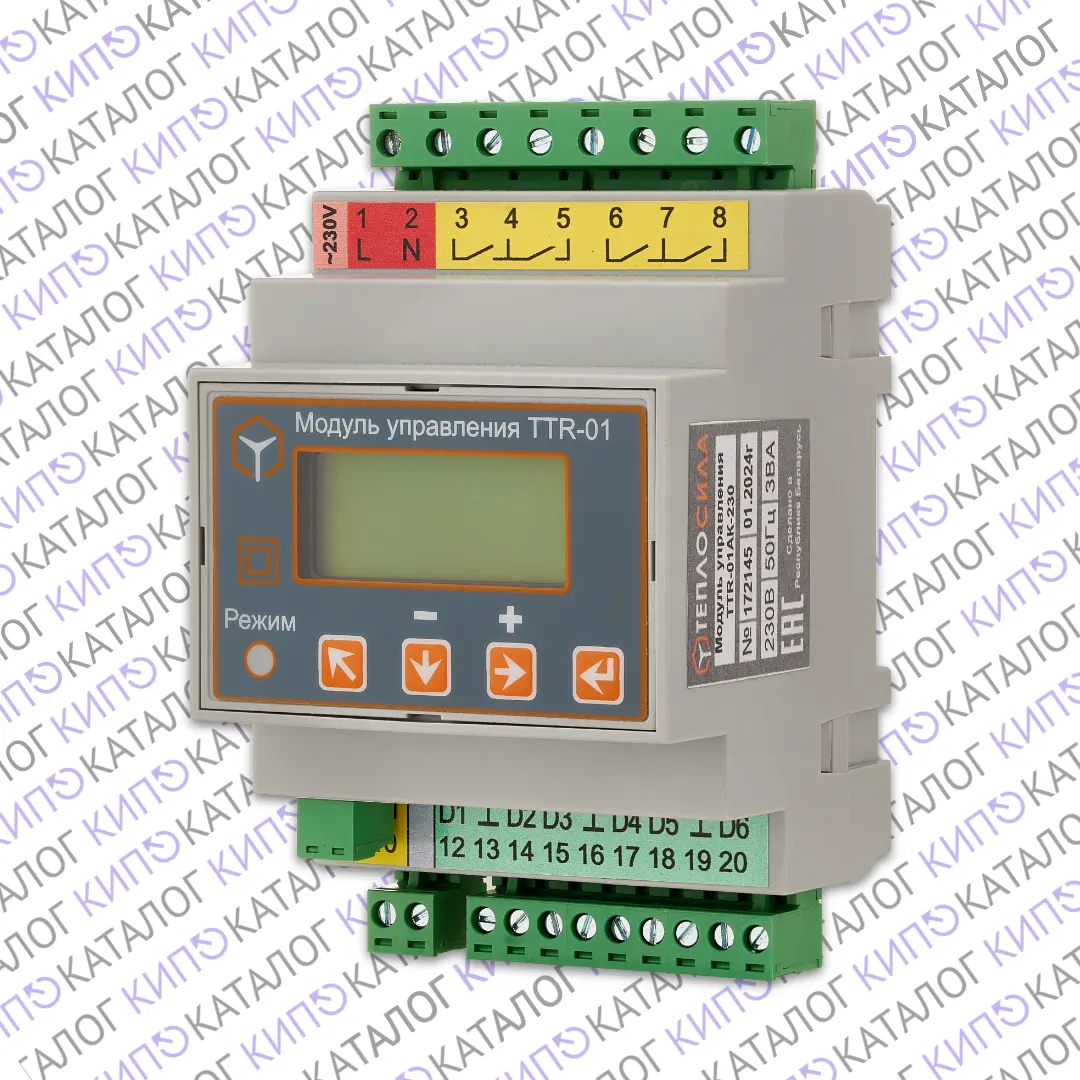

Модуль управления TTR-01AК-230, Теплосила

Модуль управления TTR-01AК-230 (Теплосила) предназначенного для автоматического управления и регулирования подачей тепла в системы отопления и горячего водоснабжения в различных областях промышленности, жилищно-коммунального и сельского хозяйства.

Модуль настраивается потребителем и предназначен для автоматического управления и регулирования подачи тепла в системы отопления и горячего водоснабжения в различных областях промышленности, жилищно-коммунального и сельского хозяйства, а также для автоматического управления узлом подпитки в одноконтурной или двухконтурной независимой системе отопления.

Возможно использование модуля в составе автоматизированных и контрольно-измерительных систем через встроенный интерфейс связи RS-485.

Модуль должен размещаться в защитном корпусе или шкафах со степенью защиты, соответствующей условиям эксплуатации. В зависимости от объекта при проведении проектных работ необходимо выбрать один или несколько модулей управления с функциональным назначением, обеспечивающим выполнение технического задания.

Приложение 21 для систем отопления и горячего водоснабжения

Модуль управления TTR обеспечивает в системах отопления и ГВС конфигурации:

• «СО» — Регулирование в системе отопления и управление двумя насосами
• «ГВ» — Регулирование в системе ГВС и управление двумя насосами
• «СО+СО» — Регулирование в двухконтурной системе отопления
• «ГВ+ГВ» — Регулирование в двухконтурной системе ГВС
• «СО+ГВ» — Регулирование в одноконтурных системах отопления и ГВС
• «ПП» — Управление подпиткой и двумя насосами

В зависимости от объекта регулирования TTR позволяет реализовать следующие функции:

• регулирование температуры теплоносителя в зависимости от температуры наружного воздуха (погодный компенсатор);
• ограничение температуры теплоносителя по графику наружного воздуха и графику температуры теплоносителя сети;
• поддержание температуры горячей воды на заданном уровне;
• приоритет ГВС при параллельной работе с системой отопления;
• снижение температуры с учётом рабочих и выходных дней (временно-температурный режим управления для каждого дня недели);
• управление насосами (отключение при отсутствии теплоносителя, автоматический ввод резервного насоса в случае неисправности основного, попеременная работа насосов основного и резервного с целью обеспечения равномерного износа, управление по заданной временной программе, прогон насосов в летний период).

Модуль управления обеспечивает диагностику наличия аварийной (нештатной) ситуации и неисправности устройства с отображением их причины на экране ЖКИ, включение аварийного режима на индикаторе на передней панели и выходном реле.

Классификация TTR по ГОСТ 12997-84 и ГОСТ Р 52931-2008:

• по эксплуатационной законченности является изделием второго порядка;
• по устойчивости к воздействию температуры и влажности окружающего воздуха относится к группе исполнения В4 и предназначено для установки в закрытых помещениях с температурой воздуха от плюс 5 до плюс 50 °С, относительной влажностью 80 % при плюс 35 °С и более низких температурах без конденсации влаги;
• по устойчивости к механическим воздействиям относится к группе исполнения L3.
