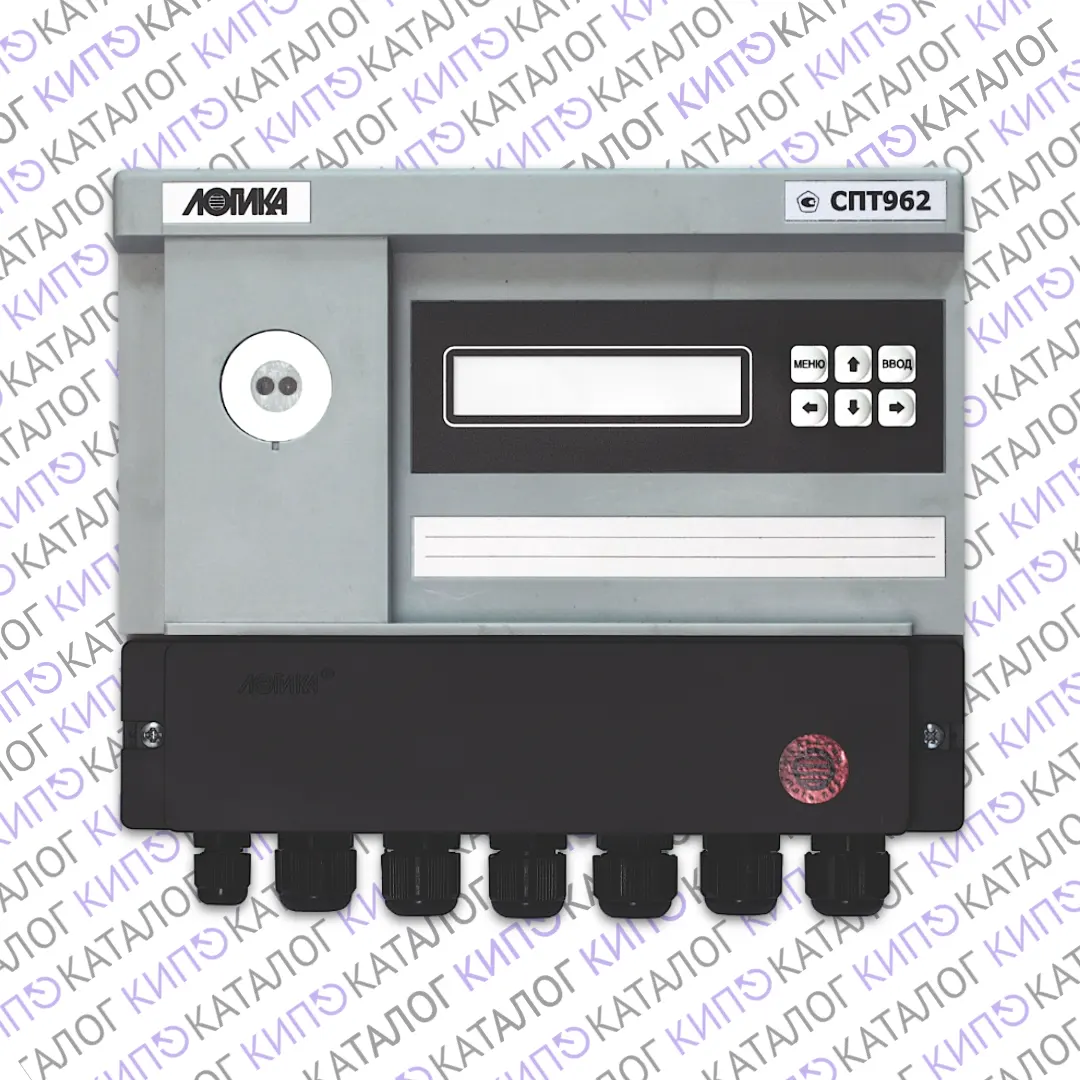

Тепловычислитель СПТ962, Логика

Описание

Интегрированные функциональные возможности тепловычислителей обеспечивают комплексное решение широкого круга задач:

• коммерческий учет потребления тепловой энергии, массы и объема воды, перегретого и насыщенного пара;
• контроль режимов теплопотребления;
• организация систем диспетчеризации и контроля потребления тепловой энергии и теплоносителя

Тепловычислители СПТ 962 соответствуют ГОСТ Р ЕН 1434-1, ГОСТ Р 51649, МИ 2412 и МИ 2451.

Тепловычислители удовлетворяют требованиям правил учета тепловой энергии, теплоносителя, утвержденных постановлением Правительства РФ №1034 от 18.11.2013. В части вычисления массового расхода теплоносителя при применении метода переменного перепада давления тепловычислители соответствуют ГОСТ 8.586.1 — ГОСТ 8.586.5 или РД 50.411, в зависимости от типа сужающего устройства.

Тепловычислители поддерживают работу с осредняющими трубками типа Annubar, Torbar и др.

Тепловычислители рассчитаны на работу совместно с датчиками расхода, объема, разности давлений, давления и температуры. К тепловычислителю могут быть одновременно подключены:

• восемь преобразователей с выходным сигналом тока 0-5, 0-20 или 4-20 мА;
• четыре преобразователя с выходным числоимпульсным или частотным сигналом;
• четыре термопреобразователя сопротивления Pt100, Pt50, 100П, 50П, 100М, 50М.

Количество обслуживаемых трубопроводов определяется возможностью физического подключения необходимых датчиков к тепловычислителю. Увеличение количества подключаемых датчиков достигается за счет применения одного или двух адаптеров АДС97. Адаптер АДС97 имеет 4 импульсных входа, 4 токовых входа и 4 входа для подключения термопреобразователей сопротивления.

На логическом уровне может быть описано до 12 трубопроводов, количество свободно конфигурируемых контуров теплоснабжения — до 6. Один из возможных вариантов теплосчетчика приведен на рисунке.

Рис. Пример организации учета тепловой энергии на базе СПТ962

Тепловычислители осуществляют непрерывный контроль входных электрических сигналов и параметров потока теплоносителя. Любые недопустимые отклонения сигналов и параметров фиксируются в архиве диагностических сообщений с привязкой по времени и параллельно насчитывается суммарные времена работы при тех или иных нештатных ситуациях в соответствии с правилами учета тепловой энергии, теплоносителя. Средние и суммарные значения измеряемых и вычисляемых параметров заносятся в архивы с привязкой к расчетному дню и часу. Существует три типа таких архивов:

• часовые архивы — 1488 ч;
• суточные архивы — 366 сут.;
• месячные архивы — 36 мес.

Время безотказной работы, время перерывов электропитания, время работы при тех или иных нештатных ситуациях также фиксируются в перечисленных архивах. Тепловычислитель имеет два уровня защиты данных: пароль и пломба.

Изменение значений оперативных параметров фиксируется в специальном архиве. Для предотвращения разрушения архивов и настроечных параметров в процессе поверки предусмотрена их дополнительная защита паролем пользователя.

Коммуникационные возможности тепловычислителей СПТ 962 обеспечиваются двумя интерфейсами RS485, интерфейсом RS232С и оптическим интерфейсом IEC1107. Для расширения коммуникационных возможностей тепловычислителей в них помимо фирменного Магистрального протокола поддерживается протокол обмена данными MODBUS RTU и стек протоколов PPP-TCP/IP.

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Погрешность при рабочих условиях не превышает:

• ± 0,05/0,15% (приведенная) — по показаниям расхода, давления и перепада давления при работе с токовыми входными сигналами;
• ± 0,05% (относительная) — по показаниям расхода при работе с числоимпульсными входными сигналами;
• ± 0,1/0,15 °C (абсолютная) — по показаниям температуры при работе с термопреобразователями.

ЭКСПЛУАТАЦИОННЫЕ ПОКАЗАТЕЛИ

Габаритные размеры: 244 x 220 x 70 мм.

Масса: 2 кг

Электропитание: 10–15 В, потребляемый ток 150 мА.

Условия эксплуатации:

• Температура окружающего воздуха: от -10 до 50 °С.
• Относительная влажность: 95 % при 35 °С.
• Степень защиты от воды и пыли: IP54.

Средний срок службы: 15 лет.

Межповерочный интервал: 4 года.

Гарантийный срок: 7 лет.
