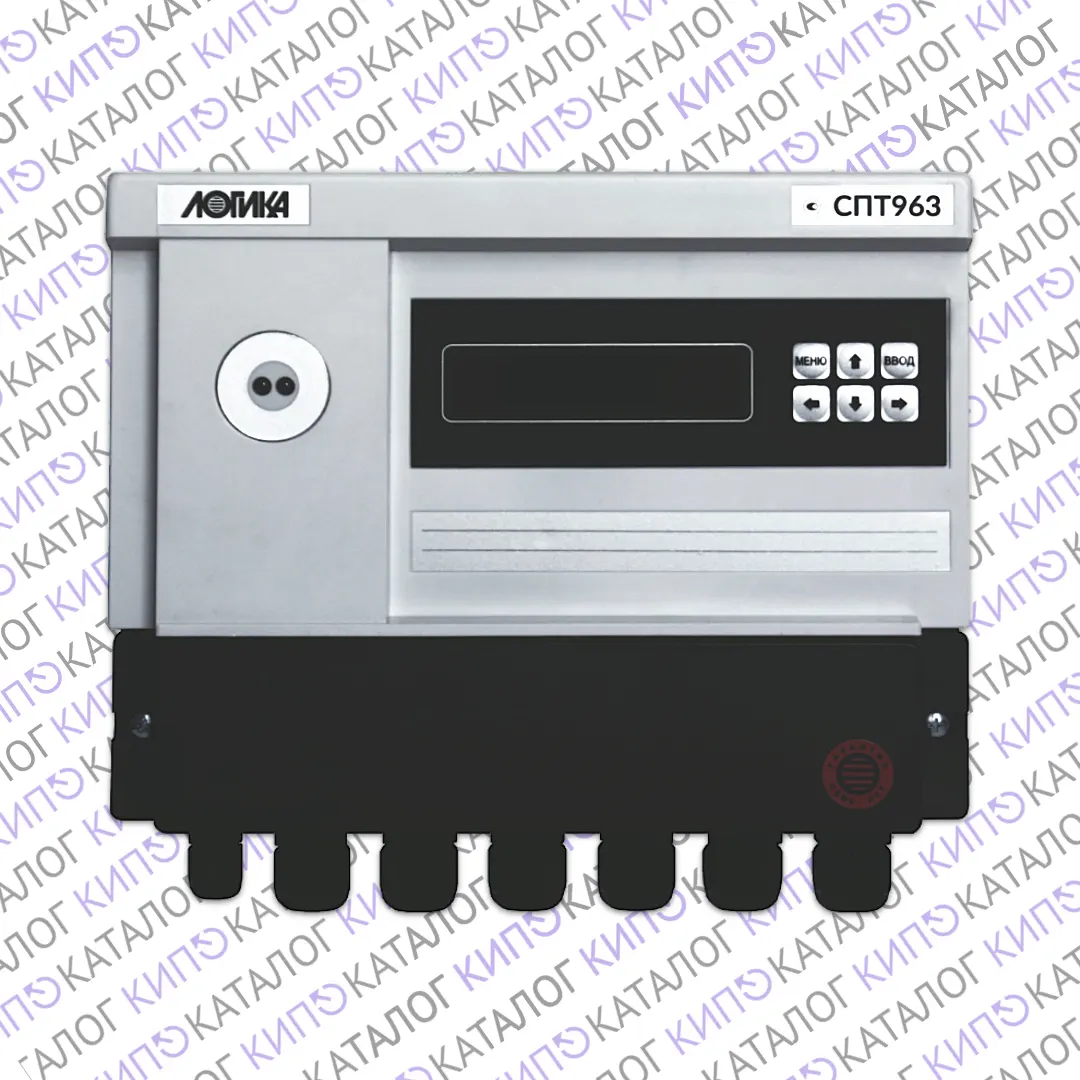

Тепловычислитель СПТ963, Логика

Описание

Интегрированные функциональные возможности тепловычислителей СПТ963 обеспечивают комплексное решение широкого круга задач:

• коммерческий учет потребления тепловой энергии, массы и объема теплоносителя;
• регулирование режимов теплоснабжения и ГВС;
• организация систем диспетчеризации и контроля потребления тепловой энергии и теплоносителя.

Тепловычислители соответствуют ГОСТ Р ЕН 1434-1, ГОСТ Р 51649, МИ 2412, МИ 2451 и ГСССД 187.

Тепловычислители удовлетворяют требованиям правил учета тепловой энергии, теплоносителя, утвержденных постановлением Правительства РФ №1034 от 18.11.2013. В части вычисления массового расхода теплоносителя при применении метода переменного перепада давления СПТ963 соответствуют ГОСТ 8.586.1 — ГОСТ 8.586.5 или РД 50.411, в зависимости от типа сужающего устройства. Тепловычислители поддерживают работу с осредняющими трубками типа Annubar, Torbar и др.

Тепловычислители рассчитаны на работу совместно с датчиками расхода, объема, разности давлений, давления и температуры.

К тепловычислителю могут быть одновременно подключены:

• восемь преобразователей с выходным сигналом тока 0-5, 0-20, 4-20 мА;
• восемь преобразователей с выходным частотным или число-импульсным сигналом;
• восемь термопреобразователей сопротивления Pt100, Pt50, 100П, 50П, 100М, 50М.

Количество обслуживаемых трубопроводов определяется возможностью физического подключения необходимых датчиков к тепловычислителю. Увеличение количества подключаемых датчиков достигается за счет применения одного или двух адаптеров АДС97. На логическом уровне может быть описано до 16 трубопроводов, количество свободно конфигурируемых контуров теплоснабжения — до 8.

Регулирование режимов теплоснабжения и ГВС осуществляется с применением адаптеров АДР260. К вычислителю по интерфейсу RS485 можно подключить до четырех адаптеров АДР260, каждый из которых по командам от СПТ963 непосредственно управляет исполнительным механизмом одного контура регулирования и включением/выключением насосов данного контура. Адаптеры АДР260 имеют по два входа типа «сухой контакт» для непосредственного контроля аварийных ситуаций в контуре теплоснабжения или ГВС: «сухая труба», отказ насоса.

Средние и суммарные значения измеряемых и вычисляемых параметров заносятся в архивы с привязкой к расчетному дню и часу.

Глубина архивов:

• часовые архивы — 1488 ч;
• суточные архивы — 366 сут.;
• месячные архивы — 36 мес.

Время безотказной работы, время перерывов электропитания, время работы при тех или иных нештатных ситуациях также фиксируются в перечисленных архивах.

Тепловычислитель имеет два уровня защиты данных: пароль и пломба. Изменение значений настоечных параметров фиксируется в специальном архиве. Для предотвращения разрушения архивов и настроечных параметров в процессе поверки предусмотрена их дополнительная защита паролем пользователя.

Коммуникационные возможности тепловычислителей обеспечиваются двумя интерфейсами RS485, интерфейсом RS232С, оптическим интерфейсом IEC1107, беспроводным интерфейсом Bluetooth и интерфейсом Ethernet. Для расширения коммуникационных возможностей тепловычислителей в них помимо фирменного Магистрального протокола поддерживается протокол обмена данными Modbus RTU.

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Погрешность при рабочих условиях не превышает:

• ± 0,05/0,15% (приведенная) — по показаниям расхода, давления и разности давлений при работе с токовыми входными сигналами;
• ± 0,05% (относительная) — по показаниям расхода при работе с числоимпульсными входными сигналами;
• ± 0,1/0,15 °C (абсолютная) — по показаниям температуры при работе с термопреобразователями.

ЭКСПЛУАТАЦИОННЫЕ ПОКАЗАТЕЛИ

• Габаритные размеры: 244 x 220 x 70 мм.
• Масса: 2 кг.
• Электропитание: =(12 ± 2) В, потребляемый ток 300 мА.
• Средний срок службы: 15 лет.
• Средняя наработка на отказ: 85000 ч.
• Межповерочный интервал: 4 года.
• Гарантийный срок: 7 лет.
