⎋ Программа для конфигурирования и настройки приборов учета электроэнергии МИР. Аппаратные и программные технические требования к установке. Скачать бесплатно с сайта

Программа «Конфигуратор приборов учета» МИР предназначена для выполнения конфигурирования приборов РРЭ (приборы систем учета розничного рынка электроэнергии) — счетчики электроэнергии производства «НПО МИР», осуществление команд телеуправления, считывания данных с приборов РРЭ, построения и экспорта отчетов в формате программы Excel.

Поддерживаемые приборы

Конфигуратор приборов МИР позволяет производить настройку следующего оборудования:

  • счетчики электрической энергии типа МИР С-04 М15.034.00.000, МИР С-05 М15.035.00.000, МИР С-07 М15.037.00.000, МИР С-03.Б М15.019.00.000;
  • модем-коммуникатор МИР МК-01 М12.027.00.000, МИР МК. Конструктивное исполнение МИР МК-01.А М18.030.00.000;
  • дисплеи потребителя МИР ДП-01 М12.060.00.000, МИР ДП-01.П М12.060.00.000-01;
  • приборы учета электрической энергии СПОДЭС разных производителей.

Функции программы

Программа — конфигуратор позволяет выполнять следующие действия:

  • Добавление, удаление и настройка параметров устройств и каналов связи (СОМ-порт, ТСР/IP, МБ-02)
  • Управление конфигурацией
  • Составление отчетов (протоколов проверки и наладки узла учета)
  • Экспорт / импорт объектов
  • Чтение параметров и конфигурация приборов учета (в т.ч. настройка авторизации, времени, GSM / PLS / ZigBee / RS485, тарифных расписаний, управления нагрузкой)
  • Конфигурирование МК-01
  • Просмотр данных:
    • Текущие измерения
    • Журналы и профили
    • Данный УСПД
    • Показатели качества электроэнергии
  • Диагностика и просмотр отладочной информации
  • Настройка МЭК-104

☞ Для расшифровки некоторых обозначений и аббревиатур рекомендуем ознакомиться со статьей > Перечень принятых сокращений АСКУЭ

Технические и программные требования

Для работы программы необходим персональный PC-совместимый компьютер с характеристиками:

  • быстродействие процессора – не менее 2 ГГц;
  • объем ОЗУ – не менее 2 Гбайт;
  • объем НЖМД – не менее 80 Гбайт.

Для работы программы требуется ОС MS Windows 7 Service Pack 1 или ОС MS Windows Server 2008 R2 и более поздние версии ОС с установленной программной платформой .Net Framework 4.7.2. Для работы в локальной сети необходима сетевая карта.

Интерфейс программы

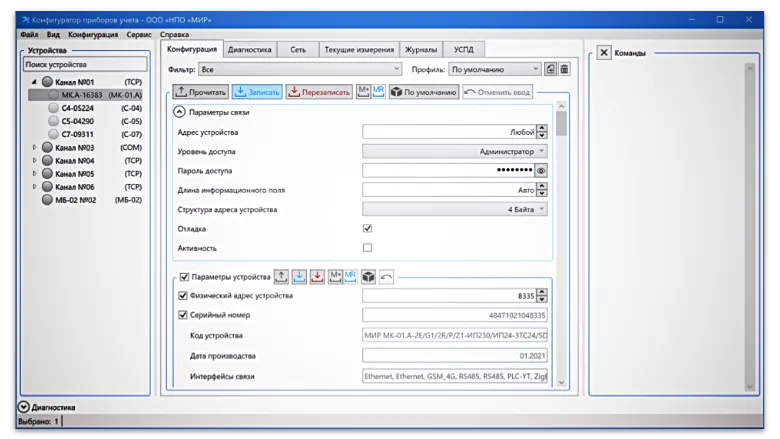

Главное окно программы - Конфигуратор приборов учета МИР
Изображение 1. Главное окно программы — Конфигуратор приборов учета МИР

Главное окно программы разделено на три вертикальных секции и предназначено для создания, редактирования, удаления объектов и настройки параметров. В верхней части главного окна расположено главное меню.

В левой секции главного окна программы отображаются объекты программы – каналы и устройства, опрашиваемые по созданным каналам и расположенные иерархически в виде древовидной структуры (дерево объектов).

В центральной части главного окна конфигуратора приборов МИР отображаются параметры выбранного в левой секции объекта, а также кнопки настройки, записи, перезаписи значений полей.

В правой секции главного окна – список всех команд, которые непосредственно выполняются в данный момент, в очереди на исполнение, а также завершенные с ошибкой. В программе предусмотрен поиск в дереве объектов (левая секция главного окна) и в списке команд (правая секция) по имени, по серийному номеру или по адресу устройства.

В нижней части главного окна расположен раскрывающийся список диагностики объектов «Диагностика» и строка статуса, отображающая информацию о выбранных объектах. Список «Диагностика» виден только в том случае, если имеется хотя бы одно диагностическое сообщение.

Скачать программу

Версия ПО: КОНФИГУРАТОР ПРИБОРОВ УЧЕТА — М12.00327-02 (v 2.22.405.1516) изм.17 — 51,4 Мб

Версия ПО: КОНФИГУРАТОР СЧЕТЧИКОВ МИР М07.00190-02 (v1.4.2.0.634) изм.29 — 24,1 Мб
