Программа MULTICAL Отчёт 603

Программа для считывания отчетов и показаний с теплосчетчиков Kamstrup MULTICAL (603) Отчет

Программное обеспечение (далее программа) Отчет 603 предназначено для считывания показаний и архивов тепловычислителей (теплосчетчиков) Kamstrup – Multical 601, Multical 602, Multical 603 и обработки данных для предоставления отчетов о теплопотреблении в теплоснабжающие организации.

Дистрибутив и системные требования

Для работы с программой Отчет 603 требуется установленный на персональном компьютере Microsoft Excel с поддержкой макросов. В состав программы входят папки с инструкциями по настройке и заполнению файлов профиля прибора учета тепла для ИТП, а также шаблоны отчётных форм (часовые и суточные архивы).

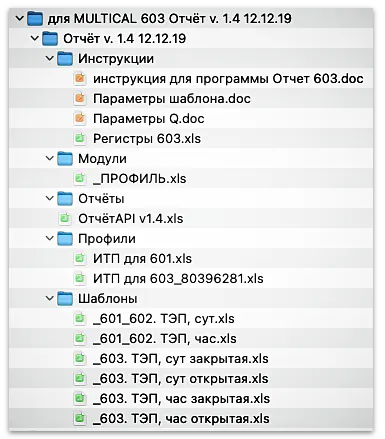

Содержание папки дистрибутива программы Kamstrup MULTICAL (603) Отчет
Содержание папки дистрибутива программы Kamstrup MULTICAL (603) Отчет

Руководство пользователя

Пошаговая инструкция по настройке считывания архивных параметров с прибора учета тепла — теплосчетчика Kamstrup Multical 603:

  1. Устанавливаем драйвер USB (драйвер можно скачать по ссылке) на ваш компьютер.
  2. Скачиваем  архив программы «Отчет 603» (ссылка в конце статьи).
  3. Архив распаковываем на жесткий диск (установка программы не требуется ⚠︎).
  4. Открываем папку «Отчет».
  5. Открываем папку «Профили».

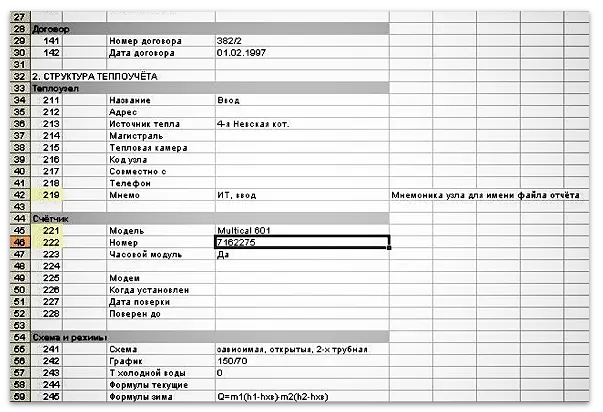

  6. Открываем файл-образец «ИТП для 603» (заполняем шапку отчета).Пример заполнения отчета в программе Kamstrup MULTICAL (603) Отчет
  7. Сохраняем под любым именем (как удобней вам).
  8. Выходим обратно в меню.
  9. Открываем файл ОтчётAPI v1.4 (МАКРОСЫ НЕ ОТКЛЮЧАТЬ!!!).

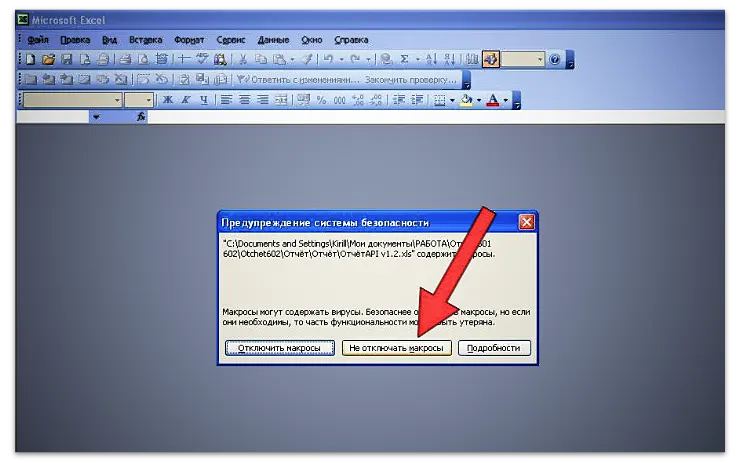

  10. Нажимаем на кнопку, читать (1).Открытие программы Kamstrup MULTICAL (603) Отчет в Microsoft Excel

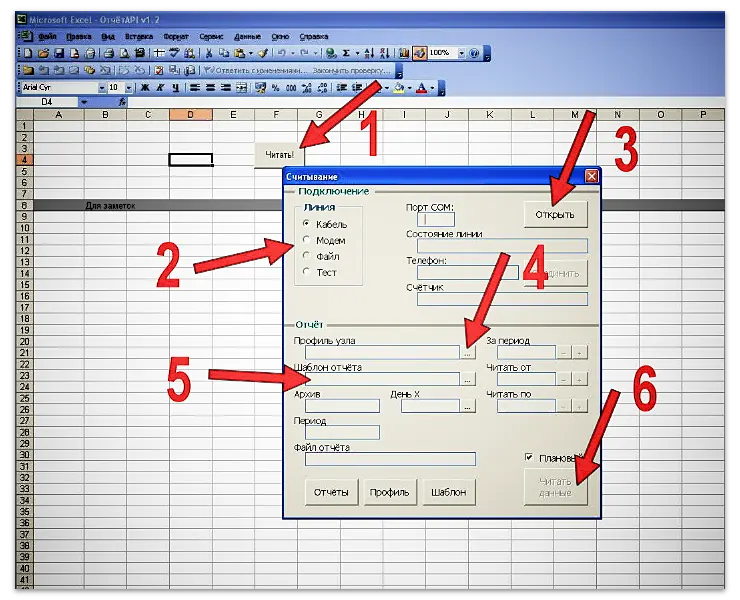

  11. В окне «Считывание» выбираем средство съема данных (2).Настройка считывания данных по кабелю RS232 в программе Kamstrup MULTICAL (603) Отчет
  12. COM порт выбирать не надо, он определяется автоматически.
  13. Нажимаем на кнопку «Открыть» (3).Произойдет установка соединения с прибором. Появится номер прибора учета тепла и определится порт соединения.
  14. Выбираем в окне «Профиль узла», то, что заполняли раньше (4).
  15. Выбираем  в окне «Шаблон отчета» (5) форму отчета, которая оптимально подходит вам.
  16. Задаем временной период, для получения  отчета.
  17. Нажимаем кнопку «Читать данные» (6).
  18. Ждем окончания процесса считывания архивных данных теплосчетчика.

После успешного завершения скачивания архивов прибора программа автоматически сформирует отчет. Для просмотра часовых или суточных данных по форме нужно перейти внизу на другой лист.

Скачать MULTICAL Отчёт 603

Программа MULTICAL 603 Отчёт v. 1.4 12.12.19 — 0,5 Мб:
