Программа СОДЭК 7

Программное обеспечение СОДЭК 7 Эльстер Газэлектроника

Программный комплекс «СОДЭК» (Системы Обработки Данных Электронных Корректоров) предназначен для сбора, хранения и использования в других информационных системах данных электронных корректоров объема газа производства ООО «ЭЛЬСТЕР Газэлектроника».

Программный комплекс (ПК) «СОДЭК» версии 7 дает возможность собирать данные электронных корректоров как непосредственно на узлах учёта, так и удалённо через различные коммуникационные сети.

Поддерживаются следующие типы корректоров:

  • ЕК290, ЕК280, ЕК270, ЕК260
  • TC220, TC215, ТС210.

Программа СОДЭК 7 предназначена для использования как в промышленном, так и коммунальном секторах газопотребления. Гибкая конфигурация «СОДЭК» позволяет организовать и переносной пункт для сбора данных, и настольную систему для связи, вычислений и печати отчётов, и распределённую систему автоматического сбора данных (АСД).

⇲ В настоящее время потребителям поставляются новые версии программного обеспечения (ПО) – «СОДЭК Стандарт» и «СОДЭК ТС» версия 8.

Обзор редакций «СОДЭК 7»

Редакции «Демо», «ТС» и «Стандарт» принято называть «настольными». Это означает, что ПК каждой из таких редакций целиком устанавливается на один компьютер. Сетевое подключение либо совсем не требуется, либо используется для решения узкоспециальных задач.

  • «Демо». Эта редакция будет работоспособной без регистрации в течение 30 дней и обеспечит выполнение следующих функций: считывание архивов и параметризацию корректоров по оптическому порту; интерактивный импорт считанных данных в локальную БД; анализ данных и формирование всего одного типа отчёта «по узлу» — «Поинтервального».
  • «Стандарт». Эта редакция включает все элементы редакции «Демо», и должна дополнительно обеспечивать: все варианты подключения к корректорам по каналам связи; полную систему встроенных отчётов; экспорт данных в офисные приложения и транспортные файлы; импорт данных из БД старых версий.
  • «TC». Эта редакция предназначена для потребителей, которые обслуживают только температурные корректоры TC220 . Редакция близка по функциональным возможностям к «Стандарт», с учётом некоторых ограничений. В базе данных «СОДЭК: «ТС» могут храниться и привноситься при помощи автообработки и импорта данные от корректоров только типов «ТС». Если пользователь «подложит» БД с корректорами «EK», то приложение выдаст предупреждение «Некорректно установлена база данных» и завершит работу. В приложении «Анализ данных» не поддерживаются таймеры событий, отчёты «по выборкам». При переносе данных возможен только экспорт в транспортный файл, но нельзя импортировать транспортные файлы.
  • «Экстра». Эта редакция включает все элементы редакции «Стандарт», а также Сервер Связи. «Экстра» позволяет с минимальными трудозатратами обслуживать большое количество узлов учёта, распределённых в пространстве. Автоматизированный сбор данных, серверная база данных, многопользовательская среда позволяет крупным пользователям обеспечивать своевременный контроль над расходом газа в масштабах крупного предприятия или региона.

Основные возможности

  • считывание архивных данных с корректоров (локально и дистанционно) в интерактивном и автоматических режимах;
  • чтение/запись параметров корректора, по одному либо списком;
  • просмотр данных учета в табличной и графической форме;
  • иерархическое представление и быстрый поиск узлов учета;
  • широкий выбор стандартных отчетов;
  • фильтрация архивов и контроль нештатных ситуаций;
  • перенос данных между БД и экспорт в приложения MS Office;
  • «таймеры событий» — экспресс-оценка качества работы узла за период;
  • обеспечение полноты собранных данных

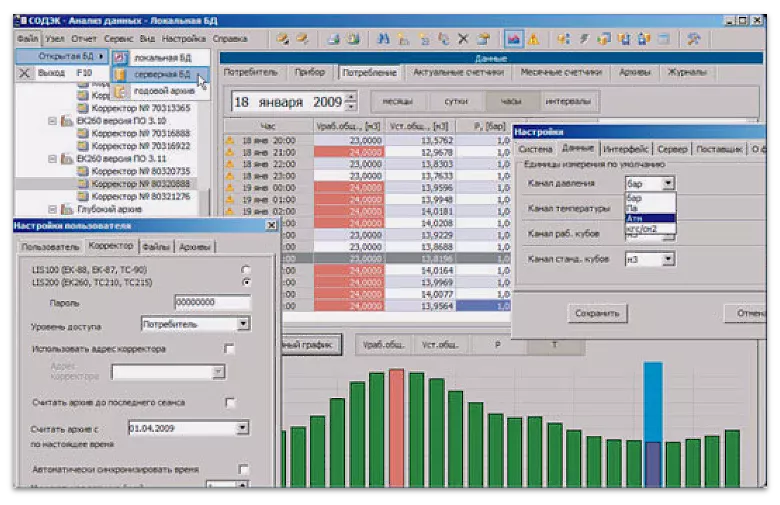

Интерфейс рабочего места программы СОДЭК 7 Эльстер Газэлектроника
Интерфейс рабочего места программы СОДЭК 7 Эльстер Газэлектроника

Минимальные требования

  • IBM PC-совместимый компьютер;
  • 500 Мб свободного дискового пространства;
  • Операционная система Microsoft Windows XP/Win7/Win8/Win10;
  • Подключение к локальной сети предприятия (опционально)
  • Подключение к сети Интернет (опционально)
  • Последовательный порт COM или USB;

Передача данных

Средой передачи данных являются сети и каналы связи различных стандартов. Верхним уровнем системы называют обычно один или несколько компьютеров локальной сети предприятия, где развёрнуты: центр сбора данных, база данных, АРМы пользователей.

Организацию удалённой связи между нижним и верхним уровнями реализуют при помощи дополнительного оборудования: модемы, блоки питания, коммуникационные модули и т.п. — на стороне корректоров; модемы, пулы модемов, устройства для разветвления интерфейсов — на стороне центра сбора данных.

Комплекс «СОДЭК 7» поддерживает следующие типы каналов связи:

  • физические линии стандартов RS-232, RS-485;
  • физические линии по технологии Ethernet;
  • коммутируемые и выделенные телефонные линии;
  • каналы сотовой связи GSM/GPRS.

Нормальным режимом функционирования сетевых редакций системы является автоматический режим сбора и складирования информации в базу данных. Однако сохранено и интерактивное приложение «Считывание данных» — для ручного считывания и ввода параметров.

Обновление ПО «СОДЭК Стандарт» и «СОДЭК ТС» старых версий до версии 7.9

Предыдущие версии ПО «СОДЭК» больше потребителям не поставляются.

Если Вы обновляете ПО «СОДЭК Стандарт», «TC» или «Экстра» с версии 6.x до 7.9:

  1. Вам необходимо знать, что в версии 7.0 ПО «СОДЭК» обновлена версия СУБД Firebird с 2.1.3 до 2.5.3.
  2. Определите версию СУБД Firebird, открыв «Пуск\Панель управления\Программы и компоненты».
  3. Если версия СУБД Firebird на компьютере младше, чем 2.5.3, то Вам необходимо выполнить следующие шаги с правами администратора (пп. 4-10). В противном случае достаточно выполнить с правами администратора пп. 9-10).
  4. Перед установкой ПО «СОДЭК» (сервера или клиента «Экстра», или редакций «Стандарт», «TC») удалите старую версию Firebird с компьютера («Пуск\Панель управления\Программы и компоненты\Firebird\Удалить»).
  5. После удаления Firebird удалите вручную «gds32.dll» из c:\Windows\SysWow64 (\System32).
  6. Если Вам необходимо сохранить старую версию СОДЭК редакций «Стандарт», «TC», то не удаляйте это ПО с Вашего ПК.
  7. Сохраните резервную копию Вашей локальной и/или серверной БД.
  8. Если у Вас установлено ПО «СОДЭК Экстра», то деинсталлируйте его, оставив только файл БД — «sodek.fdb». В этом файле сохранятся Ваши накопленные данные учёта, которые применимы и в СОДЭК 7.x и выше.
  9. Установите СОДЭК 7.x клиент (сервер). Установка Firebird 2.5.3 «зашита» в программах установки и клиента, и сервера.
  10. Версия локальной БД обновится автоматически. Версию серверной БД придётся обновить программой SodekDBU.exe из клиента (для этого придётся временно скопировать серверную БД на клиентский ПК).

Обновление ПО «СОДЭК Стандарт» до ПО «СОДЭК Экстра»

При росте количества корректоров объема газа в базе данных, становится более удобно применять не ПО «СОДЭК Стандарт», а ПО «СОДЭК Экстра», т.к. появляется потребность в автоматизированном сборе данных. Поскольку установка ПО «СОДЭК Экстра» требует предварительного согласования технических требований, при принятии решения о приобретении, необходимо направить заявку в отдел маркетинга ООО «ЭЛЬСТЕР Газэлектроника»

Скачать СОДЭК 7

Демо-версия программного обеспечения СОДЭК 7 (версия 7.9) (тестовый период 30 дней).

sodek-client-setup-7.exe – 37,8 Мб
