Программа TesmaStat

Программа TesmaStat для опроса теплосчетчиков ТЭМ-104, ТЭМ-106, ТЭСМА-106

Краткое описание

Программа TesmaStat предназначена для получения, обработки и сохранения в виде файлов статистической информации, накопленной теплосчетчиками ТЭМ-104, ТЭМ-106, ТЭСМА-106 в процессе работы. Информация может быть считана как непосредственно с теплосчетчика ТЭМ, так и с адаптеров переноса данных.

 Основными функциями бесплатной версии программы tesmastat являются:

  • чтение статистических данных, накопленных теплосчетчиком за время его работы;
  • построение на основе полученных данных среднесуточных и среднечасовых ведомостей учета параметров теплопотребления;
  • чтение технических параметров и текущих показаний теплосчетчика.
  • в программе отсутствует возможность чтения по протоколу TCP IP для компьютерных сетей (Такая возможность предоставляется только в платной версии программы TesmaStat).

Программа TesmaStat предназначена для свободного распространения, является бесплатной и доступной для всех пользователей.

Системные требования программы TesmaStat

Для нормальной работы программы необходим персональный компьютер PC или ноутбук.

Программа работает под управлением Windows XP/7/8/10. Предприятие-изготовитель не гарантирует работоспособность программы с нелицензионными версиями Windows.

Работа с программой TesmaStat

Меню программы

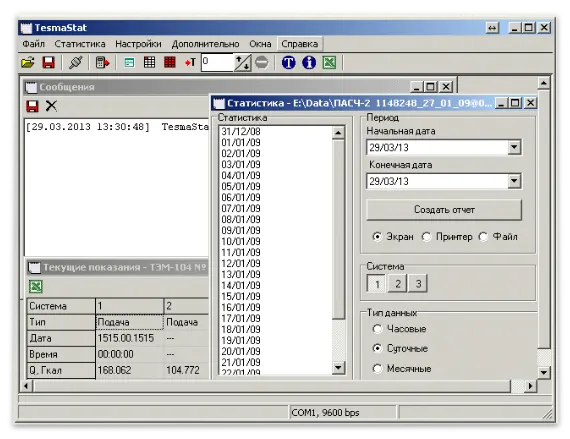

При запуске программы TesmaStat на экране отображается главное окно:

Программа TesmaStat для опроса теплосчетчиков ТЭМ-104, ТЭМ-106, ТЭСМА-106
Программа TesmaStat для опроса теплосчетчиков ТЭМ-104, ТЭМ-106, ТЭСМА-106

При опросе теплосчетчиков ТЭМ-104, ТЭМ-106, ТЭСМА-106 в программе TesmaStat доступны следующие функции:

  • Прочитать из прибора — открывает окно чтения статистики;
  • Остановить чтение — прервать операцию чтения статистики;
  • Техническая информация — просмотреть техническую информацию;
  • Текущие показания — просмотреть текущие показания теплосчетчика на момент считывания статистики;
  • Прочитать статистику из адаптера АПД-01ПУ — считать статистику из переносного адаптера АПД-01ПУ;
  • Экспорт статистики в MS Excel — позволяет сформировать отчет для вывода на печать.

Дополнительные настройки:

  • Соединение — настроить параметры соединения;
  • Параметры отчета — позволяет задать номер абонента и адрес установки теплосчетчика;
  • Названия систем — позволяет задать пользовательские названия систем;
  • Тест последовательного порта — открывает окно тестирования связи по последовательному порту;
  • Доступные COM-порты — показывает информацию о доступных последовательных портах.

Настройка параметров соединения

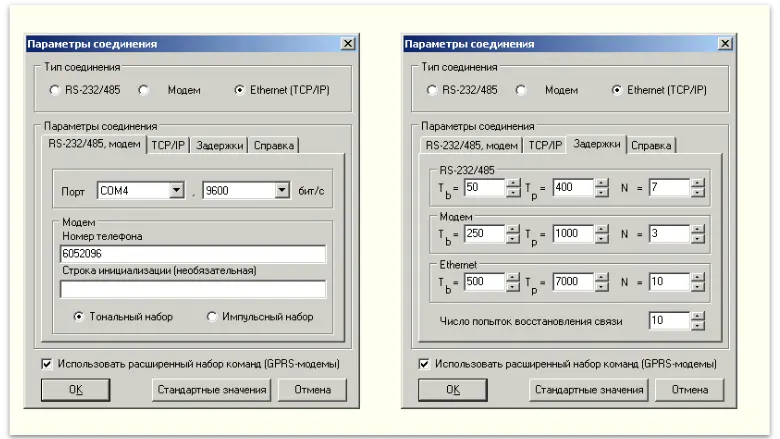

Внешний вид окна настроек показан на рисунке:

Для того чтобы программа TesmaStat могла установить связь с прибором (теплосчетчиком ТЭМ или адаптером переноса данных), необходимо правильно установить параметры соединения.

Программой поддерживается три основных типа соединений:

  1. соединение через последовательный COM-порт
  2. модемное соединение (используются любые аппаратные модемы)
  3. Ethernet (с использованием драйверов виртуальных последовательных портов, тестировалось на устройствах XPort-03, XPort-485 и Moxa DE-311, NPort-5110).

Для соединения по последовательному порту необходимо задать номер последовательного порта компьютера, скорость передачи данных и сетевой адрес прибора.

Выбор сетевого адреса теплосчетчика осуществляется с панели инструментов. Если чтение из прибора происходит неустойчиво, можно изменить настройки временных параметров соединения (закладка Задержки). Все значения задержек вводятся в миллисекундах. Вы можете корректировать следующие значения:

  • Tb — максимально возможный временной интервал между двумя байтами в пакете данных
  • Tp — максимально возможный временной интервал между посылкой запроса на теплосчетчик и получением первого байта ответного пакета данных (обычно Tp = (2..5)*Tb)
  • N — число неудачных попыток посылки пакета данных связи с прибором, при превышении которого выдается сообщение об ошибке

Значения параметров по умолчанию можно вернуть нажатием кнопки — Стандартные значения

Чтение архивов из теплосчетчика ТЭМ-104, ТЭМ-106, ТЭСМА-106

Для чтения архивных параметров теплосчетчика в программе TesmaStat выберите пункт меню Статистика -> Прочитать из прибора.

На экране появится окно параметров чтения статистики:

В данном окне можно выбрать диапазон чтения и тип архивных параметров (часовые / суточные / месячные):

  • «Вся статистика» — чтение всей накопленной в приборе учета статистики
  • «За интервал» — явное указание интервала дат; будут считаны только те данные, время сохранения которых лежит в выбранном временном интервале (поля «с» и «по»). Также можно выбрать, какие данные читать из прибора (часовые, суточные, месячные)
  • «Последних …» — позволяет считать определенное количество часовых и суточных записей с конца архива; рекомендуется при использовании медленных линий связи (напр., модемное соединение)

Ход процесса чтения статистики и сообщения об ошибках отображаются в окне «сообщения».

ПРИМЕЧАНИЕ 1: В зависимости от объема накопленной информации и скорости последовательного порта, процесс чтения данных может занимать довольно длительное время (до 20 минут при чтении полного архива статистики по последовательному порту на скорости 9600; до 60 мин. и более при чтении того же объема статистики через GSM-модем при плохой связи).

ПРИМЕЧАНИЕ 2: При использовании медленных модемных соединений рекомендуется считывать из теплосчетчиков минимально необходимое количество данных. Оптимальным режимом чтения статистики при таком соединении является «Последних N записей».

ПРИМЕЧАНИЕ 3: При успешном чтении статистики с теплосчетчика статистические данные автоматически сохраняются в файл с именем [номер прибора]-[год]-[месяц]-[день]@[часы]-[минуты].106 (.104 для ТЭМ-104) (время и дата соответствуют времени и дате чтения статистики), например, 10600010-2004-03-25@14-32.106 — статистика, считанная с теплосчетчика ТЭМ-106 № 10600010 25 марта 2004 г. в 14:32.

После завершения чтения на экран будет выведено окно просмотра статистики, содержащее прочитанные данные. По этим данным могут быть созданы среднечасовые и среднесуточные ведомости учета теплопотребления:

Окно просмотра статистики программы TesmaStat, содержащее прочитанные данные теплосчетчика
Окно просмотра статистики TesmaStat, содержащее прочитанные данные теплосчетчика

Список дат отображается в списке Статистика (слева).
Тип отображаемой статистики (часовая, суточная или месячная) можно выбрать при помощи кнопок Тип данных.

Чтение статистики из адаптеров переноса данных

Чтение статистики из адаптера АПД-21 осуществляется следующим образом:

  • Подключить адаптер к Вашему ПК;
  • Удерживая кнопку считывания данных, включить адаптер;
  • Для выбора нужного блока данных (1..2) из адаптера установите в программе сетевой адрес прибора 0 или 1;
  • Дальнейшие действия по чтению статистики аналогичны работе с теплосчетчиком.

Чтение статистики из адаптера АПД-01ПУ осуществляется следующим образом:

  • Подключить адаптер к Вашему ПК;
  • Выбрать пункт меню «Передача на ПК» в адаптере;
  • Нажать кнопку или выбрать пункт меню Статистика -> Прочитать статистику из адаптера АПД-01ПУ;
  • В открывшемся окне выбрать последовательный порт, к которому подключен адаптер, считать из АПД список файлов статистики (кнопка Обновить список), выбрать нужные файлы из списка, нажать кнопку Считать выбранные файлы.
Статистика из адаптера АПД-01ПУ
Статистика из адаптера АПД-01ПУ

Настройка модема

Для настройки модемного соединения с теплосчетчиком необходимо:

  • Установить в окне настройки соединения программы тип соединения «модем»
  • Задать номер COM-порта, к которому подключен модем, а также скорость соединения;
  • Ввести в соответствующем текстовом поле номер телефона, тип набора номера (тон или импульс) и, при необходимости, дополнительную строку инициализации модема (Примеры номеров: городской — 2224456, междугородный — 8W104952343085; здесь W означает указание модему дождаться гудка в линии);

Для настройки модема, который соединяется с теплосчетчиком, можно воспользоваться любой терминальной программой.

Назначение элементов управления окна терминала следующее:

  • Кнопка — начать сеанс связи;
  • Кнопка — завершить сеанс связи;
  • Кнопка — очиска окна терминала;
  • Кнопка — запись стандартной конфигурации (скорость 9600) для модема из списка слева.

ПРИМЕЧАНИЕ: Установка модемного соединения и восстановление связи при ее обрыве производится автоматически в ходе чтения статистики.

Построение отчетов для ТЭМ-104, ТЭМ-106, ТЭСМА-106

Для формирования отчетов необходимо нажать кнопку или выбрать пункт меню Статистика -> Экспорт в MS Excel.

Тип данных отчета (среднечасовые или среднесуточные) может быть изменен при помощи кнопок Тип данных окна просмотра статистики.

Номер системы, для которой создается отчет, выбирается при помощи группы кнопок Система.

Некоторые параметры отчета можно изменить, выбрав пункт меню Настройка -> Отчет -> Параметры отчета:

Построение отчетов для ТЭМ-104, ТЭМ-106, ТЭСМА-106
Построение отчетов для ТЭМ-104, ТЭМ-106, ТЭСМА-106

Интервал (для суточных данных) или дата (для часовых), для создания отчета можно выбрать из списка Статистика или ввести в поля Начальная дата и Конечная дата.

При нажатии кнопки будет сформирован отчет в формате Microsoft Excel:

Пример выгрузки в Excel отчета теплосчетчика ТЭМ-106
Пример выгрузки в Excel отчета теплосчетчика ТЭМ-106

Возможные проблемы и их решение

Проблема Решение
Не читаются данные из прибора или адаптера Проверьте, правильно ли подключен прибор (адаптер, модем) к Вашему ПК.
Проверьте настройки соединения.
Неустойчивое чтение данных через модем Возможно, Вы подключены к «старой» АТС (при связи по телефонным линиям).
Высокая нагрузка на сеть или низкий уровень сигнала (при связи по GSM каналу).
Попробуйте уменьшить скорость передачи до минимума (9600), увеличить задержки и число попыток повтора для модемного соединения и по возможности сократить объем считываемых данных до минимально необходимого.
Невозможно создать отчет Возможно, у Вас не установлен Microsoft Excel или же повреждены файлы шаблонов отчетов либо файл настройки программы.
В последнем случае попробуйте переустановить программу.
