Программа «Учет РСЦ» (RSC Stat) для расходомеров РСЦ

Программа «Учет РСЦ» (RSC Stat) — это бесплатное программное обеспечение для ведения базы данных по расходу воды, рассчитанное на совместную работу с приборами учета типа РСЦ (ВТК Энерго).

Программа обеспечивает следующие возможности:

• ведения базы данных показаний приборов учета;
• съем показаний с приборов учета через модемное соединение (CSD, GPRS), либо COM порт персонального компьютера;
• загрузка показаний из файла (файл должен быть заранее подготовлен при использовании отдельных средств);
• формирование отчета за определенный период времени в заданном формате.

Описание интерфейса

Программа «Учет РСЦ» в своем интерфейсе содержит 2 основные формы:

• главная форма
• форма импорта данных

Главная форма обеспечивает интерфейс работы с базой данных, формирования отчета, обеспечивает вызов формы импорта данных и вспомогательные функции.

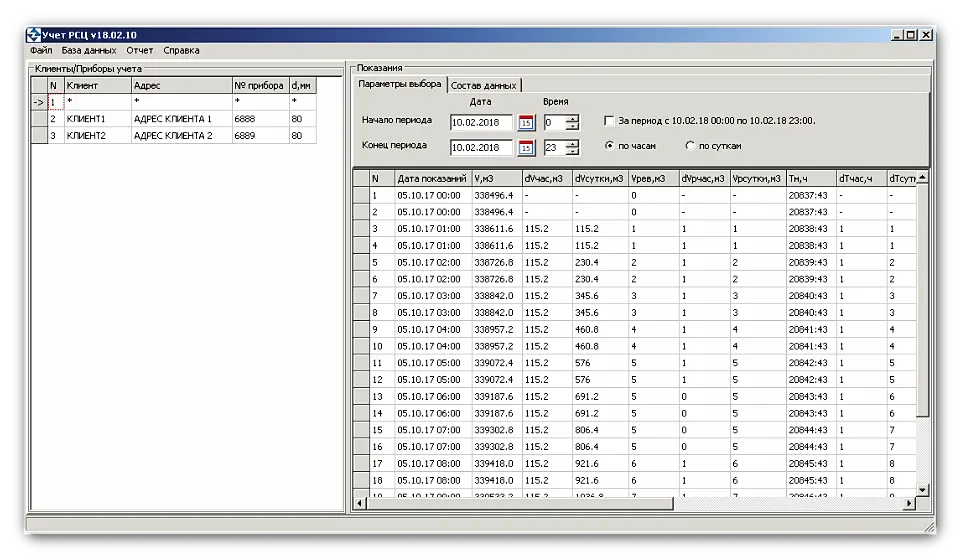

Главная форма программы (активна при запуске) представлена на изображении:

На форме имеется 2 таблицы: «Клиенты/Приборы учета» и «Показания».

В таблице «Клиенты/Приборы учета» представлен список приборов учета с указанием диаметра условного прохода первичного преобразователя d, серийный номер прибора, а также сведения о клиенте, кому принадлежит данный прибор.
Первый столбец таблицы служит для указания выбора прибора.

Выбор прибора влияет на отображение данных в таблице «Показания» и на формирование отчета. В случае, если указатель расположен в первой строчке таблицы, в таблице «Показания» отображаются показания всех приборов учета. При этом формирование отчета не возможно.

Архивные показания

В таблице «Показания» отображаются показания приборов, хранящиеся в базе данных, а также вычисляемые параметры. Вычисляемые параметры не хранятся в базе данных, и вычисляются каждый раз при обновлении отображаемых данных в таблице «Показания».

Состав отображаемых данных определяется настройками на вкладках «Параметры выбора» и «Состав данных».

В таблице «Показания» отображаются следующие параметры:

N столбца	Наименование столбца	Описание параметра
1	N	Порядковый номер записи в текущей выборке
2	Дата показаний	Время, соответствующее показаниям
3	V, м3	Накопленный объем
4	dVчас, м3	Приращение накопленного объема за 1 час
5	dVсутки, м3	Приращение накопленного объема за 1 сутки
6	Vрев, м3	Накопленный объем при реверсном потоке
7	dVрчас, м3	Приращение реверсного объема за 1 час
8	dVрсутки, м3	Приращение реверсного объема за 1 сутки
9	Тн, ч	Время наработки прибора
10	dTчас, ч	Приращение наработки прибора за 1 час
11	dTсутки, ч	Приращение наработки прибора за 1 сутки
12	Клиент	Наименование клиента — владельца прибора учета
13	Адрес	Адрес клиента
14	№ прибора	Заводской номер расходомера
15	d, мм	Диаметр прибора
16	Примечание	Примечание к текущей записи

Импорт архивных данных

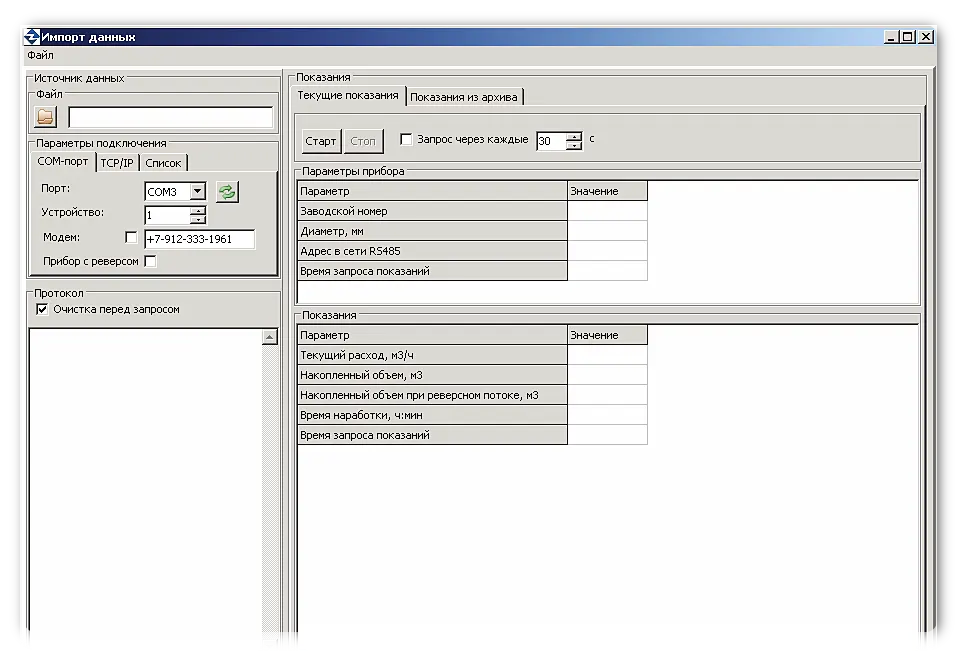

Форма импорта данных из расходомеров РСЦ представлена на рисунке:

Данная форма обеспечивает интерфейс получения данных с приборов учета для последующего добавления в базу данных. Данные могут быть получены из файла, с прибора учета подключенного к CОM-порту компьютера, либо через каналы связи GPRS или CSD.

На панели «Параметры подключения» представлено три варианта подключения к приборам учета: через COM порт с применением модема или без него, через интернет соединение (протокол TCP/IP), либо по заранее определенному списку. Список подключений содержит перечень приборов учета с указанием типа соединения для каждого конкретного прибора учета.

На панели «Показания» имеется две вкладки — «Текущие показания» и «Показания из архива». В зависимости от активности той или иной вкладки возможно считывание либо текущих показаний, любо показаний из архива, но не одновременно.

☞ Считывание текущих показаний возможно только для единичного прибора, при этом запрос показаний может быть единичным, так и многократным, с заданным периодом повторения.

Считывание архивных показаний возможно как для единичного прибра, так и поочередно для группы приборов, определенных в списке подключений.

Перед началом считывания архивных показаний требуется определить диапазон временных рамок запросов. По завершению считывания данных необходимо корректно задать параметры владельцев для показаний приборов, так как эти сведения приоборы не предоставляют. По готовности таблицы показаний данные можно добавить в базу данных.

Формирование отчета

Программа формирует отчет по показаниям выбранного прибора учета расхода жидкости. Формирование отчета происходит на основании файлов шаблонов report1.htm, либо report2.htm, которые находятся в папке template.

В случае, если файл шаблона отсутствует, формирование отчета не возможно и требуется сформировать файл шаблона повторно.

☞ Файл шаблона можно сформировать в любом текстовом (к примеру — Блокнот) или специализированном редакторе HTML (к примеру NVU).

Формирование отчета происходит заменой определенных слов — тегов в файле шаблона на соответствующие тегам параметры. Список тегов приведен ниже:

• Параметры из таблицы клиентов
  • client — Наименование клиента
  • priborn — Номер прибора
  • pribord — Диаметр прибора
  • adres — Адрес клиента,

• Параметры из таблицы показаний
  • startperiod — начало периода
  • endperiod — конец периода
  • startv — начальный объем
  • endv — конечный объем
  • difv — объем за период
  • startvr — начальный реверсный объем
  • endvr — конечный реверсный объем
  • difvr — объем реверсный за период
  • startw — начальное время наработки
  • stopw — конечное время наработки
  • difw — наработка за период
  • treport — время формирования отчета (текущее время)
  • tablev(1,2,3…) — таблица с показаниями, 1,2,3 — номера столбцов в таблице показаний

Скачать программу

☞ Скачать бесплатно программное обеспечение «Учет РСЦ» (RSC Stat) для расходомеров РСЦ, можно на сайте kipkatalog.ru

Для просмотра и распечатки архивов расходомеров РСЦ выпуска после 2013 г. обновленная.

Версия ПО «Учет РСЦ»: RSC Stat v2.0 — 1,3 Мб

Версия ПО: RSC Stat v1.8 — 2,2 Мб

Для просмотра и распечатки архивов расходомеров РСЦ выпуска до 2013 г.

Версия ПО: RSC Reader v1.0 — 0,09 Мб
