Программы для теплосчетчика ELF

Для настройки и считывания данных используют программы для теплосчетчика ELF, ELF-M:

1. FlatStandart — программа для считывания данных (архивов) с теплосчетчиков Elf, Elf-M
2. ElfSerwis — программа для настроек и программирования теплосчетчиков Elf, Elf-M

Описание установки программ

В архивах находятся разные версии каждой программы. Всё зависит от того, какая прошивка у ваших счетчиков Elf (для каких-то приборов нужны более старые версии программ, для каких-то более новые). Тем не менее, рекомендуется ставить обе версии каждой программы, начиная с более старых! Просто если не поставить более старые версии, последние могут не заработать!

Когда подключите теплосчетчик Elf к компьютеру (через модуль 06, например), автоматически должен будет установиться драйвер модуля. Если не установится, значит, у вас на компьютере стоят не все системные библиотеки.

Проверьте, чтобы у вас на компьютере обязательно стояло следующее системное ПО:

• Microsoft NET Framework 2.0, 3.0, 3.5, 4.0, 4.5 (должны стоять все версии)
• Microsoft Visual C++ 2008, 2010, 2012, 2013, 2015 (должны стоять все версии)
• Microsoft ActiveSync (если у вас Windows XP)
• DirectX 9.0c

☞ Данные компоненты можно скачать на сайте Microsoft.

Когда драйвер у автоматически установится, проверьте COM-порт, в котором определилось устройство (смотреть в Диспетчере устройств). Установка обязательно от имени администратора.

FlatStandard 1.5.25

⚠︎ Программа FlatStandard должна быть установлена только в указанную директорию (Program Files), иначе она не будет работать!

Если после установки программа не запустится, зайдите в директорию с установленной программой, в подпапку «dll», и запустите там файл «installFaunDll.bat». После этого программа должна будет запуститься.

Чтобы программа «FlatStandard» начала считывать архивы и данные с теплосчетчика Elf, нужно сделать в ней кое-какую правку.

ПО «FlatStandard» имеет жёсткую привязку к Program Files, поэтому если вы захотите что-то изменить в директории с программой, то это не получится! Поэтому для внесения изменений нужно файлы куда-то копировать!

Как считать данные с теплосчетчика Elf ?

Чтобы считать данные и архивы с теплосчетчика Elf на компьютер, нужно сделать следующее:

1. Зайдите в директорию с установленной программой и скопируйте оттуда файл «address.ini» куда-нибудь.
2. Откройте скопированный файл «address.ini» и исправьте в первой адресной строке цифру 03 на 02, т.е. должна быть следующая картина:
   01 bb 01 00000001 00000001 02 RS 0.0.0.0 Счетчик 1
   01 bb 02 00000002 00000002 02 RS 0.0.0.0 Счетчик 2
3. Закройте файл и примените изменения.
4. Скопируйте файл обратно в директорию с программой, заменив предыдущий.

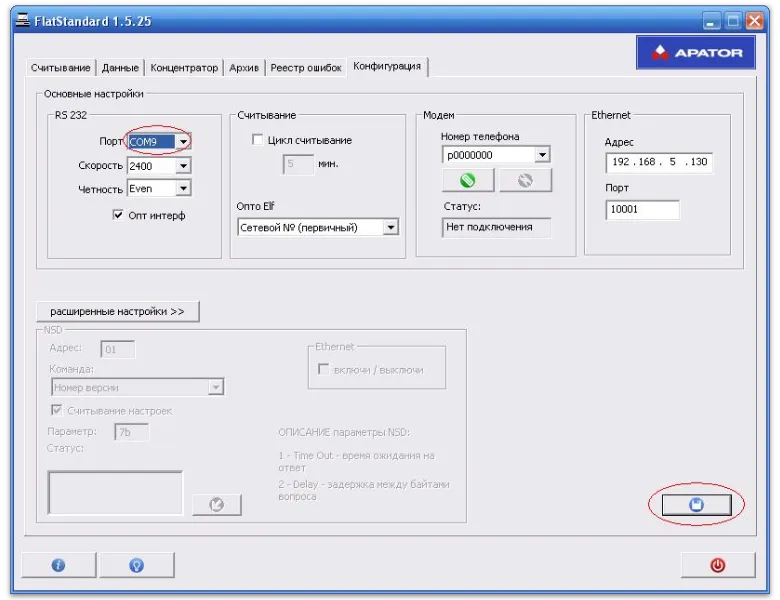

5. Запускайте программу. В настройках выбирайте COM-порт вашего подключенного
   прибора, ставьте галочку на «Опт. интерфейс» (если у вас прибор подключён напрямую), сохраняйте изменения (см. рисунок) и начинайте считывание данных.

Скачать программы для теплосчетчика Elf

Версия ПО: FlatStandard 1.5.25

Пакет программ ElfSerwis — версии (1.2.2, 1.2.16, 1.2.18)

FTDI-драйвер
