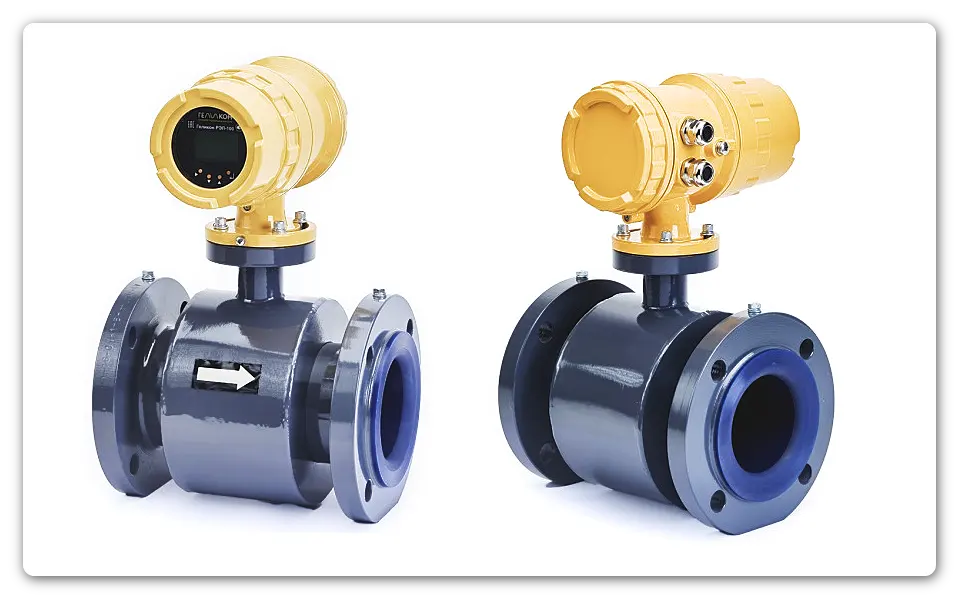

Расходомер-счетчик электромагнитный Геликон «РЭЛ-100» (ПК «Геликон») предназначены для измерения среднего объемного расхода и/или объема различных жидкостей (горячей и холодной воды, сточных вод, кислот, щелочей, молочных продуктов, пива и т.д.) в широких диапазонах изменения температуры, при постоянном или переменном (реверсивном) направлении потока измеряемой жидкости в различных условиях эксплуатации.
Расходомеры Геликон «РЭЛ-100» могут применяться в энергетике, коммунальном хозяйстве, нефтегазовой, химической, пищевой и других отраслях промышленно-хозяйственного комплекса. Расходомеры могут использоваться в составе различных комплексов, в том числе в составе теплосчетчиков, измерительных систем, автоматизированных систем управления технологическими процессами и т.д.
☞ Расходомер-счетчик электромагнитный «Геликон РЭЛ-100» зарегистрирован в Государственном реестре средств измерений РФ под № 67959-17 (свидетельство об утверждении типа средств измерений RU.C.29.592.A № 66526).
Технические характеристики
- Диапазон измерения объемного расхода измеряемой среды, м3/ч → от 0,002 до 169200
- Номинальный диаметр электромагнитного преобразователя расхода, DN → от 6 до 1000
☞ Диапазон измерения объемного расхода расходомера Геликон РЭЛ-100 зависит от номинального диаметра электромагнитного преобразователя расхода, конкретное значения указывается в паспорте на расходомер-счетчик электромагнитный Геликон РЭЛ-100
Условия эксплуатации:
- температура измеряемой среды, С → от минус 30 до 180
- давление измеряемой среды, МПа, не более → 4
- температура окружающего воздуха, С → от минус 30 до плюс 50
- относительная влажность окружающего воздуха, % → от 30 до 95
- атмосферное давление, кПа → от 84 до 107
- Исполнение оболочки по ГОСТ 14254-96 → IP65, IP67, IP68
- Среднее время наработки на отказ, ч, не менее → 75000
- Средний срок службы, лет, не менее → 12
Диапазон измеряемого расхода
Примечание: диапазон расхода указывается только для справки. Консультируйтесь с изготовителем, если у Вас есть особое требование. Смотрите информацию на шильдике или в паспорте для уточнения фактического диапазона расхода.
| DN, мм | 0,3 м/с (Мин.) | 1,0 м/с | 12,0 м/с (Макс.) |
|---|---|---|---|
| 6 | 0,03 | 0,10 | 1,22 |
| 10 | 0,08 | 0,28 | 3,39 |
| 15 | 0,19 | 0,63 | 7,64 |
| 20 | 0,34 | 1,13 | 13,58 |
| 25 | 0,53 | 1,76 | 21,22 |
| 32 | 0,86 | 2,89 | 34,77 |
| 40 | 1,35 | 4,52 | 54,33 |
| 50 | 2,12 | 7,07 | 84,90 |
| 65 | 3,58 | 11,95 | 143,48 |
| 80 | 5,43 | 18,11 | 217,34 |
| 100 | 8,49 | 28,30 | 339,60 |
| 125 | 13,27 | 44,22 | 530,63 |
| 150 | 19,10 | 63,68 | 764,10 |
| 200 | 33,96 | 113,20 | 1358,40 |
| 250 | 53,06 | 176,88 | 2122,50 |
| 300 | 76,41 | 254,70 | 3056,40 |
| 350 | 104,00 | 346,68 | 4160,10 |
| 400 | 135,84 | 452,80 | 5433,60 |
| 450 | 171,92 | 573,08 | 6876,90 |
| 500 | 212,25 | 707,50 | 8490,00 |
| 600 | 305,64 | 1018,80 | 12225,60 |
| 700 | 416,01 | 1386,70 | 16640,40 |
| 800 | 543,36 | 1811,20 | 21734,40 |
| 900 | 687,69 | 2292,30 | 27507,60 |
| 1000 | 849,00 | 2830,00 | 33960,00 |
Конструкция расходомера РЭЛ-100
Расходомер Геликон «РЭЛ-100» состоит из электромагнитного первичного преобразователя расхода (ППР) и вторичного измерительного преобразователя (ВП). Расходомеры выпускаются компактного и раздельного исполнений.
При компактном исполнении ВП крепится непосредственно к ППР, и расходомер представляет единую конструкцию. При раздельном исполнении, ВП соединяется с ППР кабелем, через который осуществляется электрическая связь ВП и ППР. В этом случае, ВП монтируется отдельно от ППР в удобном для доступа месте.
ВП обеспечивает питанием ППР, управляет измерительными процедурами, сохраняет настройки расходомера и измеренные значения расхода нарастающим итогом в энергонезависимой памяти, индицирует и выводит на внешние устройства измерительную и другую информацию. ППР устанавливается в трубопровод с рабочей жидкостью и обеспечивает формирование первичного измерительного сигнала, поступающего на обработку в ВП.
- Особенности:
- Полностью сварной необслуживаемый датчик
- С полнопроходной проточной частью
- Модульная конструкция:
- Измерительная система состоит из проточной части и измерительного преобразователя. Доступен как в виде компактного, так и разнесенного исполнения.
- Компактное исполнение:
- Измерительный преобразователь 511Б: питание 110-240В переменного тока
- Измерительный преобразователь 521Б: питание 18-36В постоянного тока
- Измерительный преобразователь W800L/W800W: батарея питания
- Разнесенное исполнение:
- Настенный вариант измерительного преобразователя 211Б: питание 110-240В переменного тока
- Настенный вариант измерительного преобразователя 221Б: питание 18-36В постоянного тока
- Измерительный преобразователь W800F: батарея питания
Проточная часть ППР расходомера выполняется в виде отрезка трубы, который зажимается между двумя фланцами, приваренными к концам трубопровода в месте врезки расходомера.
Внутренняя поверхность проточной части в зависимости от назначения расходомера футеруется различными материалами: фторопластом, полиуретаном и т.д. Материал футеровки устойчив к воздействию наибольшего рабочего и испытательного давлений измеряемой среды и химически инертен к ней.
Руководство по эксплуатации
- Инструкция по монтажу
- Электрические схемы подключения
- Настройка и установка режимов работы
- Техническое обслуживание
- Возможные неисправности и методы их устранения
- Габаритные размеры и вес расходомера
