При открытом доступе составных частей теплосчётчика, например, узлов питания, которые подвергаются воздействию окружающей среды, происходит их преждевременный износ, и это может сказаться на работе всего узла учёта. Кроме того, важным вопросом остаётся защищённость теплосчетчика от постороннего вмешательства в работу.

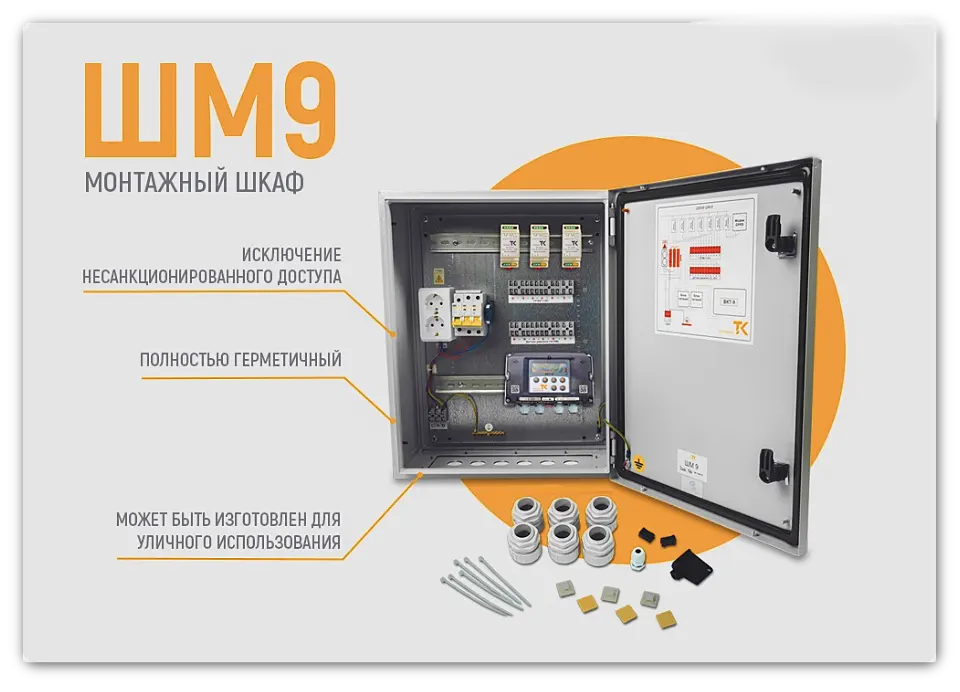

☞ Шкаф монтажный ШМ-9, который обеспечивает компактное размещение и защиту составных частей теплосчетчика ТСК-ТК, собранного на базе вычислителя количества теплоты ВКТ-9.
Шкаф представляет собой смонтированную комбинацию функциональных устройств, обеспечивающую подключение и стабильность работы теплосчетчика ТСК-ТК, сигнальных линий и питания приборов. Кроме того, для исключения несанкционированного доступа шкаф имеет встроенный замок и закрывается на ключ.
При необходимости шкаф ШМ9 также может быть изготовлен для уличного использования, полностью герметичный, с системой поддержания микроклимата для устойчивой работы приборов при любых погодных условиях.
Компактные размеры, относительно небольшой вес, тщательно продуманная комплектация делают монтажный шкаф ШМ9 оптимальным решением для размещения теплосчетчика ТСК-ТК в составе узлов учета или измерительных комплексов на объектах теплоэнергетики, промышленности и коммунального хозяйства.
Технические характеристики
| Напряжение питания | от сети переменного тока 220+22/-33В |
| Условия эксплуатации в закрытых помещениях: | |
| — температура окружающего воздуха | 10…50 °С |
| — относительная влажность | до 95% при температуре до 25°С |
| — атмосферное давление | 84…106,7 кПа |
| — механическая вибрация | частотой 5…25 Гц с амплитудой смещения до 0,1 мм |
| Степень защиты корпуса от пыли и влаги | IP55 по ГОСТ 14254 |
| Габариты | 500х400х200 мм |
| Масса | не более 15 кг |
Монтаж шкафа и составных частей теплосчетчика
Шкаф ШМ9 устанавливается на плоскую вертикальную поверхность. При установке шкафа следует предусмотреть свободное место справа от него для беспрепятственного открывания дверцы.
Снизу должно быть свободное пространство, достаточное для подводки кабельных линий и заземляющего проводника. Установка составных частей теплосчетчиков выполняется вне предприятия-изготовителя в соответствии с требованиями настоящего паспорта.
☞ Для ввода питающего напряжения 220В используется гермоввод PG-7. Для обеспечения герметичности кабель должен иметь круглое сечение и диаметр от 3 до 6 мм.
Линии питания и сигнальные линии от кабельных вводов до соответствующих клеммников проводятся вдоль боковой стенки шкафа и закрепляются с помощью держателей кабеля и кабельных стяжек, входящих в комплект поставки.
Модем может крепиться на защитный экран с помощью самоклеющейся ленты.
⚠︎ Подключение составных частей теплосчетчика, монтаж сигнальных цепей — производить при отключенном сетевом кабеле питания от клеммника L-N-G!
Монтаж шкафа ШМ9 и составных частей теплосчетчика выполняется согласно руководства по эксплуатации в следующей последовательности:
- Закрепить панель с гермовводами на нижней части шкафа.
- Установить блоки питания расходомеров, датчиков давления, модема (если необходимо) и вычислителя на DIN-рейку.

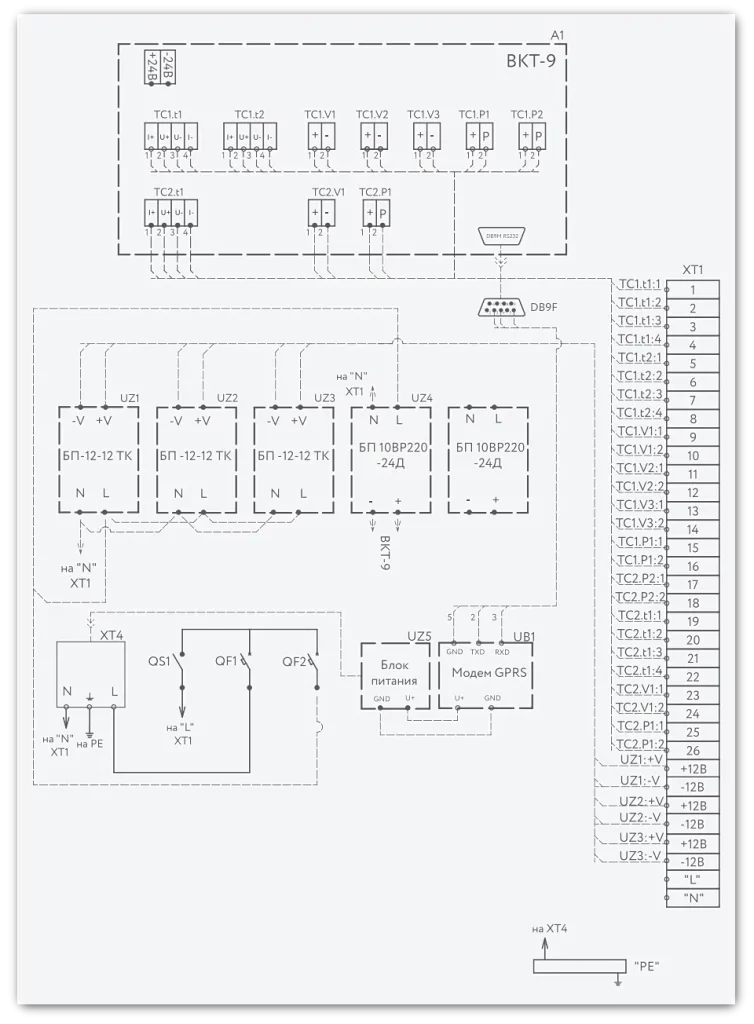

- Подключить в соответствии со схемой:
- блоки питания датчиков расхода и давления к клеммникам «~220
- «выходы» блоков питания к клеммам колодок: «ПРЭМ (12В)» и «Датчики давления (10..30В)»
- Закрепить и зафиксировать основание вычислителя ВКТ-9 на DIN-рейку.
- Подключить блок питания «ВКТ-9 (220/10-30В)» к разъему ХТ1 вычислителя (при наличии опции «БП»).
- Закрепить шкаф на месте установки.
- Завести сигнальные линии связи от датчиков и расходомеров через гермовводы и зажать.
- Подключить линии связи к вычислителю в соответствии со схемами, приведенными в их эксплуатационной документации. Для фиксации линий использовать стяжки и крепеж, входящие в комплект поставки.
- Завести в шкаф кабель питания через гермоввод PG7, подсоединить его согласно схеме и зажать. Для фиксации кабеля использовать держатели, входящие в комплект поставки.
☞ Неиспользуемые кабельные (гермовводы) вводы шкафа и вычислителя должны быть заглушены
⚠︎ Для исключения создания дополнительных заземляющих контуров и соответствия стандартам по электробезопасности, подводящий сетевой кабель должен быть 3-х жильным с заземлением.
После проверки работоспособности теплосчетчика и ввода узла учета в эксплуатацию, вычислитель пломбируется представителем ресурсоснабжающей организации.
⚠︎ При подключении к вычислителю внешних устройств (модем, компьютер) по интерфейсам RS-232 или RS-485 необходимо предусмотреть защиту от импульсных перенапряжений и помех (грозозащиту) с подсоединением ее к линии защитного заземления.
Требования по безопасности
К работе по монтажу шкафа допускаются лица, изучившие настоящий паспорт и прошедшие инструктаж по технике безопасности при эксплуатации электроустановок потребителей. По способу защиты от поражения электрическим током шкаф относится к классу I по ГОСТ 12.2.007.0.
Все работы, связанные с монтажом шкафа, а также монтажом вычислителя и блоков питания, должны производиться при отсутствии напряжения питания.
⚠︎ Не допускается эксплуатация шкафа без защитного заземления!
Изготовитель гарантирует соответствие шкафа требованиям технических условий ТУ 27.12.31-046-28692086-2018 при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
☞ Гарантийный срок – 24 месяца от даты продажи.
Изготовитель выполняет гарантийный ремонт шкафа при наличии его паспорта и сведений о рекламации.
Комплектность поставки
| Наименование | Обозначение | Кол-во | Примечания |
|---|---|---|---|
| Шкаф монтажный | ШМ-9 | 1 | |
| Паспорт | ТНРВ.656325.046-03 ПС | 1 | |
| Ключ | 1 | ||
| Ввод кабельный | PG-7LG | 1 | |
| Ввод кабельный | FN2606-26G | 6 | |
| Крепеж стяжки самоклеющийся | ААМ-20 | 6 | |
| Стяжка кабельная | ААВ 100 х 2.5 | 6 | |
| Ограничитель на din рейку | 4 | ||
| Светильник | ЛПО 2004А-2-6Вт 230В | 1 | По заказу |
| Акт рекламации (бланк) | 1 |
