Схема подключения счетчика Меркурий 234

Схема подключения счетчика Меркурий 234

Счетчики «Меркурий 234» имеют возможность соединения цепей тока и напряжения (для использования в счетчиках прямого включения». Для соединения цепей тока и напряжения необходимо установить винты «1», «2» и «3» как показано на рисунке:

⚠ Перед монтажом счетчика Меркурий 234 необходимо установить или снять винты «1», «2», «3» в зависимости от схемы включения счетчика электроэнергии.

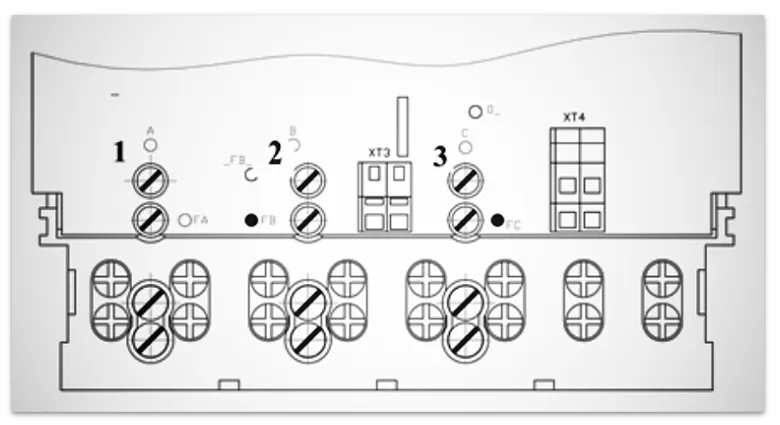

Винты для соединения цепей тока и напряжения счетчика Меркурий 234
Винты для соединения цепей тока и напряжения счетчика Меркурий 234

⇲ Подключение счетчиков к измерительным цепям тока и напряжения на объекте эксплуатации, включая цепи измерительных трансформаторов тока и напряжения, должно производиться в соответствии со схемой объекта эксплуатации и документацией на измерительные трансформаторы.

⚠ В трехфазных счетчиках прямого включения со сменным модулем (модификации ARTM -01, -02) питание на сменный модуль (NBIOT, DUAL SIM, модуль телемеханики и т. п.) поступает от фазы С. Если фаза С не подключена к счетчику (при подключении только фазы А и/или фазы В), питание на сменный модуль не поступает и связь со счетчиком через данный модуль связи не устанавливается.

⚠ В трехфазных счетчиках трансформаторного включения со сменным модулем (модификации ARTM кроме -01, -02) питание на сменный модуль поступает от линейного напряжения ВС. Если фаза В или С не подключена к счетчику, питание на сменный модуль не поступает и связь со счетчиком через данный модуль связи не устанавливается.

Схемы включения счетчика Меркурий 234

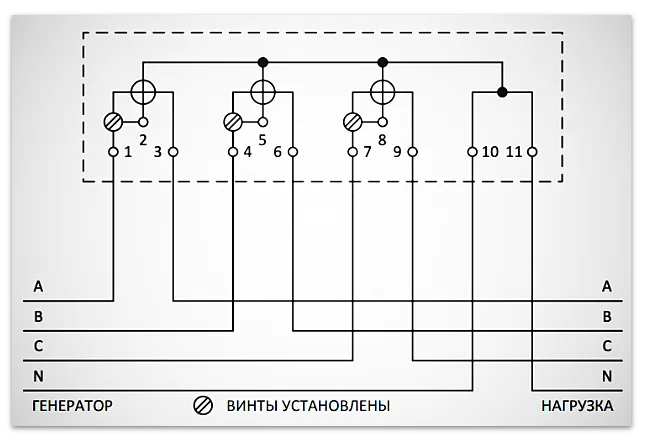

Схема подключения счетчика Меркурий 234 прямое включение
Схема подключения счетчика Меркурий 234. Прямое включение

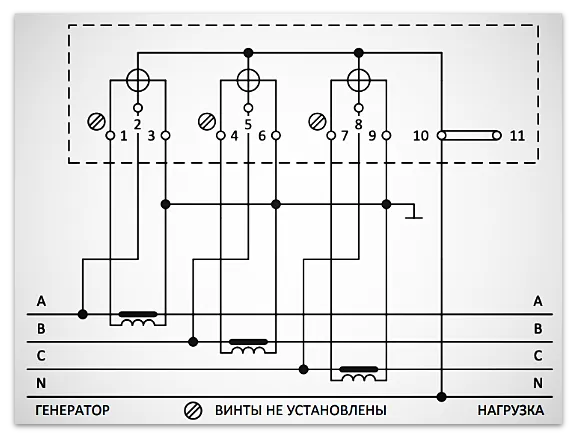

Схема подключения счетчика Меркурий 234 включение через три трансформатора тока
Схема подключения счетчика Меркурий 234. Включение через три трансформатора тока

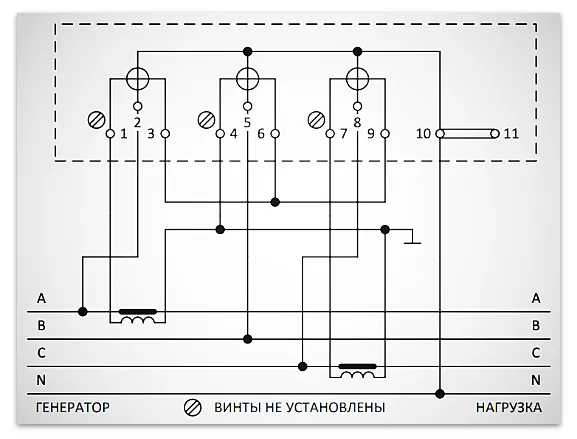

Схема подключения счетчика Меркурий 234 включение через два трансформатора тока
Схема подключения счетчика Меркурий 234. Включение через два трансформатора тока

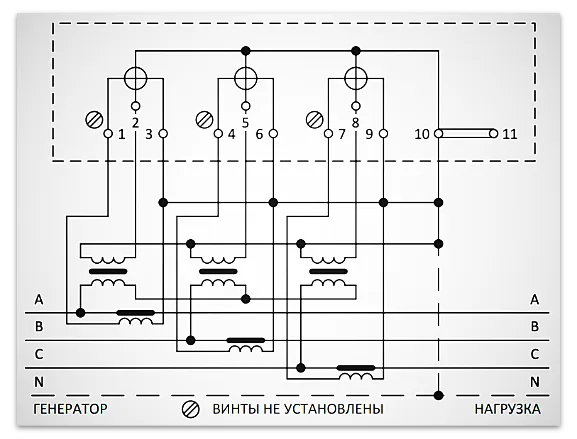

Схема подключения счетчика Меркурий 234 включение через три трансформатора напряжения и три трансформатора тока
Схема подключения счетчика Меркурий 234. Включение через три трансформатора напряжения и три трансформатора тока

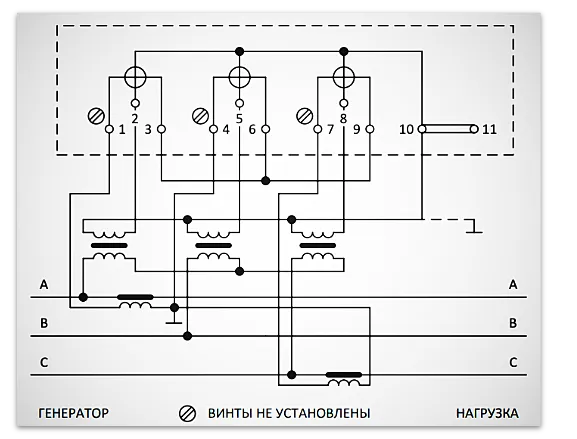

Схема подключения счетчика Меркурий 234 включение через три трансформатора напряжения и два трансформатора тока
Схема подключения счетчика Меркурий 234. Включение через три трансформатора напряжения и два трансформатора тока

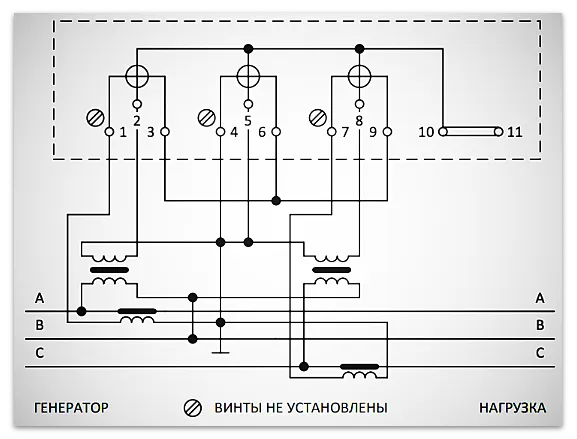

Схема подключения счетчика Меркурий 234 включение через два трансформатора напряжения и два трансформатора тока
Схема подключения счетчика Меркурий 234. Включение через два трансформатора напряжения и два трансформатора тока

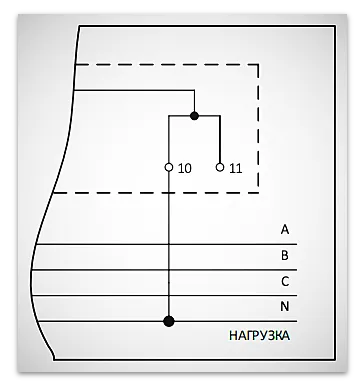

Примечание – Схема подключения трехфазного счетчика с подключением только одного проводника цепи нейтрали (см. рисунок ниже) допускается, но не рекомендуется к использованию, т. к. при обрыве проводника к счетчику потребитель останется под нагрузкой, а счетчик лишится нейтрали, что может привести к недостоверному учету электроэнергии и обесточиванию модуля связи.

Схема подключения счетчика Меркурий 234 только одного проводника нейтрали
Схема подключения счетчика Меркурий 234 (только одного проводника нейтрали)
