Технические характеристики Мастерфлоу МФ (Конвент)

Технические и метрологические характеристики Мастерфлоу МФ (Конвент)

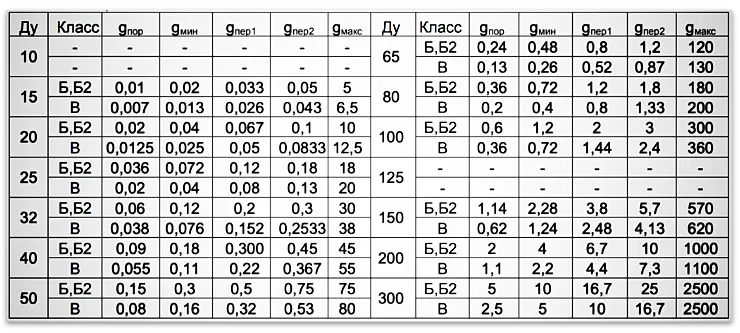

Порог чувствительности (gпор), значения минимального (gмин), переходных (gп1 и gп2) и максимального (gмакс) расходов в зависимости от диаметра условного прохода (Ду) и класса преобразователей расхода электромагнитных Мастерфлоу МФ (Конвент) приведены в таблице 1:

Таблица расходов в зависимости от диаметра условного прохода (Ду) Мастерфлоу МФ Конвент
Таблица 1. Расходы в зависимости от диаметра условного прохода (Ду) Мастерфлоу МФ Конвент

Расходомер Мастерфлоу МФ всех модификаций имеют импульсный выход, количество импульсов на котором пропорционально прошедшему объему жидкости. Дополнительные выходы позволяют преобразовать:

  • текущий расход – в последовательность электрических импульсов (меандр), с частотой пропорциональной расходу (максимальная частота преобразования -1000 Гц) – для модификаций МФ-Ч ;
  • текущий расход — в пропорциональный расходу сигнал постоянного тока: (0…5) мА на сопротивлении нагрузки не более 1кОм или (4…20) мА на сопротивлении нагрузки не более 250 Ом для модификаций МФ-Т1 и МФ-Т2;
  • измеренные значения расхода (объема) — в выходной сигнал интерфейса RS-232 ( для модификаций МФ-И) или RS-485.

Характеристика, определяющая зависимость прошедшего объема жидкости и количества импульсов на выходе МФ, имеет вид:

G = Δu * N,

где,

  • G — объем протекшей жидкости, м3;
  • Δu — цена импульса на импульсном выходе (см. таблицу 2);
  • N — количество импульсов на импульсном выходе.

Характеристика, определяющая зависимость расхода и частоты выходного сигнала на частотном выходе Мастерфлоу МФ, имеет вид:

g = (fвых / fмакс) * gмакс

где,

  • fвых — частота сигнала на частотном выходе, Гц ;
  • fмакс =1000 Гц максимальная частота преобразования сигнала; gмакс- максимальный объемный расход для данного Ду, м3 /ч;
  • g — текущее значение объемного расхода, м3 /ч.

Характеристика, определяющая зависимость расхода и выходного сигнала постоянного тока на токовом выходе МФ, имеет вид:

g = (Iвых — I0) * (gмакс / (Iмакс-I0))

где,

  • Iвых- значение выходного тока, мА;
  • I0 — значение тока при нулевом расходе — 0 или 4 (мА);
  • I макс — максимальный выходной ток 5 мА (для МФ-Т1) или 20 мА (для МФ-Т2);
  • g — текущее значение объемного расхода, м3 /ч;
  • gмакс — максимальный объемный расход для данного Ду, м3 /ч.

Цена импульса

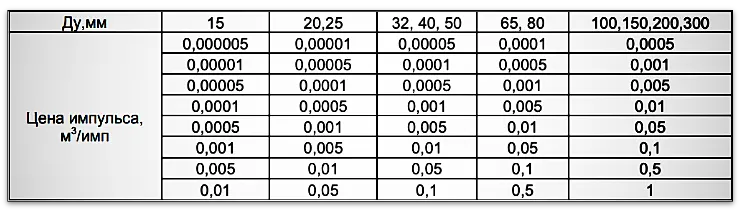

Цена импульса на импульсном выходе оговаривается при заказе изделия и выбирается из ряда в соответствии с таблицей 2:

Цена импульса на импульсном выходе Мастерфлоу МФ
Таблица 2. Цена импульса на импульсном выходе Мастерфлоу МФ

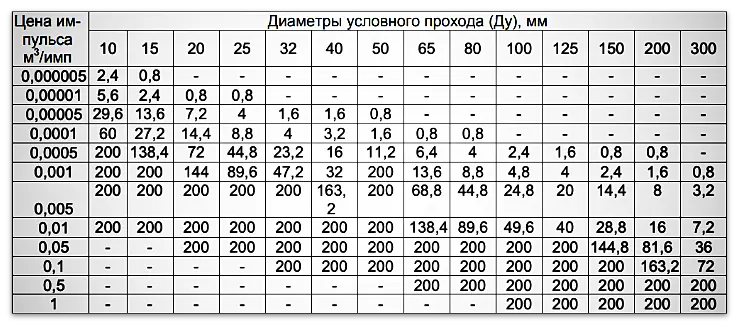

Максимальные длительности выходных импульсов (мс) в зависимости от цены и Ду МФ приведены в таблице 3:

Максимальные длительности выходных импульсов (мс) в зависимости от цены и Ду Мастерфлоу МФ
Таблица 3. Максимальные длительности выходных импульсов (мс) в зависимости от цены и Ду Мастерфлоу МФ

Цена и длительность импульса на импульсном выходе оговаривается при заказе изделия и выбирается из ряда в соответствии с таблицей 2.2. в зависимости от входных технических параметров используемого вторичного прибора.

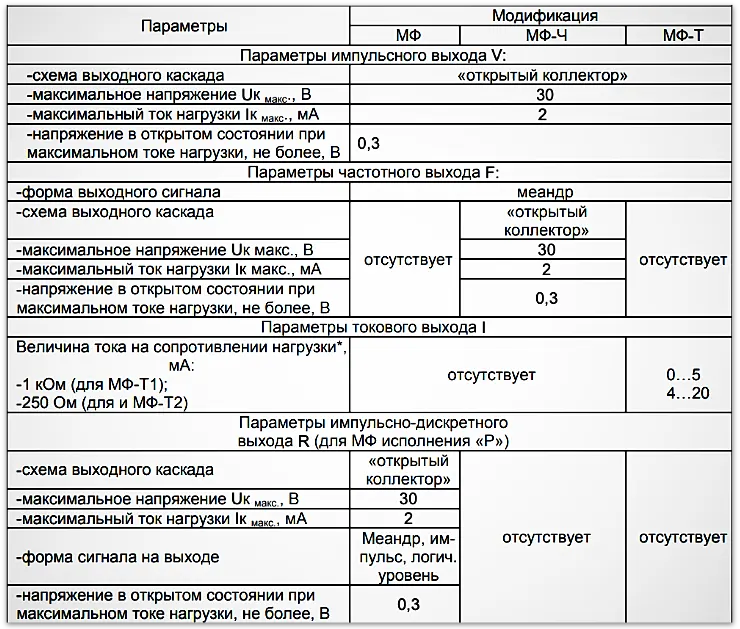

Нагрузочные характеристики выходов для различных модификаций преобразователей приведены в таблице 4

Нагрузочные характеристики выходов для различных модификаций преобразователей Мастерфлоу МФ
Таблица 4. Нагрузочные характеристики выходов для различных модификаций преобразователей Мастерфлоу МФ

* сопротивление нагрузки с учетом сопротивления проводов

Параметры, отображаемые на ЖКИ дисплее для Мастерфлоу МФ исполнения «И», приведены в таблице 5:

Объемный расход g, м3
Объем жидкости, прошедшей через преобразователь в прямом направлении V+, м3
Объем жидкости, прошедшей через преобразователь в обратном направлении V-, м3 (для исполнений -Р)
Время работы Траб, (часы-минуты)
Время текущее Ттек, (часы-минуты)
Цена выходного импульса С, л/имп
Длительность выходного импульса t, мс
Пороговое значение объемного расхода gпор, м3
Максимальное значение объемного расхода gмах, м3
Дробная часть объема при прямом направлении потока (для поверки), Vпов+, м3
Дробная часть объема при обратном направлении потока (для поверки), Vпов -, м3
Таблица 5. Параметры, отображающиеся на ЖКИ дисплее для Мастерфлоу МФ исполнения «И»

Преобразователи Мастерфлоу МФ имеют счетчики объема жидкости, прошедшей в прямом и обратном (исполнение Р) направлении, счетчик суммарного времени работы прибора.

☞ Показания всех счетчиков сохраняются каждый час в энергонезависимой памяти, отображаются на ЖКИ (для исполнения И) и могут быть выведены на внешнее устройство через интерфейс RS-232 (RS-485) (например, с применением программного обеспечения «МастерФлоу-Сервис»).

  • Под суммарным временем работы понимается время, в течение которого прибор был включен (т.е. на него было подано питание);
  • Дискретность счетчика суммарного времени работы – 1 мин.

Метрологические характеристики

Отношения минимального (gмин) и переходных (gп1, gп2) расходов к максимальному (gмакс) в зависимости от диаметра условного прохода (Ду) и класса Мастерфлоу МФ приведены в таблице 6.

Классыgминgпер1gпер2
Б, Б2gмакс / 250gмакс / 150gмакс / 100
Вgмакс / 500gмакс / 250gмакс / 150
Таблица 6. Отношения минимального и переходных расходов к максимальному в зависимости от диаметра условного прохода (Ду) и класса расходомера

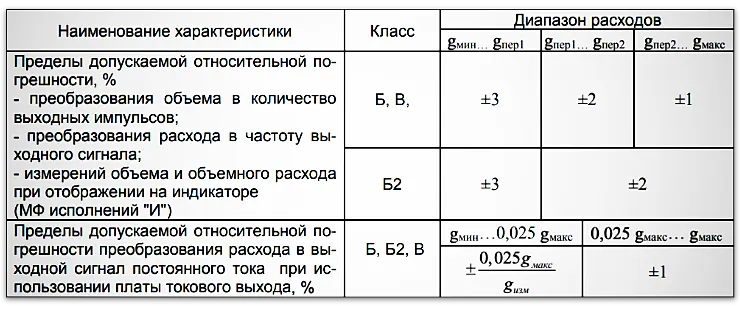

Метрологические характеристики Мастерфлоу МФ в зависимости от диапазона расходов и класса представлены в таблице 7:

Метрологические характеристики Мастерфлоу МФ в зависимости от диапазона расходов и класса
Таблица 7. Метрологические характеристики Мастерфлоу МФ в зависимости от диапазона расходов и класса

☞ Пределы погрешности при измерении времени, (для исполнений МФ-И), % ±0,05

Эксплуатационные характеристики

Наименование параметраЗначение параметра
Диапазон частот на частотном выходе, Гц0,1 … 1000
Диапазоны токов на токовом выходе, мАот 0 до 5 (от 4 до 20)
Диапазон температуры рабочей среды, ºСот плюс 0,5 до плюс 150
Избыточное давление рабочей среды, МПа, не более1,6 или 2,5
Гидравлические потери на номинальном (0,5gмакс) расходе, МПа, не более0,005
Номинальное напряжение электропитания постоянным током, В12
Потребляемая электрическая мощность, Вт, не более7,5
Степень защиты МФ по ГОСТ 14254IP65
Исполнение по устойчивости к вибрации по ГОСТ Р 52931группы N1
Исполнение по устойчивости к климатическим воздействиям по ГОСТ Р 52931С3
Устойчивость к внешнему (50 Гц) магнитному полю напряженностью, А/мдо 400
Средний срок службы изделия, лет, не менее12
Средняя наработка на отказ, не менее, ч75000
Таблица 8. Эксплуатационные характеристики при использовании расходомера Мастерфлоу РФ

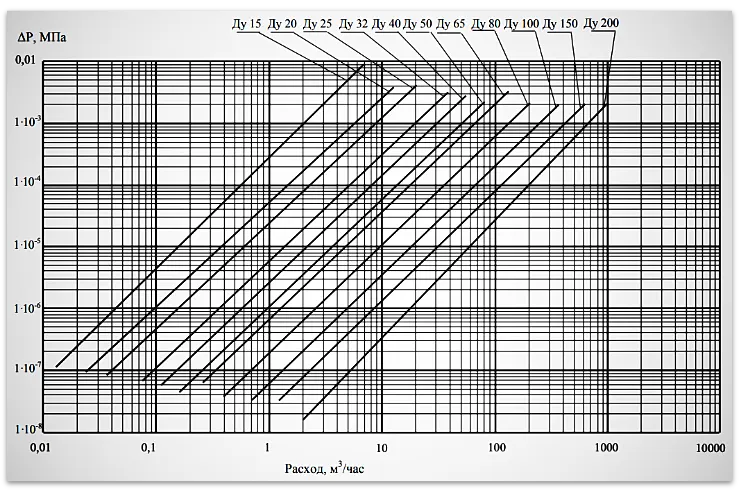

Гидравлическое сопротивление расходомеров Мастерфлоу МФ на различных расходах приведено в графике:

График зависимости потерь давления на приборе от текущего расхода Мастерфлоу МФ Конвент
График зависимости потерь давления на приборе от текущего расхода Мастерфлоу МФ Конвент

Время реакции на изменение расхода

Время реакции* (Tреак) на изменение расхода (для заводских установок значения интегратора расхода**):

  • при отключенном фильтре, не более — 1 c,
  • при включенном фильтре, не более — 7 c.

Tреак (время реакции) — время, по истечении которого, при ступенчатом (скачкообразном) изменении расхода, измеренное преобразователем значение расхода, будет соответствовать реальному.

☞ Детали электромагнитных преобразователей расхода Мастерфлоу МФ (Конвент), соприкасающиеся с измеряемой средой, изготовлены из материалов устойчивых к ее воздействию, не изменяющих ее качества и допущенных к применению Минздравом России.
