После установки на компьютер программы Pult01 (Архив) для чтения и считывания настроечных параметров и архивных данных с расходомера ПРЭМ (Теплоком) необходимо установить связь самим преобразователем расхода.

Установка подключения

Для установления связи с расходомером ПРЭМ необходимо следующие действия:

  1. Настроить канал связи (см. Настройка канала связи)
  2. Установить джампер J4"Protect" на электронной плате ПРЭМ.
  3. Подключить ПРЭМ к компьютеру по схемам, приведенным в статье руководства пользователя «Типовые схемы подключения«.

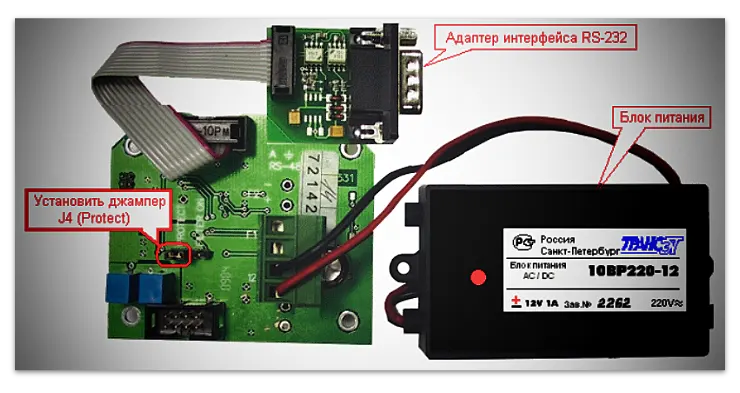

    Схема подключения RS 232 на плате расходомера ПРЭМ
  4. Нажать на кнопку ➤ «Установить связь с прибором».

Если расходомер ПРЭМ с сетевым адресом, указанным при настройке, подключен к компьютеру и параметры каналов связи ПРЭМ и компьютера совпадают, то в строке состояния выводится сообщение: «Операция успешно завершена».

В противном случае выводятся сообщения об ошибках:

  • Отсутствие связи с прибором при неправильном подключении или некорректной настройке связи:
    Сообщение об ошибке связи с расходомером ПРЭМ

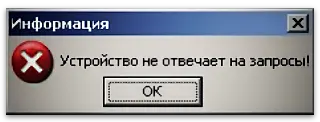

  • Сообщение выводится в случае отсутствия джампера J4:Сообщение об ошибке связи с расходомером ПРЭМ при отсутствии джампера J4

В этом случае необходимо проверить (установить):

  • соответствие сетевого адреса ПРЭМ с адресом, заданным в программе Pult01 (Архив).
  • скорость передачи информации и номер используемого Com-порта компьютера. Скорость передачи должна быть равна 1200 бит/с.

Настройка канала связи

Для настройки канала связи с прибором необходимо установить в программе Pult01 (Архив):

  • номер Сom-порта;
  • скорость передачи данных (при работе по интерфейсу RS232 скорость обмена должна быть только (!) — 1200 бит/с.);
  • число попыток запросов и интервал между ними;
  • используемый транспортный протокол.

Последовательность действий при настройке канала связи:

  1. Выбрать в меню «Настройки» команду «Канал связи».

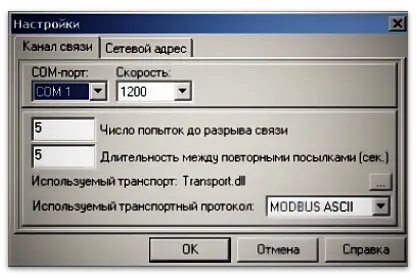

  2. В раскрывшемся окне выбрать номер используемого Com-порта компьютера иустановить скорость передачи информации.Выбор номера Com-порта компьютера и скорости передачи информации из расходомера ПРЭМ

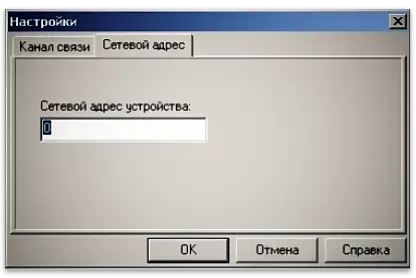

  3. В окне «Сетевой адрес» установить требуемый сетевой адрес.Выбор сетевого адреса для связи с расходомером ПРЭМ

Примечания

  • При работе по интерфейсу RS485 скорость обмена может быть установлена любой, но обязательно (!) равной скорости, установленной в ПРЭМ.
  • Разрешение работы интерфейса RS485 и скорость обмена устанавливаются с помощью программы Pult01-P.
  • При наличии одного ПРЭМа, подключенного к компьютеру можно использовать сетевой адрес 0, независимо от настроек ПРЭМ.
