Датчик температуры воздуха ЛЭРС МС-Т NB-IoT

Датчик температуры воздуха ЛЭРС МС-Т NB-IoT

В семействе устройств ЛЭРС появился автономный NB-IoT датчик температуры воздуха ЛЭРС МС-Т. Комнатные датчики ЛЭРС МС предназначены для создания систем диспетчеризации и управления климатом в жилых, общественных и административных зданиях и помещениях. Датчики измеряют значения параметров воздуха в помещении и передают их по сети NB-IoT на сервер.

Стандарт связи NB-IoT позволяет устройствам передавать данные через сети сотовых операторов. К настоящему времени большие зоны покрытия сети NB-IoT, недорогой тариф передачи данных, запас автономной работы от батареи до 6 лет, делает это устройство крайне востребованным.

Хотите купить контроллеры и датчики ЛЭРС или программу ЛЭРС УЧЕТ? Нужен подбор оборудования и оптовые ценыОтправьте заявку и реквизиты компании. С нас обратный звонок и выгодное предложение.

Модельный ряд

Автономные комнатные датчики температуры воздуха производства ООО «ЛЭРС-КОМ» выпускаются следующих типов:

  • ЛЭРС МС-Т – датчики температуры;
  • ЛЭРС МС-ТВ – датчики температуры и влажности;
  • ЛЭРС МС-ТУ – датчики температуры и концентрации угарного газа (СО).

Основные технические характеристики

Диапазон измерения, °С-20…+50
Пределы допускаемой основной абсолютной погрешности, °С±0,1
Настройка периодичности измерения и архивирования значений, минут1, 3, 5, 10, 15, 20, 30, 60 (по умолч.: 5 мин)
Настройка периодичности передачи значений на сервер, часов1, 2, 3, 6, 12, 24, 36, 48, 96 (по умолч.: 1 час)
Глубина архива измерений по каждому параметру (Т, В, У)7000 измерений
Технология связи с серверомLTE NB-IoT
Поддерживаемые частотные диапазоныB1/B2/B3/B4/B5/B8/B12/B13/B17/B18/B19/B20/ B25/B28/B66/B70/B85
Поддерживаемые протоколыTCP
АнтеннаВнутренняя
SIM-картаMicroSIM, 1 шт
Способ монтажанастенный
Автономное питаниеБатарея LiSOCl2 (AA) 2400 мА*ч, 3.6В
Срок службы батареи (штатный режим работы, отправка 1 раз в сутки, хороший уровень сигнала)до 6 лет
Ток потребления в режиме покоя (нет обмена данными), мкА7
диапазон температуры окружающей среды, °Сот -40 до +70
диапазон относительной влажности окружающей среды при 35 °С, %, не более;95
диапазон атмосферного давления, кПаот 97 до 104
Габаритные размеры (длина × ширина × высота), мм81×81×28
Масса, кг0,05
Степень защиты по ГОСТ 14254-96IP20
Средний срок службы, лет12
Средняя наработка на отказ, ч, не менее70000
NB-IoT Датчики ЛЭРС – Руководство по эксплуатации. Основные технические характеристики

Надежность

Датчики ЛЭРС МС-Т являются устройствами непрерывного длительного применения и соответствует требованиям ГОСТ 27.003-2016.

Автономная работа до 6 лет от батареи типа АА, срок зависит от настроек частоты передачи данных

Наработка на отказ состав- ляет не менее 70000 ч в рабочих условиях применения. Средний срок службы составляет не менее 12 лет.

Гарантийный срок эксплуатации 36 месяцев со дня продажи, отмеченного в паспорте, но не более 72 месяцев со дня выпуска.

Защита от несанкционированного доступа

Защита от несанкционированного доступа соответствует ГОСТ Р 50739- 95 и осуществляется на программном уровне (в протоколе обмена отсутству- ют команды стирания измеренных значений).

Внешний вид и состав изделия

Датчики ЛЭРС МС конструктивно выполнены в пластиковом корпусе со съёмной крышкой, внутри которого расположена основная плата и модуль связи NB-IoT со слотом для sim-карты и антенной.

NB-IoT — стандарт связи Интернета вещей для передачи небольших объемов данных с заданным периодом. Стандарт основан на технологии малой мощности (LPWAN), что уменьшает энергопотребление IoT-устройств.

На корпусе имеются отверстия для крепления датчика на стену или потолок. Для обеспечения свободного доступа измеряемой среды к чувствительному элементу с каждой стороны корпуса предусмотрены вентиляционные отверстия.

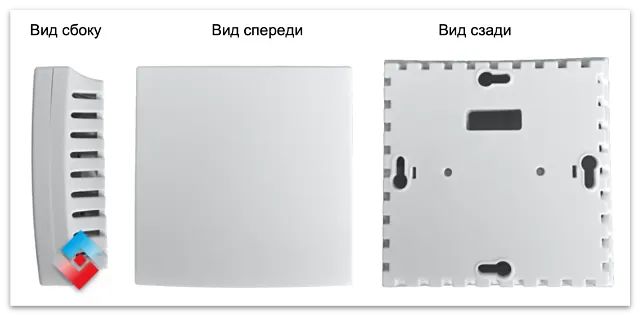

Внешний вид датчика ЛЭРС МС
Внешний вид датчика ЛЭРС МС
Внешний вид основной платы NB-IoT датчика температуры воздуха ЛЭРС МС-Т
Внешний вид основной платы NB-IoT датчика температуры воздуха ЛЭРС МС-Т

Эксплуатация датчика

Настройка

Настройка выполняется при открытой крышке и вставленной SIM-карте. При подключении ПК необходимо питание датчика от батареи. Если батарея отсутствует, то после её установки (перед выполнением пункта 1) подождать 1 минуту для подзарядки буферного конденсатора.

  1. Включить питание датчика от батареи, установив перемычку.
  2. C помощью кабеля USB – miniUSB подключить разъем датчика к ПК (ноутбуку, планшету). На плате датчика загорится зелёный светодиод.
  3. Запустить утилиту конфигурирования «ЛЭРС МС Конфигуратор», выбрать необходимый COM-порт и установить связь с устройством.
  4. В окне утилиты установить необходимые параметры:
    • ip-адрес (либо DNS-имя) и порт сервера,
    • интервал времени для измерений (снятия показаний),
    • интервал времени для передачи данных на сервер.
  5. Нажать кнопку “Сохранить и перезагрузить”. Дождаться информационного сообщения об успешном завершении записи.
  6. Нажать кнопку “Отправить тестовое сообщение”. Дождаться информационного сообщения об успешной отправке тестового пакета данных на сервер. Проверить на сервере поступившее от датчика сообщение.
  7. Датчик настроен. Можно отключать датчик от ПК и закрывать крышку.

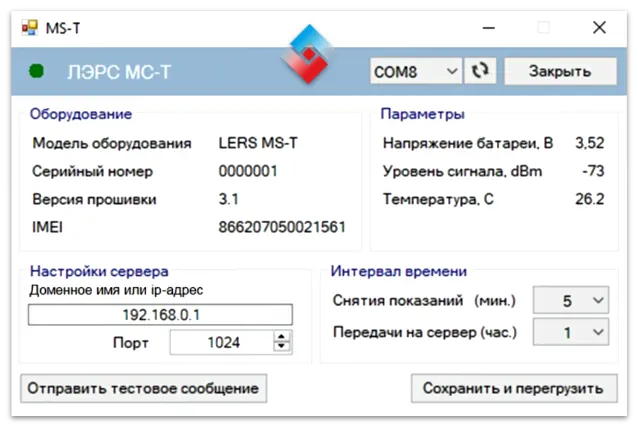

Окно утилиты конфигурирования датчика температуры воздуха ЛЭРС МС-Т
Окно утилиты конфигурирования датчика температуры воздуха ЛЭРС МС-Т

Скачать утилиту конфигурирования «ЛЭРС МС Конфигуратор» (MSConfig – 13,3 кВ)СКАЧАТЬ

Световая индикация

При включении питания (нажатии кнопки сброса), если SIM-карта обнаружена, начинается регистрация в сети (светодиод мигает с частотой 1 раз в секунду).

После успешной регистрации светодиод гаснет. Если произошла ошибка чтения SIM-карты, светодиод мигает с периодом 3 раза в секунду.

При начале отправки тестового сообщения светодиод мигает 1 раз в секунду, при успешной отправке светодиод гаснет. Если истекло время ожидания соединения с сервером (произошла ошибка связи), светодиод будет ми- гать с периодичностью 3 раза в секунду.

Техническое обслуживание

Техническое обслуживание датчиков ЛЭРС МС следует производить не реже, чем 1 раз в год по следующему алгоритму:

  • извлечь батарею и измерить напряжение на её контактах, если напряжение менее 3 В – заменить батарею; при наличии подтёков зачистить места контактов;
  • проверить состояние чувствительных элементов датчика и при необходимости удалить с них загрязнения и налёт;
  • сверить показания датчика с показаниями других поверенных измери- тельных приборов; при значительном расхождении показаний выпол- нить внеочередную поверку датчика.

При выявлении неисправности датчика отправить его изготовителю для ремонта с указанием характера неисправности.

Комплект поставки

  • Датчик ЛЭРС МС Паспорт – 1 шт.
  • Крепёжный комплект – 1 шт.
  • Гарантии изготовителя – 1 шт.

Цена датчика

НаименованиеЦена, руб.
Датчик температуры воздуха NB-IOT-MS-T7 000 ₽
