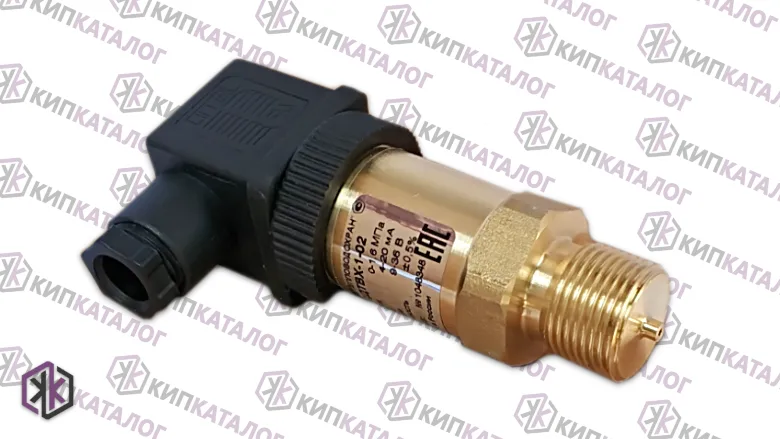

Преобразователь давления ПДТВХ-1-02

Преобразователь давления ПДТВХ-1-02

Преобразователь давления ПДТВХ-1-02 предназначен для измерения давления жидких и газообразных сред, его преобразования в электрический унифицированный аналоговый выходной сигнал постоянного тока с нижним и верхним предельными значениями (4-20) мА, передаваемый по линии электрической связи для дистанционной передачи.

Тип преобразователей ПДТВХ-1 (Тепловодохран) зарегистрирован в Государственном реестре средств измерений РФ под №43646-10 (свидетельство действительно до 14.01.2025 г.)

Хотите купить приборы учета, GPRS модемы или счетчики-регистраторы Пульсар (Тепловодохран)? Нужны оптовые ценыОтправьте заявку и реквизиты компании. С нас обратный звонок и выгодное предложение.

Технические характеристики

Верхние пределы измеряемого давления и предельные давления перегрузки (указаны в скобках): 0,1 (0,25); 0,25 (0,625); 0,4 (1,0); 0,6 (1,5); 1,0 (2,5); 1,6 (4,0); 2,5 (6,25); 4 (10,0); 6 (15,0); 10 (17,5); 16 (28,0); 25 (37,5); 40 (60,0) МПа. При выпуске с предприятия-изготовителя преобразователи настраиваются на верхний предел измеряемого давления, выбираемый в соответствии с заказом. Нижний предел равен нулю.

Электрическое питание преобразователей должно осуществляться от источника постоянного тока напряжением от 9 до 36 В. Пульсация напряжения не должна превышать ±0,5% значения напряжения питания.

Нагрузочное сопротивление для преобразователей с выходным сигналом 4-20 мА не должно превышать значения:

R = (U – 9) / 20, где

  • R – верхнее предельное значение нагрузочного сопротивления, кОм;
  • U – напряжение питания, В.

Пределы допускаемой основной погрешности γ, выраженные в процентах от диапазона измерения или от диапазона изменения выходного сигнала: ±0,2; ±0,25; ±0,4; ±0,5; ±0,6; ±1,0 %.

Дополнительная температурная погрешность преобразователей на каждые 10 °С не превышает, %: ±0,20; ±0,25; ±0,35; ±0,45; ±0,5; ±0,6 соответственно для преобразователей с основной погрешностью ±0,2; ±0,25; ±0,4; ±0,5; ±0,6; ±1,0 %

Преобразователи герметичны и выдерживают на прочность испытательное давление, в 1,5-2,5 раза, превышающее верхний предел измерений в зависимости от диапазона.

Диапазон температур измеряемой среды от минус 45 до плюс 110 °С. В случае превышения температуры измеряемой жидкости значения 110 °С перед преобразователем рекомендуется устанавливать радиатор. Диапазон температур окружающей среды от минус 40 до плюс 80 °С, при относительной влажности от 30 до 80 %.

По степени защиты от проникновения пыли, посторонних тел и воды преобразователи соответствуют исполнению IP65 по ГОСТ 14254. Изоляция между электрической цепью и корпусом при температуре плюс 23 °С и относительной влажности 80% выдерживает напряжение 500В (действующее значение) в течение 1 мин.

Изоляция между электрической цепью и корпусом при температуре плюс 40 °С и относительной влажности (98±2)% выдерживает напряжение 300В (действующее значение) в течение 1 мин. Электрическое сопротивление изоляции между электрической цепью и корпусом при температуре 23 °С и относительной влажности 80% не менее 20 МОм.

Потребляемая мощность преобразователя не более 0,8 Вт. Электрическое сопротивление изоляции между электрической цепью и корпусом при температуре 35 °С и относительной влажности (98±2)% не менее 0,5 МОм. Электрическая емкость преобразователя не более 0,015 мкФ.

Средний срок службы – 14 лет. Масса преобразователя не более 0,2 кг.

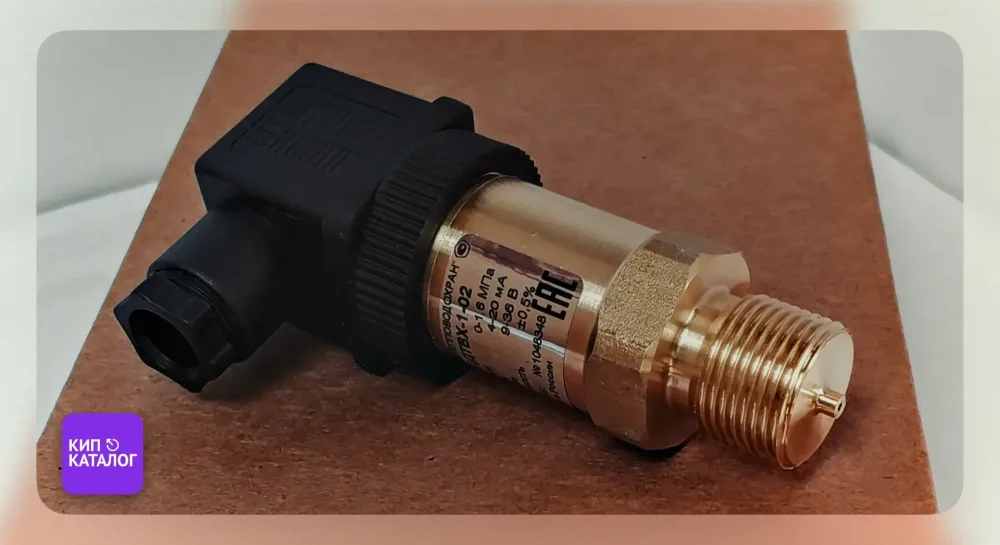

Монтаж и эксплуатация преобразователей давления ПДТВХ-1-02

Поверка преобразователя

Периодической и внеочередной поверкам подлежат преобразователи, используемые в сферах действия Закона РФ «Об обеспечении единства измерений». Преобразователи, используемые вне сфер действия Закона, могут подвергаться калибровке. Межповерочный интервал:

  • для преобразователей с погрешностью 0,2-0,4% – 2 года;
  • для преобразователей с погрешностью 0,5-1,0% – 4 года.

Преобразователь избыточного давления ПДТВХ-1-02 подлежит поверке по МИ 1997-89 «Преобразователи давления измерительные. Методика поверки».

Цена ПДТВХ-1-02

Указанная цена за преобразователь давления ПДТВХ-1-02 актуальна только на дату публикации статьи

Исполнение датчика давленияЦена, руб. (без НДС)
ПДТВХ-1-02-0,6-0,54 081
ПДТВХ-1-02-1,0-0,54 081
ПДТВХ-1-02-1,6-0,54 081
Прайс-лист стоимости датчика давления ПДТВХ-1-02
