Датчики давления тип РПД-И Росма. Руководство по эксплуатации

Датчики давления тип РПД-И. Руководство по эксплуатации

⎋ Руководство по эксплуатации датчика давления РПД-И (Росма). Техничесикие характеристики и инструкция по монтажу, схема подключения и габариты

Датчики давления типа РПД-И (РПД-В, РПД-ИВ) предназначены для измерения и непрерывного преобразования избыточного (РПД-И), вакуумметрического (РПД-В), вакуумметрического и избыточного (РПД-ИВ) давлений в унифицированный выходной сигнал постоянного тока.

Измеряемые среды — не кристаллизующиеся жидкости, газы и пары, неагрессивные к нержавеющей стали.

Область применения: системы сбора данных, автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности и городского хозяйства.

Технические характеристики

  • Диапазон измерений давлений, МПа
    • РПД-И → 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
    • РПД-В → −0,1…0
    • РПД-ИВ → −0,1…0,1 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
  • Класс точности
    • 0,5 / 1,0
  • Предельное давление перегрузки
    • 200% от ВПИ, кроме РПД-И 0…100 МПа, РПД-В, РПД-ИВ
  • Диапазон рабочих температур, °C
    • Окружающая среда: −40…+100
    • Измеряемая среда: −40…+100
  • Выходной сигнал, мА
    • 4…20
  • Напряжение питания, В
    • 12…36
  • Потребляемая мощность, Вт
    • Не более 1
  • Время отклика, мс
    • ≤5
  • Корпус и штуцер
    • IP65, нержавеющая сталь 08Х17Н13М2
  • Электрическое присоединение
    • Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом
  • Резьба присоединения
    • G¼, G½ или М20×1,5
  • Межповерочный интервал
    • 5 лет
  • Климатическое исполнение
    • Группа В3 по ГОСТ Р 52931;
    • климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
  • Техническая документация
    • НСРП. 421262.001ТУ
    • ГОСТ 22520-85

Пример обозначения датчика

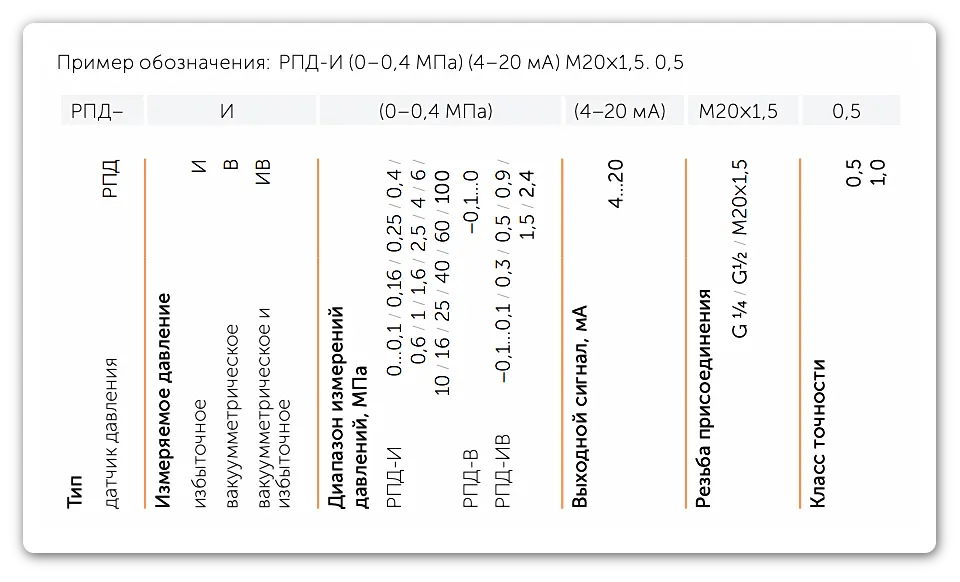

Карта заказа датчиков давления типа РПД-И Росма. Пример обозначения
Изображение 1. Карта заказа датчиков давления типа РПД-И Росма. Пример обозначения

Монтаж и эксплуатация

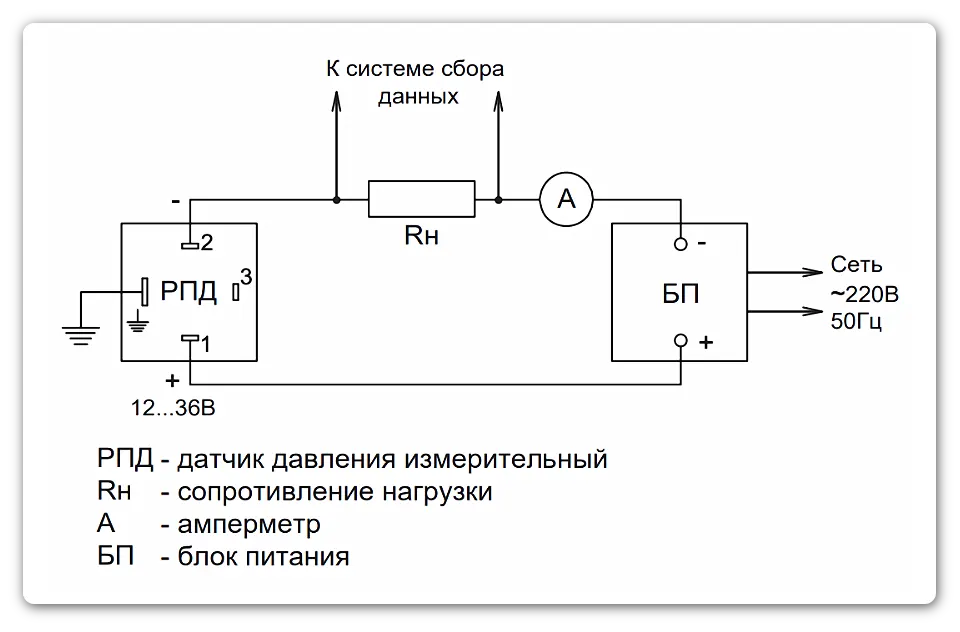

Схема подключения датчика давления типа РПД-И Росма к блоку питания
Изображение 3. Схема подключения датчика давления типа РПД-И Росма к блоку питания
  • РПД — датчик давления измерительный
  • Rн — сопротивление нагрузки
  • А — амперметр
  • БП — блок питания

Монтаж (демонтаж) приборов производить при отсутствии давления в трубопроводе.

⚠︎ При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается.

Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При работе в ситуации кратковременных скачков давления выше верхнего предела измерения прибора, рекомендуется устанавливать перед прибором клапан ПК-М.

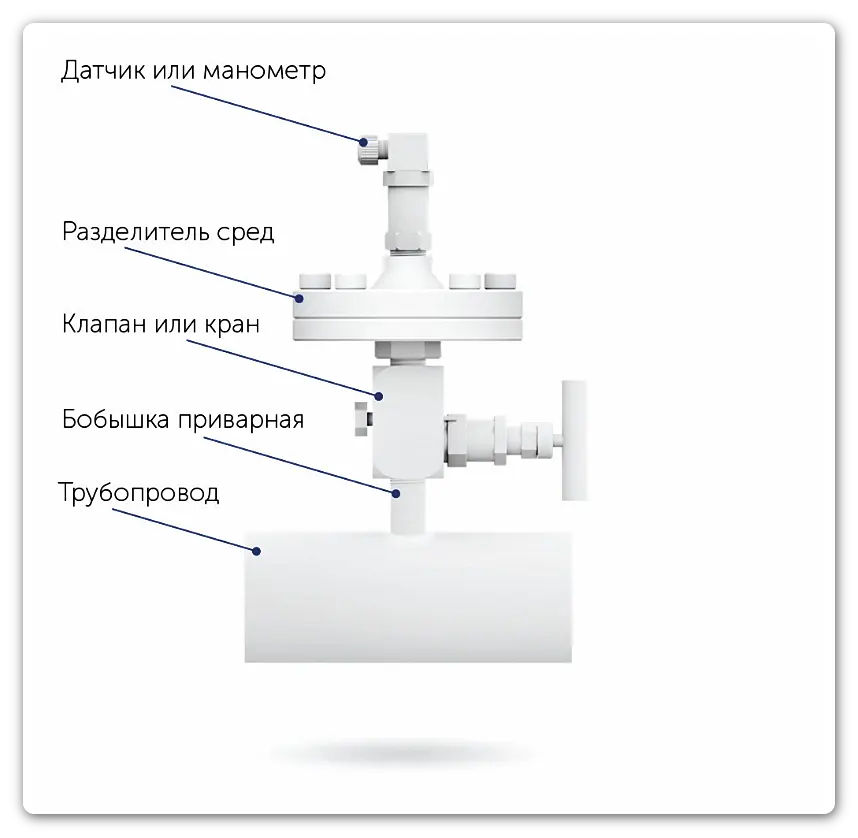

Схема установки датчика давления типа РПД-И Росма на трубопровод через разделитель сред
Изображение 4. Схема установки датчика давления типа РПД-И Росма на трубопровод через разделитель сред

Для защиты чувствительного элемента датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

Помимо прямого монтажа датчика давления с разделителем сред, возможен вариант объединения через соединительный рукав длиной до 5м.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку. Также петлевая трубка может устанавливаться для уменьшения влияния температуры среды на точность измерений.

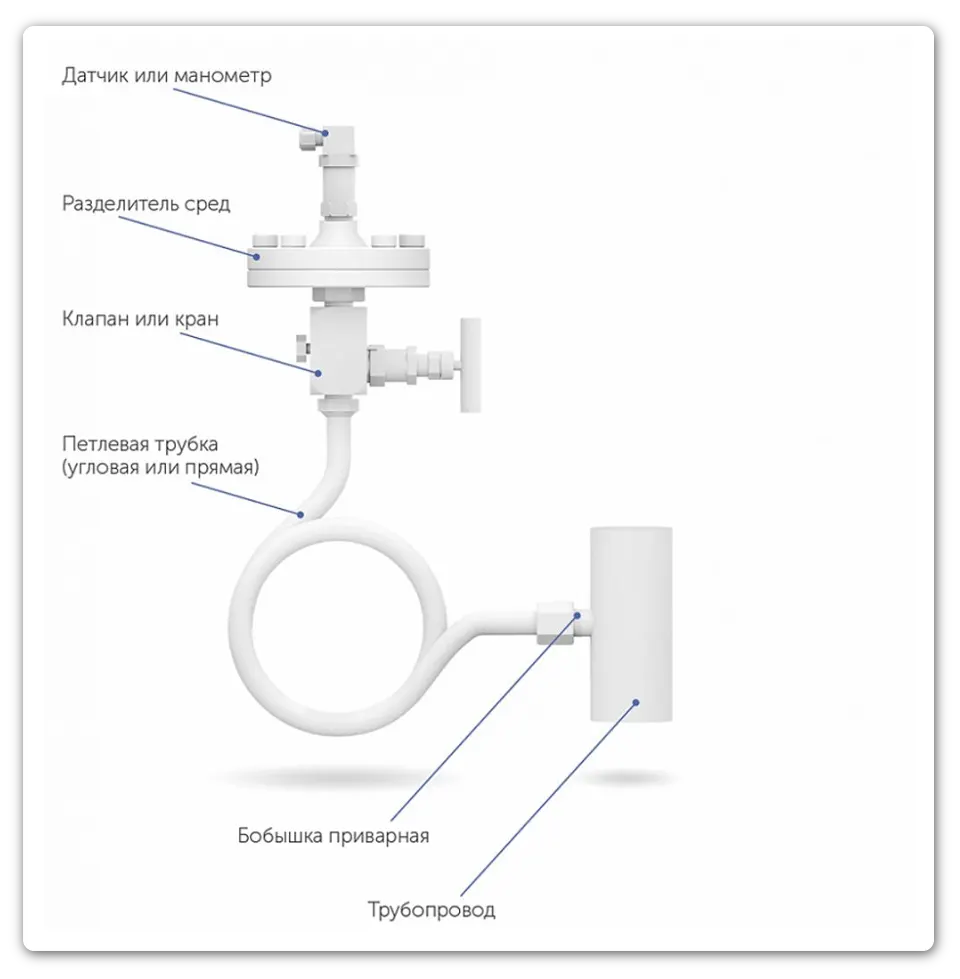

Схема установки датчика давления типа РПД-И Росма на трубопровод через петлевую трубку
Изображение 5. Схема установки датчика давления типа РПД-И Росма на трубопровод через петлевую трубку

Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; погрешность измерений превышает допустимое значение.

При монтаже прибора следует руководствоваться требованиями настоящей инструкции по эксплуатации, Правил эксплуатации электроустановок потребителей, Правил устройства электроустановок, а также другими документами, действующими на предприятии, регламентирующими монтаж средств измерения давления.

Габаритные размеры и вес

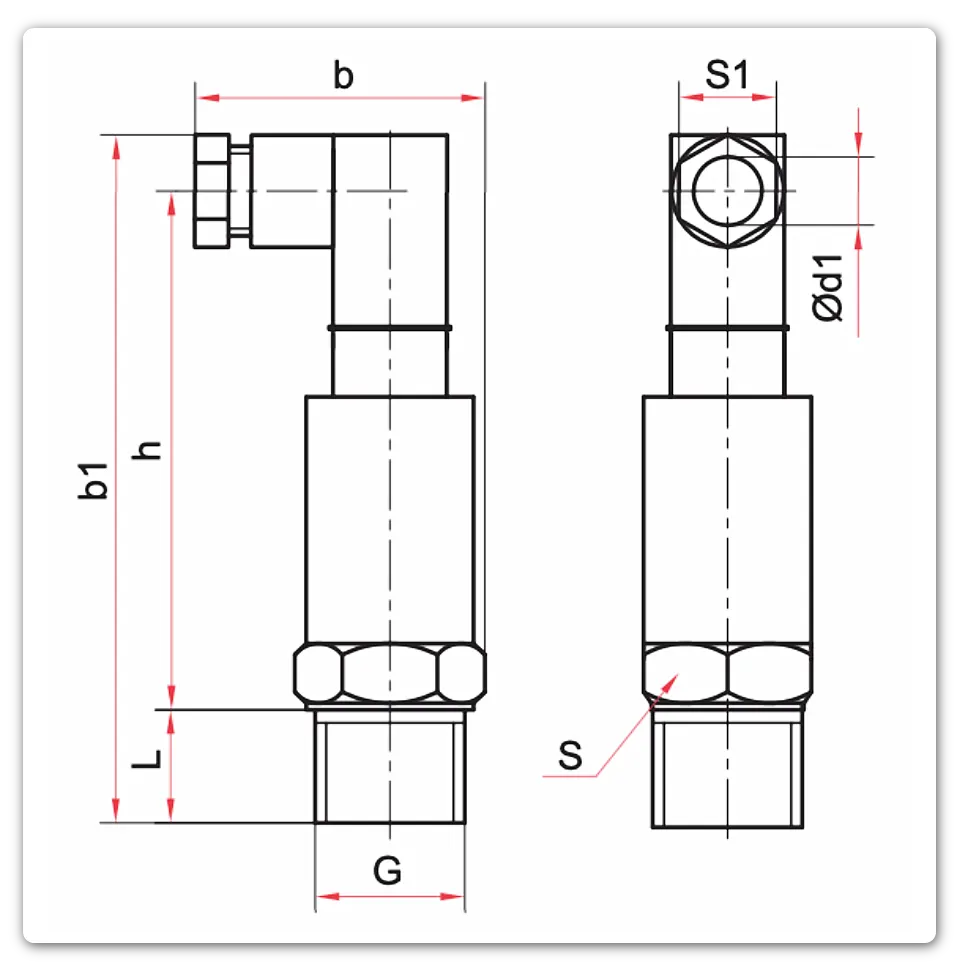

Габаритные размеры датчиков давления типа РПД-И Росма
Изображение 6. Габаритные размеры датчиков давления типа РПД-И Росма
ТипLbb1hSS1d1GВес
РПД 1636936922135G¼ / G½, M20×1,50,08 / 0,11
Таблица 1. Основные размеры (мм), вес (кг) датчика РПД-И
