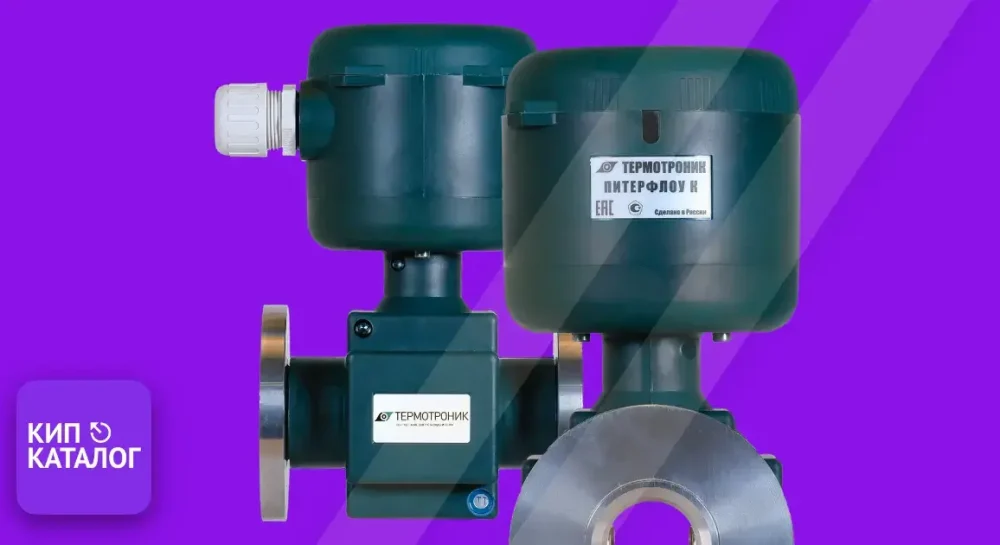

Питерфлоу К — компактный электромагнитный расходомер-счётчик производства компании ТЕРМОТРОНИК (Санкт-Петербург), предназначенный для интеграции в составе комплектных теплосчётчиков и систем измерения, учёта и регулирования. Прибор зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под номером 66324-16.
- Назначение и область применения
- Технические характеристики
- Параметры измеряемой среды
- Рабочие условия эксплуатации
- Электропитание
- Показатели надёжности
- Метрологические характеристики и классы точности
- Значения расходов для различных типов
- Конструктивное исполнение
- Выходные сигналы
- Характеристики импульсных выходов
- Функциональные возможности
- Конструктивные особенности
- Габаритные размеры и масса (исполнение «сэндвич»)
- Защита от несанкционированного вмешательства
- Техническое обслуживание
Назначение и область применения
Расходомеры исполнения К предназначены для измерений объёмного расхода и объёма электропроводящих жидкостей, протекающих по трубопроводу. Основные области применения:
- Системы водоснабжения и водоподготовки
- Системы орошения и мелиорации
- Водяные скважины
- Системы учёта сточных вод
- Комплектные теплосчётчики серии Т34М
- Измерительные системы и АСУТП (автоматические системы управления технологическими процессами)
Приборы предназначены как для коммерческого, так и для промышленного учёта потребления энергетических ресурсов.
Технические характеристики
Параметры измеряемой среды
Рабочие условия эксплуатации
Электропитание
Показатели надёжности
- Средняя наработка на отказ — не менее 100 000 часов
- Срок службы — не менее 12 лет
- Межповерочный интервал — 4 года
Метрологические характеристики и классы точности
Выпускаются два класса точности: А и В. Диапазоны расходов и пределы допускаемой относительной погрешности:
| Диапазон расходов | Класс А, В |
|---|---|
| От Q2t до Q4 | ±1% |
| От Q2 до Q2t | ±2% |
| От Q1 до Q2 | ±5% |
Пределы допускаемой относительной погрешности при измерении времени не превышают ±0,05%.
Значения расходов для различных типов
| Тип расходомера | Класс | Q3/Q4 (м³/ч) | Q2t | Q2 | Q1 (м³/ч) |
|---|---|---|---|---|---|
| К20-6 | A | 6/7,5 | 0,06 | 0,04 | 0,016 |
| К20-12 | A | 12/15 | 0,12 | 0,08 | 0,032 |
| К25-9 | A | 9/11,25 | 0,09 | 0,06 | 0,024 |
| К25-18 | A | 18/22,5 | 0,18 | 0,12 | 0,048 |
| К32-15 | A | 15/18,75 | 0,15 | 0,1 | 0,04 |
| К32-30 | A | 30/37,5 | 0,3 | 0,2 | 0,08 |
| К40-22 | A | 22/27,5 | 0,22 | 0,15 | 0,059 |
| К40-45 | A | 45/56,25 | 0,45 | 0,3 | 0,12 |
| К50-36 | A | 36/45 | 0,36 | 0,24 | 0,1 |
| К50-72 | A | 72/90 | 0,72 | 0,48 | 0,19 |
- Счётчик объёма — до 99 999 999,999 м³
- Счётчик времени наработки — 999 999 часов
Конструктивное исполнение
Расходомер состоит из двух основных частей:
- Измерительный участок (ИУ) — футерованный защитным материалом отрезок трубопровода из немагнитной стали, заключённый в кожух. ИУ может быть полнопроходным или с сужением (L-канал) для стабильного измерения малых расходов
- Электронный блок (ЭБ) — герметичный корпус с печатной платой и элементами присоединения внешних цепей
Выходные сигналы
Расходомер обеспечивает следующие выходные сигналы:
- Два импульсных сигнала — формируемые дискретным изменением сопротивления выходной цепи (пассивный выход, открытый коллектор)
- Цифровой сигнал LIN — несущий информацию о результатах измерений и диагностики
Характеристики импульсных выходов
| Параметр | Значение |
|---|---|
| Максимальная выходная частота | 500 Гц |
| Максимальная длительность импульса | 0,1 с |
| Форма сигнала | Прямоугольная |
| Типы выходов | Независимые, общий вес импульса |
- К20-х: 0,25 л/имп
- К25-х: 0,25 л/имп
- К32-х: 0,5 л/имп
- К40-х: 1,0 л/имп
- К50-х: 1,25 л/имп
Функциональные возможности
Расходомеры исполнения К обладают:
- Возможностью считывания данных и диагностики по цифровому каналу телеметрии
- Возможностью питания нескольких расходомеров от одного блока питания
- Диагностикой пустой трубы и загрязнения электродов
- Хранением накопленных значений объёмов в прямом и обратном направлениях потока, времени наработки и времени работы с ошибкой
- Возможностью подключения коммуникационных интерфейсов через адаптеры: USB, RS-232, RS-485, Ethernet
Конструктивные особенности
Габаритные размеры и масса (исполнение «сэндвич»)
| DN (мм) | D (мм) | L (мм) | H (мм) | Масса (кг) |
|---|---|---|---|---|
| 20 | 60 | 111 | 180 | 1,0 |
| 25 | 70 | 111 | 180 | 1,2 |
| 32 | 85 | 128 | 200 | 1,7 |
| 40 | 90 | 128 | 200 | 2,0 |
| 50 | 105 | 153 | 220 | 2,7 |
Защита от несанкционированного вмешательства
Расходомер имеет многоуровневую защиту:
- Защита от изменений метрологических характеристик — нанесением оттиска клейма госповерителя на мастике в чашках
- Защита от отключения соединительных линий и демонтажа — пломбированием расходомера
- Защита крепежных элементов — пломбированием навесной пломбой инспектора
- Архив событий — нестираемый архив всех внесённых изменений в параметры настройки
- Контроль калибровок — записываются в архивы измерений признаки изменения калибровок
Техническое обслуживание
Межповерочный интервал — 1 раз в 4 года в соответствии с методиками поверки МП0470-1-2016 или МП208-018-2022. При хранении рекомендуется проверять состояние электрического соединения корпуса и трубопровода, герметичность соединения не реже двух раз в месяц.
