Электронные регуляторы ECL Comfort, Danfoss

Электронные регуляторы Danfoss нового поколения, к которым относятся контроллеры Danfoss ECL Comfort 210 и 310 обеспечивают комфорт и удобство систем отопления, охлаждения и горячего водоснабжения. Модельный ряд ECL Comfort состоит из контроллеров ECL Comfort 110, 210 и 310 – каждый выполнен в элегантном классическом скандинавском дизайне.

☞ Замена контроллеров ECL Comfort (Danfoss) на ECL-3R (Ридан). Подробнее

Модельный ряд

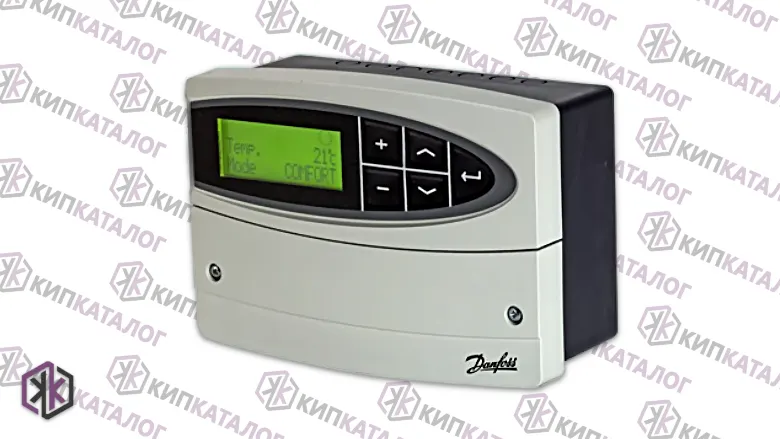

ECL Comfort 110 — отличный выбор для стандартных систем отопления, когда установщик или пользователь предпочитают традиционный подход к отоплению.

ECL Comfort 210 — подходит пользователям, предпочитающим работать с расширенным количеством опций. Он предлагает множество функциональных возможностей и может использоваться в промышленных установках. Два контура управления, функция оптимизации, 3-х позиционные приводы, связь через Modbus для SCADA систем и т.д.

ECL Comfort 310 — усовершенствованный контроллер с большим количеством функций, таких как: четыре контура управления, функция оптимизации, 3-х позиционные приводы, связь через Modbus / M-bus / Ethernet и т.д.

Многофункциональный ключ для ECL Comfort 210/310 обеспечивает оптимальное удобство использования этих усовершенствованных контроллеров.

Модельный ряд ECL Comfort также включает в себя пульт дистанционного управления с элегантным дизайном в двух вариантах, который имеет доступ ко всем параметрам контроллера.

Контроллеры ECL Comfort с ключами программирования не только отвечают Вашим текущим запросам, но также будут адаптироваться к будущим требованиям к регулированию процесса отопления

В контроллерах ECL Comfort 210/310 соответствие возникающим требованиям обеспечивается благодаря новым программным ключам с новыми настройками. Несколько основных компонентов вместе с большим количеством ключей ECL предоставляют Вам уникальные возможности применений серии ECL Comfort и позволяют выбрать необходимое. Меню доступно на нескольких языках.

С помощью выбранного ключа легко настроить контроллер и изменить заводские установки точно под необходимый тип системы.

Контроллеры ECL Comfort позволяют установить различные расписания работы для каждого дня недели. Здание будет отапливаться в необходимое Вам время; также существует функция программирования праздничных дней. Данное решение является экологически безопасным и экономичным.

Чем заменить электропривод Danfoss. Аналоги ARV, AMV, ARE, AME

Характеристики контроллеров ECL Comfort

• Функция оптимизации и натопа
• Регулирование температуры в обратном трубопроводе в зависимости от температуры наружного воздуха
• Защита от замерзания
• Функция отключения отопления
• Дата, время и автоматический переход на летнее/зимнее время
• Функция копирования в/из ключа ECL
• Антибактериальная функция (контур ГВС)
• Связь через стандартные порты RS485/TCP/IP, протоколы М-bus и Modbus
• Защита электрического привода
• Автоматическая уставка температуры в режиме экономии
• Меню на нескольких языках
• Функция ведущий/ведомый
• Архив и аварийная сигнализация
• Программа праздничных дней
• Аналоговые входы/выходы
• Функция подпитки
• Управление двумя насосами

Какую роль играют электронные регуляторы Danfoss?

ECL Comfort – это электронный контроллер для погодной компенсации теплопотерь в системах теплоснабжения. Путем адаптации стандартных применений для централизованного теплоснабжения, охлаждения и ГВС, включая интерфейс связи, Вы можете легко оптимизировать эффективность своей системы и ее эксплуатацию, что снижает уровень энергозатрат и обеспечивает более долгий срок службы системы.

Правильно установленный и эксплуатируемый электронный контроллер является залогом стабильности и эффективности Вашей системы отопления. Простота установки и интуитивно понятный интерфейс позволяют Вам быть уверенными в том, что Ваш контроллер ECL Comfort установлен правильно и обеспечивает максимальный комфорт.

Оптимальное решение для владельцев/арендаторов домов Для конечных пользователей контроллеры ECL Comfort являются, прежде всего, устройствами контроля за потреблением тепла. Снижение потребления тепловой энергии регистрируется счетчиком Sonometer, подключенным к контроллеру ECL Comfort. Достигается экономия средств за энергию, что также немаловажно для владельцев или арендаторов жилья, при этом уровень комфорта остается прежним. Устройство имеет удобный интерфейс и выполнено в современном дизайне.

Ключ ECL для легкой настройки

Электронные регуляторы Danfoss ECL Comfort работают с целым рядом специальных ключей приложений ECL. Каждый ключ несет в себе специальное приложение и предназначен для программирования контроллеров ECL Comfort для работы в различных применениях: в системах теплоснабжения, охлаждения и ГВС.

Новаторский подход с применением ключей ECL позволил выполнять настройку электронных контроллеров ECL Comfort легче, чем когда-либо ранее, и все это без необходимости углубленного программирования контроллера. Настройка и управление приложениями теперь стали проще.

В случае возникновения неисправности в системе теплоснабжения, например, при обесточивании системы, настройки работы контроллера в выбранном применении не будут утеряны, поскольку они сохранены в его энергонезависимой памяти.

Кроме того, функция хранения данных в контроллере ECL способствует быстрому поиску и устранению возможных неисправностей, позволяя прикладывать минимум усилий для обслуживания системы. Использование ключа ECL дает возможность скопировать настройки одного контроллера ECL для использования их при настройке и запуске других ECL Comfort для еще большего сокращения времени их ввода в эксплуатацию.

Основные настройки контроллеров ECL Comfort

Для успешного ввода в эксплуатацию новых контроллеров ECL Comfort компании Danfoss требуется выполнить всего лишь несколько действий. Для этого Вам не нужны специальные знания и навыки программирования.

• Простой, интуитивно понятный пользовательский интерфейс — Меню на русском языке
• Мгновенный доступ к пользовательским настройкам, уставкам сигнализации и к архивам данных
• Простая и понятная техническая документация

После подключения компонентов системы, таких как насосы, электроприводы и датчики температуры, вы устанавливаете ECL Ключ. Затем, вращая/нажимая поворотную кнопку, вы выбираете необходимый язык меню и продолжаете процесс настройки регулятора на выбранном языке.

Выберите тот вариант приложения регулятора, который соответствует вашей системе, из перечня вариантов, представленных на установленном вами ключе ECL (либо со стандартными заводскими настройками, либо с пользовательскими настройками, если таковые были ранее сохранены в устанавливаемом ключе ECL)

Для эффективной эксплуатации электронных регуляторов ECL Comfort необходимо выполнить настройку основных параметров работы, которые находятся в меню «Настройки». Установка значений комнатной температуры системы отопления и температуры воды в системе ГВС также осуществляется в меню пользователя.

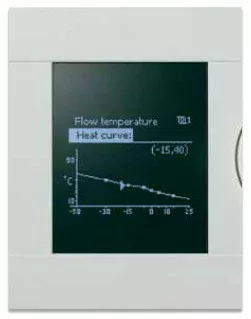

Температурный график системы отопления задается при помощи ввода координат шести характерных точек. Поэтому регуляторы ECL Comfort 210/310 обеспечивают точное регулирование температуры в системе отопления и комфортные условия в отапливаемом здании.

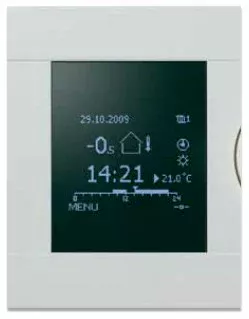

Выберите подходящий вам вид дисплея из предлагаемого набора, чтобы осуществлять быстрый обзор состояния системы. При помощи выбранного вида дисплея вы можете изменять, к примеру, режим работы регуляторов ECL (по расписанию, комфортный, пониженная нагрузка), а также устанавливать требуемое значение температуры (в помещении и ГВС).

Сравнение регуляторов Danfoss ECL Comfort

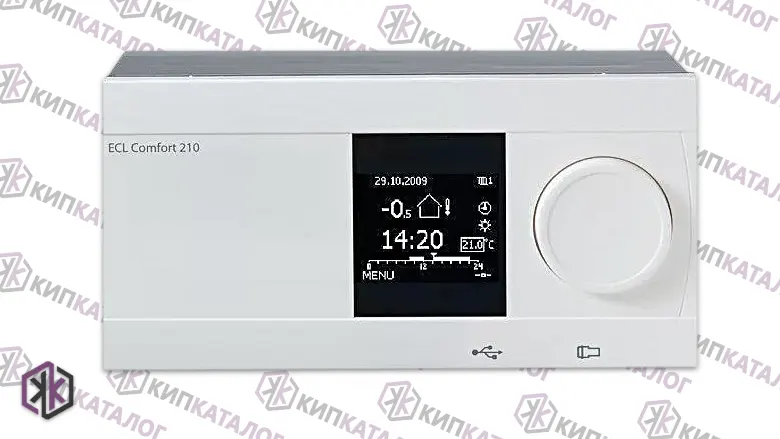

ECL COMFORT 210

Автономный электронный контроллер для автоматизации до 3 контуров отопления и охлаждения

• 3 контура регулирования
• Многофункциональные ключи ECL серии А2хх
• Поворотная управляющая кнопка
• Большой графический дисплей с подсветкой
• Базовая часть с большим пространством для электромонтажа
• Два выхода с трехпозиционным импульсным управляющим сигналом для управления электроприводами
• 8 входов: 6 входов для датчиков температуры типа Pt1000 и 2 конфигурируемых входа
• 4 релейных выхода
• Считывание данных через дисплей или USB интерфейс
• USB порт для сервисного обслуживания
• Поддерживает работу в сети Master/Slave (ведущий/ ведомый)
• Является оптимальным выбором для автоматизации тепловых пунктов, а также для систем, использующих электроприводы, регулирующие клапаны, датчики температуры Pt1000 и преобразователи давления производства компании Danfoss.

ECL COMFORT 310

Электронный контроллер для автоматизации до 4-х контуров

В дополнение ко всем функциям контроллеров ECL Comfort 210, контроллеры ECL Comfort 310 имеющие следующие преимущества:

• 4 контура регулирования
• Многофункциональные ключи ECL серии А2хх/А3хх
• Поворотная управляющая кнопка
• Большой графический дисплей с подсветкой
• Базовая часть с большим пространством для электромонтажа
• Bстроенные интерфейсы связи: USB интерфейс для сервисного обслуживания, Modbus RS485 для систем диспетчеризации, Mbus для подключения теплосчетчиков, Modbus TCP
• 10 входов: 6 для датчиков температуры типа Pt1000 и 4 конфигурируемых входа
• Три выхода с трехпозиционным импульсным управляющим сигналом для управления электроприводами
• 6 релейных выходов
• Считывание данных с дисплея или через USB интерфейс.

Блок дистанционного управления (БДУ) ECA 30

В случае ограниченного доступа в помещение индивидуального теплового пункта, регуляторы ECL Comfort могут быть укомплектованы блоком дистанционного управления (БДУ) ECA 30, который можно расположить в любом удобном месте в здании.

ECA 30 позволяет контролировать параметры работы системы, дистанционно изменять настройки регуляторов ECL Comfort и управлять подключенным к регуляторам оборудованием.

Как выбрать контроллер ECL Comfort

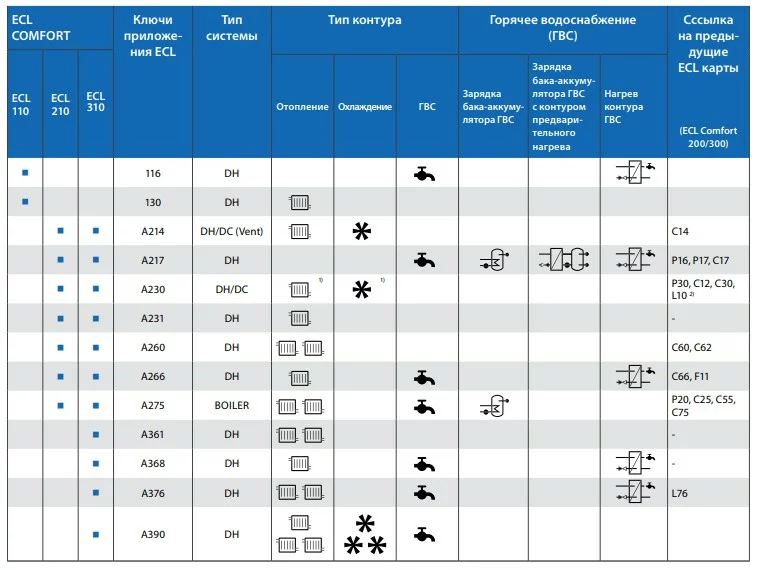

Выбрать необходимый тип регулятора ECL можно с помощью таблицы:

Обозначения для ключей ECL:

• A — Ключ ECL
• 2 — Подходит для ECL Comfort 210 и 310
• 3 — Подходит только для ECL Comfort 310
• xx — Конкретный тип применения

Аббревиатуры: DH (централизованное теплоснабжение), DC (централизованное холодоснабжение). Сноски: 1) = и отопление, и охлаждение.

Кодовые номера ECL Comfort для заказа

Контроллеры ECL Comfort

Тип	Определение	Код Danfoss
ECL Comfort 110 с таймером	Электронный регулятор, пит. напряжение – 230 В перем. тока. (базовая часть входит)	087B1262
ECL Comfort 210	Электронный регулятор, пит. напряжение – 230 В перем. тока. (базовая часть не входит)	087H3020
ECL Comfort 210B	Электронный регулятор, пит. напряжение – 230 В перем. тока. (базовая часть не входит). Без дисплея и поворотной кнопки. Требуется пульт дистанционного управления ECA 30 или ECA 31	087H3030
ECL Comfort 310	Электронный регулятор, пит. напряжение – 230 В перем. тока. (базовая часть не входит)	087H3040
ECL Comfort 310	Электронный регулятор, пит. напряжение – 24 В перем. тока. (базовая часть не входит)	087H3044
ECL Comfort 310B	Электронный регулятор, пит. напряжение – 230 В перем. тока. (базовая часть не входит). Без дисплея и поворотной кнопки. Требуется пульт дистанционного управления ECA 30 или ECA 31	087H3050

Комплектующие ECL Comfort

Тип	Определение	Код Danfoss
ECL Comfort 310/310 B базовая часть	Для установки на стене или DIN-рейке (35 мм). ECL Comfort 210 может быть установлен в базовой части ECL Comfort 310 (для будущей модернизации)	087H3230
ECA 30	Пульт дистанционного управления для ECL 210/210 B/310/310 B. Встроенный датчик комнатной температуры. Возможность подключения внешнего датчика комнатной температуры. Входит базовая часть для монтажа на стене	087H3200
Комплект для монтажа ECA 30 на лицевой панели шкафов управления	Для монтажа в вырезанном проеме лицевой панели шкафа управления. Габарит 144 x 96 мм, фактический вырез 139 x 93 мм.	087H3236
ECA 32	Модуль расширения ввода/вывода сигналов для ECL Comfort 310	087H3202
ECA 99	Трансформатор напряжения 230 В в 24 В перем. тока (35 ВА)	087B1156

Датчики температуры для контроллеров ECL Comfort

Тип	Определение	Код Danfoss
ESMT	Датчик температуры наружного воздуха	084N1012
ESM-10	Датчик температуры в помещении	087B1164
ESM-11	Поверхностный датчик температуры	087B1165
ESMB-12	Универсальный датчик температуры с кабелем 2,5 м	087B1184
ESMC	Поверхностный датчик температуры	087N0011
ESMU-100	Погружной датчик, 100 мм, медь	087B1180
ESMU-250	Погружной датчик, 250 мм, медь	087B1181
ESMU-100	Погружной датчик, 100 мм, нержавеющая сталь	087B1182
ESMU-250	Погружной датчик, 250 мм, нержавеющая сталь	087B1183
Гильза	Защитная гильза для ESMU, l = 100 мм, нержавеющая сталь	087B1190
Гильза	Защитная гильза для ESMU, l = 250 мм, нержавеющая сталь	087B1191

ECL Comfort — коды для выбора ключей ECL

Тип приложения	Код Danfoss
A214, а также A314	087H3811
A217, а также A317	087H3807
A230	087H3802
A231, а также A331	087H3805
A260	087H3801
A266	087H3800
A275, а также A375	087H3814
A361	087H3804
A368	087H3803
A376	087H3810
A390	087H3815

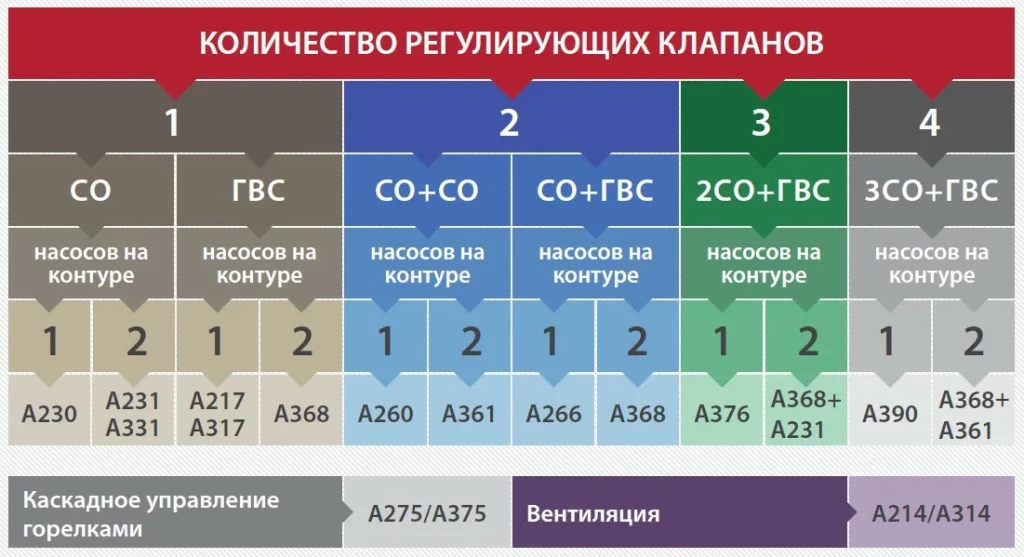

Алгоритм подбора ключей программирования приложений ECL

Алгоритм подбора ключей программирования приложений для контроллеров ECL Comfort:

Программа для настройки ECL Comfort

Чтобы подключиться, настроить и загрузить настройки параметров в ECL Comfort 210/310 воспользуйтесь программой — ECL Tool:
