Системы контроля протечки воды Neptun. Руководство по эксплуатации и монтажу

Система контроля протечки воды Neptun (далее – система Neptun) предназначена для своевременного обнаружения и локализации протечек воды в системах водоснабжения и отопления. Система заблокирует подачу воды до устранения причин протечки и проинформирует о возникшей аварии звуковым и световым сигналами.

Принцип работы

При попадании воды на любой из датчиков, подключенных к модулю управления, управляющее напряжение подается на краны шаровые с электроприводом, подключенные к этому же модулю, которые заблокируют подачу воды.

☞ Контроль протечки воды осуществляется автоматически и не требует участия пользователя.

Выполняемые функции

• Контроль протечки воды
• Автоматическая блокировка водоснабжения при срабатывании любого датчика
• Звуковая и световая сигнализация аварийного состояния
• Запоминание состояния аварии до устранения ее последствий

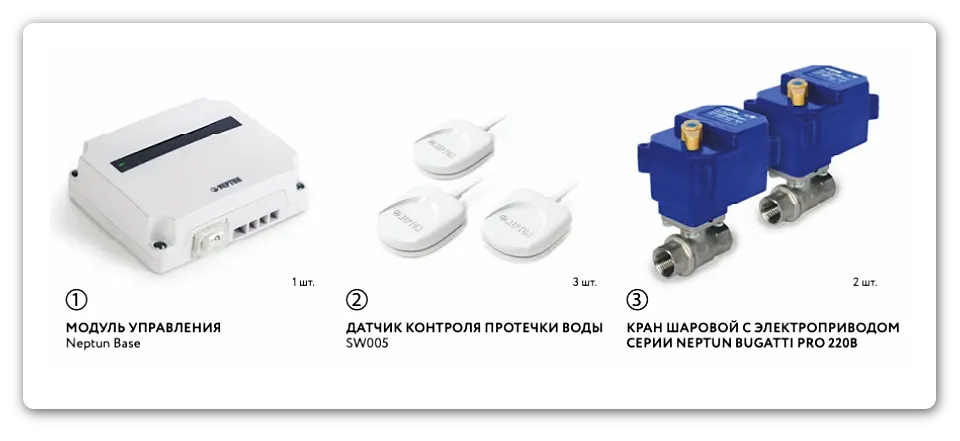

Состав комплекта Neptun Bugatti Base

Проводная система среднего ценового сегмента с оптимальной комплектацией. В состав входят краны итальянской фирмы Вugatti и российские компоненты (модуль и датчики).

Рекомендации по установке системы Neptun в квартире

Общие сведения

Каждая система состоит из трёх основных элементов.

• Модуль управления. Предназначен для обработки сигналов от проводных и беспроводных датчиков контроля протечки воды и выдачи управляющего сигнала на кран шаровой с электроприводом.
• Датчик контроля протечки воды (проводные и радиодатчики). Датчик предназначен для фиксации протечки воды и передачи аварийного сигнала на модуль управления. Срабатывание датчика происходит при попадании воды на пластины, что вызывает резкое падение сопротивления между ними.
• Кран шаровой с электроприводом. Кран шаровой с электроприводом предназначен для блокировки водоснабжения и отопления в случае протечки. При появлении протечек, которые зафиксирует датчик, кран шаровой с электроприводом перекроет воду и будет удерживать  до устранения аварии.

Установка системы

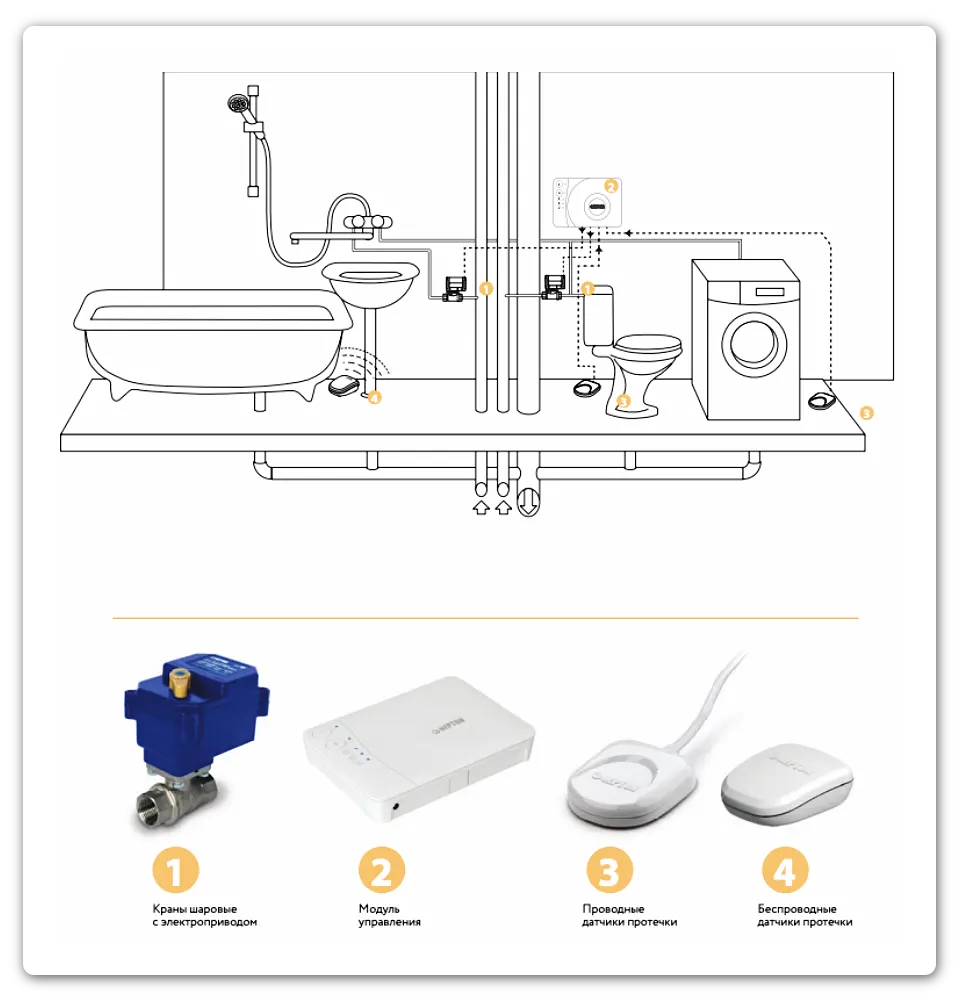

Перед началом установки составьте схему размещения всех компонентов системы. Важно убедиться, что при выбранной схеме установки Вам хватит длины соединительных проводов. На рисунке 2 представлен возможный план размещения системы в стандартной квартире многоэтажного дома.

Рекомендуется следующая последовательность установки, с огласно основной схеме соединения входящих в комплект Neptun элементов:

• разметка мест установки модуля управления, датчиков и кранов шаровых с электроприводом;
• прокладка монтажных проводов, согласно схеме соединения;
• врезка кранов шаровых с электроприводом;
• установка датчиков;
• установка модуль управления;
• подключение и наладка системы

Установка крана шарового с электроприводом

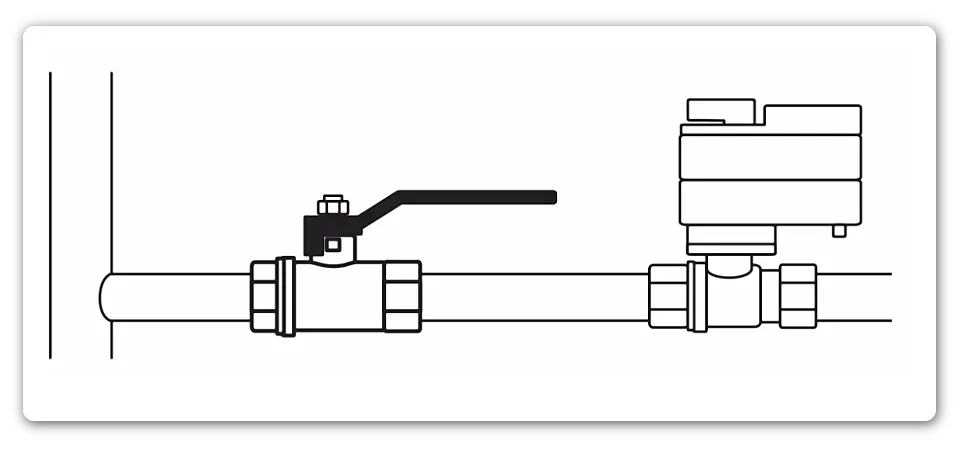

Схема установки крана шарового с электроприводом приведена на рисунке 3

Кран шаровой устанавливается в водоразборном шкафу сразу после вводных вентилей (Изображение 3).

Допускается удаленность крана шарового от модуля управления – не  более чем на 100  м, соединение необходимо выполнить через распаечную коробку силовым кабелем ПВС 4×0,5 или аналогичным ему.

⚠︎ Установка крана шарового с электроприводом ВМЕСТО вводных вентилей не допускается!

Перед шаровыми кранами рекомендуется установить фильтры для очистки воды. Установка крана шарового с электроприводом должна проводиться специалистом-сантехником.

Установка датчика контроля протечки воды

Датчики контроля протечки воды устанавливаются на полу в местах наиболее вероятного появления воды при протечках. Рекомендуются два варианта установки датчика:

• Установка датчика на полу (врезать в плитку, покрытие) (см. Изображение 5). Провод подводится в гофрированной трубке. Выступ датчика над линией пола (3–4 мм) позволяет исключить ложное срабатывание.
• Установка датчика на полу контактными пластинами вниз (см. Изображение 6). Провод свободно лежит на полу. Точечные выступы на корпусе датчика не позволяют контактным пластинам касаться пола, что предотвращает ложное срабатывание датчика.

Очень важно, чтобы способ установки и крепления датчика допускал демонтаж датчика с кабелем в случае выхода его из строя. При подключении датчиков к модулю управления обратите внимание на различную расцветку проводов в монтажных концах.

Необходимо соединить концы провода в соответствии со схемой: красный провод +U1; желтый провод к клемме IN; зеленый к GND, согласно маркировке на клеммном контакте модуля управления (см. Изображение 7).

Допускается удаленность датчика от модуля управления не более чем на 100 м, соединение необходимо выполнить через распаечную коробку силовым кабелем ПВС 3×0,5 или аналогичным ему.

Установка радиодатчика

Радиодатчик может быть установлен на любой плоской поверхности в местах возможного скопления воды при протечках (в санузлах, на кухне, под раковинами, унитазом и т. п.).

1. Снимите крышку корпуса Радиодатчика при помощи крестовой отвёртки.
2. Установите элемент питания CR123A
3. Установите на место крышку корпуса Радиодатчика.
4. Подключите Радиодатчик к Модулю управления и настройте его параметры
5. Установите Радиодатчик в месте возможного скопления воды на полу контактными пластинами вниз (Изображение 8). При необходимости используйте крепление, входящее в комплект поставки Радиодатчика (Изображение 9).
