Комплект термопреобразователей КТСП-Н

Комплект термопреобразователей КТСП-Н

Комплект термопреобразователей КТСП-Н предназначен для измерения температуры и разницы температур теплоносителей в системах учета и контроля тепловой энергии в тепловых сетях теплоснабжения и энергетике.

Комплект термопреобразователей КТСП-Н состот из термопреобразователей сопротивления платиновых (ТСП-Н), подобранных друг к другу по идентичности индивидуальных статистических характеристик (ИСХ) и по условию минимизации абсолютной погрешности при измерении разности температур во всем диапазоне измерений.

Предел допускаемой относительной погрешности измерения разности температур:

  • Класс 1: ±(0,25+1,5Δtmin/Δt)
  • Класс 2: ±(0,5+3Δtmin/Δt)

Комплекты КТСП-Н применяются для измерения разности температур в диапазоне от 2(3)°С до 150°С. Датчики КТСП-Н применяются для измерения температур в диапазоне от 0°С до 160°С.

КТСП-Н, монтируемые в гильзу, комплектуются бобышками и гильзами, которые не требуют заполнения зазора теплопроводящим материалом.

Применение гильз оказывает минимальное влияние на погрешность комплекта, благодаря жестким допускам на зазоры и соответственно хороший теплообмен между гильзой и термопреобразователями.


Хотите купить манометры и термометры показывающие? Нужны оптовые ценыОтправьте заявку и реквизиты компании. С нас обратный звонок и выгодное предложение.

Исполнения и типы КТСП-Н

Исполнение 1 (тип PL-кабель)
Исполнение 1 (тип PL-кабель)
Исполнение 3 (тип DL-головка)
Исполнение 3 (тип DL-головка)
Исполнение 5 (тип PL-головка, диаметр 4мм)
Исполнение 5 (тип PL-головка, диаметр 4мм)
Исполнение 5 (тип PL-головка, диаметр 6 мм)
Исполнение 5 (тип PL-головка, диаметр 6 мм)
Исполнение 6 (DS-кабель)
Исполнение 6 (DS-кабель)
Исполнение 7 (тип PL-головка)
Исполнение 7 (тип PL-головка)

Исполнение Комплекта термопреобразователей КТСП-Н

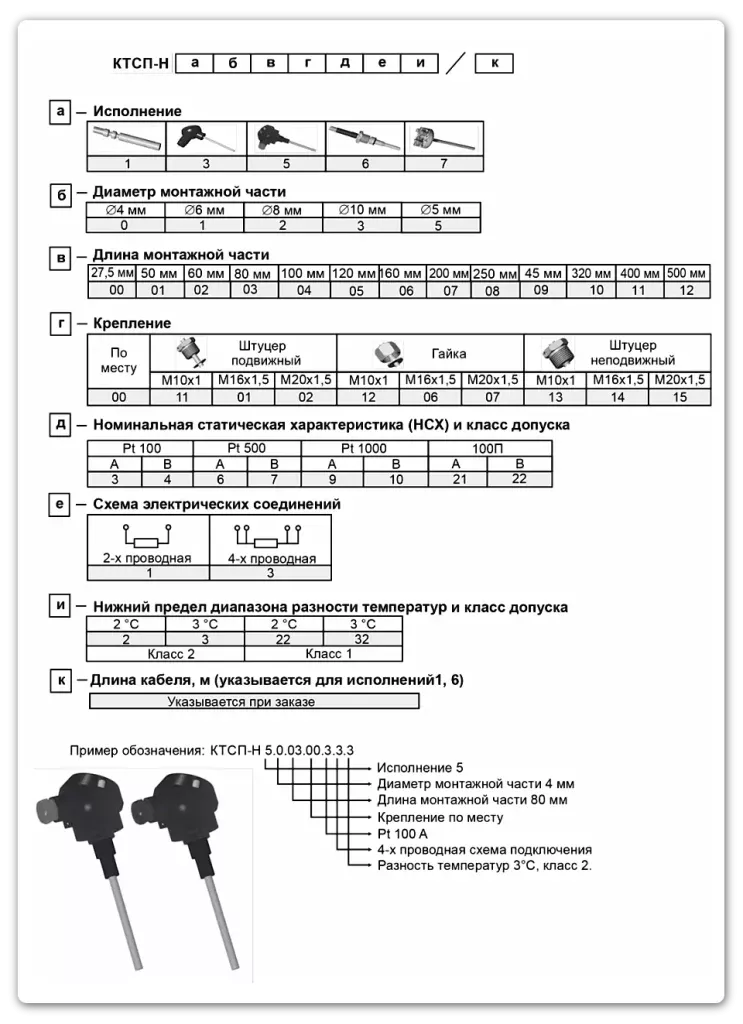

Схема обозначений комплектов термопреобразователей КТСП-Н

Схема обозначений комплектов термопреобразователей КТСП-Н

Документация

  • Сертификат соответствия системе менеджмента качества СТБ ISO 9001-2015
  • Сертификат №10708. Зарегистрирован в гос. реестре средств измерений под №РБ 03 10 1762 16
  • Отказное письмо по ТСП-Н, КТСП-Н, ТСМ-Н, гильзы защитные, бобышки приварные
  • Сертификат №13891. Зарегистрирован в гос. реестре средств измерений под №KZ.02.03.07654-2017/РБ 03 10 0494 16
  • Свидетельство BY.C.32.999A №66776. Регистрационный №38878-17
  • Руководство по эксплуатации ТНИВ.405511.002 РЭ. Комплекты термопреобразователей сопротивления КТСП-Ню. Скачать
  • Методика поверки МП ВТ 047-2002. Комплекты термопреобразователей сопротивления КТСП-Н. Скачать

Цена КТСП-Н

Указанная цена на термопреобразователи КТСП-Н актуальна только на дату публикации статьи.

КТСП-Н, ТСП-Н термометры сопротивленияТипЦена, руб. (без НДС)
КТСП-Н 3.2.10.02.3.3.3 Комплект термопреобразователей сопротивления, L=320 мм, Pt100 кл. АКТСП Н-320 Pt100 А2 497,00
КТСП-Н 1.1.03.00.7.1.3/1,5 Комплект термопреобразователей сопротивления, L=80 мм, Pt500 кл. ВКТСП Н-80 Pt500 В-1,51 835,00
КТСП-Н 1.1.05.00.7.1.3/2,0 Комплект термопреобразователей сопротивления, L=120 мм, Pt500 кл. ВКТСП Н-120 Pt500 В с 21 835,00
КТСП-Н 1.1.09.00.4.1.3/1,5 Комплект термопреобразователей сопротивления, L=45 мм, Pt100 кл. ВКТСП Н-45 Pt100 В1 835,00
КТСП-Н 1.1.09.00.7.1.3/1,5 Комплект термопреобразователей сопротивления, L=45 мм, Pt500 кл. ВКТСП Н-45 Pt500 В1 835,00
КТСП-Н 1.1.09.00.7.1.3/2,0 Комплект термопреобразователей сопротивления, L=45 мм, Pt500 кл. ВКТСП Н-45 Pt500 В-2м1 835,00
КТСП-Н 1.5.09.00.7.1.3 /1,5 Комплект термопреобразователей сопротивления, L=45 мм, Pt500 кл. ВКТСП Н-45 Pt500 В-D51 835,00
КТСП-Н 3.1.02.02.3.3.3 комплект термопреобразователей сопротивления,L=60мм,Pt100,кл.АКТСП Н-60 Pt100 А2 173,00
КТСП-Н 3.1.02.02.3.3.32 Комплект термопреобразователей сопротивления, L=60 мм, Pt100 кл. А1КТСП Н-60 Pt100 А12 196,00
КТСП-Н 3.1.02.02.4.3.3 Комплект термопреобразователей сопротивления, L=60 мм, Pt100 кл. ВКТСП Н-60 Pt100 В2 130,00
КТСП-Н 3.1.02.02.6.3.3 Комплект термопреобразователей сопротивления, L=60 мм, Pt500 кл. АКТСП Н-60 Pt500 А2 173,00
КТСП-Н 3.1.02.02.7.3.3 Комплект термопреобразователей сопротивления, L=60 мм, Pt500 кл. ВКТСП Н-60 Pt500 В2 130,00
КТСП-Н 3.2.03.02.3.3.3 Комплект термопреобразователей сопротивления, L=80 мм, Pt100 кл. АКТСП Н-80 Pt100 А2 173,00
КТСП-Н 3.2.03.02.3.3.32 Комплект термопреобразователей сопротивления, L=80 мм, Pt100 кл. А1КТСП Н-80 Pt100 А12 196,00
КТСП-Н 3.2.03.02.4.3.3 Комплект термопреобразователей сопротивления, L=80 мм, Pt100 кл. ВКТСП Н-80 Pt100 В2 130,00
КТСП-Н 3.2.03.02.6.3.3 Комплект термопреобразователей сопротивления, L=80 мм, Pt500 кл. АКТСП Н-80 Pt500 А2 173,00
КТСП-Н 3.2.03.02.7.3.3 Комплект термопреобразователей сопротивления, L=80 мм, Pt500 кл. ВКТСП Н-80 Pt500 В2 130,00
КТСП-Н 3.2.04.02.3.3.3 Комплект термопреобразователей сопротивления, L=100 мм, Pt100 кл. АКТСП Н-100 Pt100 А2 173,00
КТСП-Н 3.2.04.02.3.3.32 Комплект термопреобразователей сопротивления, L=100 мм, Pt100 кл. А1КТСП Н-100 Pt100 А12 196,00
КТСП-Н 3.2.04.02.4.3.3 Комплект термопреобразователей сопротивления, L=100 мм, Pt100 кл. ВКТСП Н-100 Pt100 В2 130,00
КТСП-Н 3.2.04.02.6.3.3 Комплект термопреобразователей сопротивления, L=100 мм, Pt500 кл. АКТСП Н- 100 Pt500 A2 173,00
КТСП-Н 3.2.04.02.7.3.3 Комплект термопреобразователей сопротивления, L=100 мм, Pt500 кл. ВКТСП Н-100 Pt500 В2 130,00
КТСП-Н 3.2.05.02.3.3.3 Комплект термопреобразователей сопротивления, L=120 мм, Pt100 кл. АКТСП Н-120 Pt100 А2 497,00
КТСП-Н 3.2.05.02.3.3.32 Комплект термопреобразователей сопротивления, L=120 мм, Pt100 кл. А1КТСП Н-120 Pt100 А12 522,00
КТСП-Н 3.2.05.02.4.3.3 Комплект термопреобразователей сопротивления, L=120 мм, Pt100 кл. ВКТСП Н-120 Pt100 В2 450,00
КТСП-Н 3.2.05.02.7.3.3 Комплект термопреобразователей сопротивления, L=120 мм, Pt500 кл. ВКТСП Н-120 Pt500 В2 450,00
КТСП-Н 3.2.06.02.3.3.3 Комплект термопреобразователей сопротивления, L=160 мм, Pt100 кл. АКТСП Н-160 Pt100 А2 497,00
КТСП-Н 3.2.06.02.4.3.3 Комплект термопреобразователей сопротивления, L=160 мм, Pt100 кл. ВКТСП Н-160 Pt100 В2 450,00
КТСП-Н 3.2.06.02.7.3.3 Комплект термопреобразователей сопротивления, L=160 мм, Pt500 кл. ВКТСП Н-160 Pt500 В2 450,00
КТСП-Н 3.2.07.02.3.3.3 Комплект термопреобразователей сопротивления, L=200 мм, Pt100 кл. АКТСП Н-200 Pt100 А2 497,00
КТСП-Н 3.2.07.02.4.3.3 Комплект термопреобразователей сопротивления, L=200 мм, Pt100 кл. ВКТСП Н-200 Pt100 В2 450,00
КТСП-Н 3.2.08.02.3.3.3 Комплект термопреобразователей сопротивления, L=250 мм, Pt100 кл. АКТСП Н-250 Pt100 А2 497,00
КТСП-Н 3.2.08.02.3.3.32 Комплект термопреобразователей сопротивления, L=250 мм, Pt100 кл. А1КТСП Н-250 Pt100 А12 522,00
КТСП-Н 3.2.08.02.4.3.3 Комплект термопреобразователей сопротивления, L=250 мм, Pt100 кл. ВКТСП Н-250 Pt100 В2 450,00
КТСП-Н 3.2.10.02.3.3.32 Комплект термопреобразователей сопротивления, L=320 мм, Pt100 кл. А1КТСП Н-320 Pt100 А12 522,00
КТСП-Н 3.2.11.02.3.3.3 Комплект термопреобразователей сопротивления, L=400 мм, Pt100 кл. АКТСП-Н L400 Pt100 кл.А2 497,00
КТСП-Н 5.0.01.00.3.3.3 Комплект термопреобразователей сопротивления с гильзой, L=50 мм, Pt100 кл. АКТСП Н-50 Pt100 А-Г2 871,00
КТСП-Н 5.0.01.00.4.3.3 Комплект термопреобразователей сопротивления с гильзой, L=50 мм, Pt100 кл. ВКТСП Н-50 Pt100 В-Г2 815,00
КТСП-Н 5.0.01.00.6.3.3 Комплект термопреобразователей сопротивления с гильзой, L=50 мм, Pt500 кл. АКТСП Н-50 Pt500 А-Г2 871,00
КТСП-Н 5.0.02.00.3.3.3 Комплект термопреобразователей сопротивления с гильзой, L=60 мм, Pt100 кл. А.КТСП Н-60 Pt100 А-Г2 871,00
КТСП-Н 5.0.02.00.3.3.32 Комплект термопреобразователей сопротивления с гильзой, L=60 мм, Pt100 кл. А1КТСП Н-60 Pt100 А1-Г2 899,00
КТСП-Н 5.0.02.00.4.3.3 Комплект термопреобразователей сопротивления с гильзой, L=60 мм, Pt100 кл. ВКТСП Н-60 Pt100 В-Г2 815,00
КТСП-Н 5.0.02.00.7.3.3 Комплект термопреобразователей сопротивления с гильзой, L=60 мм, Pt500 кл. ВКТСП Н-60 Pt500 В-Г2 815,00
КТСП-Н 5.0.03.00.3.3.3 Комплект термопреобразователей сопротивления с гильзой, L=80 мм, Pt100 кл. АКТСП Н-80 Pt100 А -Г2 871,00
КТСП-Н 5.0.03.00.3.3.32 Комплект термопреобразователей сопротивления с гильзой, L=80 мм, Pt100 кл. А1КТСП Н-80 Pt100 А1-Г2 899,00
КТСП-Н 5.0.03.00.4.3.3 Комплект термопреобразователей сопротивления с гильзой, L=80 мм, Pt100 кл. ВКТСП Н-80 Pt100 В -Г2 815,00
КТСП-Н 5.0.03.00.6.3.3 Комплект термопреобразователей сопротивления с гильзой, L=80 мм, Pt500 кл. АКТСП Н-80 Pt500 А -Г2 871,00
КТСП-Н 5.0.03.00.7.3.3 Комплект термопреобразователей сопротивления с гильзой, L=80 мм, Pt500 кл. ВКТСП Н-80 Pt500 В -Г2 815,00
КТСП-Н 5.0.04.00.3.3.3 Комплект термопреобразователей сопротивления с гильзой, L=100 мм, Pt100 кл. АКТСП Н-100 Pt100 А-Г2 871,00
КТСП-Н 5.0.04.00.3.3.32 Комплект термопреобразователей сопротивления с гильзой и бобышкой , L=100 мм, Pt100 кл. А1КТСП Н-100 Pt100 А1-Г2 899,00
КТСП-Н 5.0.04.00.4.3.3 Комплект термопреобразователей сопротивления с гильзой, L=100 мм, Pt100 кл. ВКТСП Н-100 Pt100 В-Г2 815,00
КТСП-Н 5.0.04.00.7.3.3 Комплект термопреобразователей сопротивления с гильзой, L=100 мм, Pt500 кл. ВКТСП Н-100 Pt500 В-Г2 815,00
КТСП-Н 5.0.05.00.3.3.3 Комплект термопреобразователей сопротивления с гильзой, L=120 мм, Pt100 кл. АКТСП Н-120 Pt100 А-Г3 078,00
КТСП-Н 5.0.05.00.4.3.3 Комплект термопреобразователей сопротивления с гильзой, L=120 мм, Pt100 кл. ВКТСП Н-120 Pt100 В-Г3 016,00
КТСП-Н 5.0.05.00.6.3.3 Комплект термопреобразователей сопротивления с гильзой, L=120 мм, Pt500 кл. АКТСП Н-120 Pt500 А3 078,00
КТСП-Н 5.0.06.00.3.3.3 Комплект термопреобразователей сопротивления с гильзой, L=160 мм, Pt100 кл. АКТСП Н-160 Pt100 А-Г3 078,00
КТСП-Н 5.0.06.00.3.3.32 Комплект термопреобразователей сопротивления с гильзой и бобышкой , L=160 мм, Pt100 кл. А1КТСП Н-160 Pt100 А1-Г3 107,00
КТСП-Н 5.0.06.00.4.3.3 Комплект термопреобразователей сопротивления с гильзой, L=160 мм, Pt100 кл. BКТСП Н-160 Pt100 В-Г3 016,00
КТСП-Н 5.0.07.00.4.3.3 Комплект термопреобразователей сопротивления с гильзой, L=200 мм, Pt100 кл. ВКТСП Н-200 Pt100 В-Г3 016,00
КТСП-Н 5.1.08.00.3.3.3 Комплект термопреобразователей сопротивления с гильзой, L=250 мм, Pt100 кл. АКТСП Н-250 Pt100 А-Г3 078,00
КТСП-Н 5.1.08.00.7.3.3 Комплект термопреобразователей сопротивления с гильзой, L=250 мм, Pt500 кл. ВКТСП Н-250 Pt500 В-Г3 016,00
КТСП-Н 5.1.10.00.3.3.3 Комплект термопреобразователей сопротивления с гильзой, L=320 мм, Pt100 кл. АКТСП Н-320 Pt100 А-Г3 078,00
Таблица. Термопреобразователь сопротивления ктсп н цена
