Корректор газа СПГ 740 Логика. Руководство по эксплуатации

Устройство СПГ 740 – это корректор газа предназначенный для измерения электрических сигналов, соответствующих параметрам потока природного газа с компонентным составом по ГОСТ 30319.1-2015 и последующего вычисления расхода и объема газа, приведенных к стандартным условиям (ТС=20 °С, РС=0,101325 МПа).

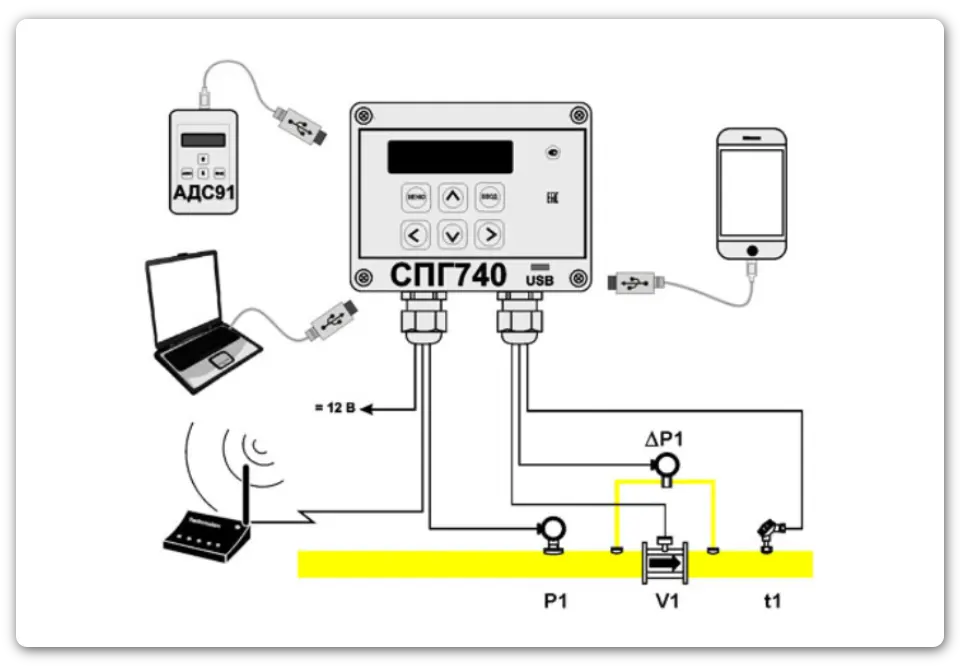

Корректор СПГ 740 используется в составе узлов учета природного газа, содержащих до двух трубопроводов, на которых в качестве датчиков параметров газа могут быть установлены:

• преобразователи расхода с импульсным выходным сигналом частотой до 100 Гц и нормированной ценой импульса
• преобразователи температуры (термопреобразователи сопротивления) с характеристикой Pt100, 100П, 100М
• преобразователи абсолютного или избыточного давления и разности давлений с выходным сигналом 4−20 мА

☞ Физические характеристики газа вычисляются по ГОСТ 30319.2-2015, объем и расход газа − согласно ГОСТ Р 8.740-2011.

Корректоры СПГ 740 не являются взрывозащищенным оборудованием. При эксплуатации на объектах, где требуется обеспечение взрывозащищенности, они должны размещаться вне взрывоопасных зон и помещений, а искробезопасность цепей связи с датчиками следует обеспечивать с помощью сертифицированных барьеров искрозащиты.

Эксплуатационные характеристики

• Габаритные размеры: 115х118х57 мм
• Масса: не более 0,33 кг
• Средняя наработка на отказ: 85000 ч
• Средний срок службы: 15 лет

Условия эксплуатации:

• температура окружающего воздуха: от минус 10 до плюс 50 °С
• относительная влажность: не более 95 % при 35 °С
• атмосферное давление: от 84 до 106,7 кПа
• синусоидальная вибрация: амплитуда 0,35 мм, частота 10 − 55 Гц

☞ Электропитание: встроенная батарея 3,6 В и (или) внешнее 12 В постоянного тока.

Функциональные характеристики

Корректоры газа СПТ 740 рассчитаны на работу в составе узла учета с одним или двумя трубопроводами, при этом они обеспечивают:

• измерение расхода и объема газа при рабочих условиях, давления и температуры;
• вычисление расхода и объема газа, приведенных к стандартным условиям, и средних значений температуры и давления
• вычисление суммарного по обоим трубопроводам стандартного объема, в том числе сверхнормативного
• архивирование измеренных и вычисленных параметров в часовом, суточном, контрольном и месячном архивах объемом, соответственно, 2000, 400, 400 и 100 записей для каждого параметра
• архивирование сообщений об изменениях настроечных параметров и сообщений о нештатных ситуациях (по 2000 записей каждого типа сообщений)
• контроль измеряемых и вычисляемых параметров на соответствие допустимым диапазонам, в том числе допустимых потерь давления на элементах измерительного участка трубопровода
• показания измеренных и вычисленных параметров на встроенном дисплее
• защиту архивных данных и настроечных параметров от изменений
• ведение календаря и времени суток и учет времени работы (счета)
• коммуникацию с внешними устройствами

Входные измерительные сигналы

Измерительная информация поступает в корректор от датчиков в виде электрических входных сигналов, перечень которых составляют:

• два импульсных сигнала с нормированной ценой импульса, соответствующих расходу газа, каждый из которых может быть пассивным и активным, с частотой следования импульсов до 100 Гц.

  Пассивные сигналы формируются в виде дискретного изменения сопротивления (замыкания-размыкания) выходной цепи датчика объема. Сопротивление цепи в состоянии «замкнуто» должно быть менее 1 кОм, в состоянии «разомкнуто» – более 500 кОм. Длительность импульса (состояние «замкнуто») должна составлять не менее 0,3 мс, паузы (состояние «разомкнуто») – не менее 12,5 мс.

  Активные сигналы представляют собой дискретное изменение напряжения выходной цепи датчика. Выходное сопротивление цепи не должно превышать 1 кОм. Низкий уровень сигнала (импульс) должен быть менее 0,5 В, высокий уровень (пауза) – от 3 до 5 В, длительности импульса и паузы − не менее 0,15 мс.
• два сигнала тока с диапазоном изменения 4−20 мА, соответствующих давлению и разности давлений
• два сигнала сопротивления, соответствующих температуре в диапазоне от (−50) до 100 °С

Корректоры воспринимают входной двухпозиционный сигнал, соответствующий внешнему событию, например превышению уровня загазованности помещения, срабатыванию датчиков систем автоматизации, охранной сигнализации и пр.

Этот сигнал формируется в виде дискретного изменения напряжения (активный сигнал) или сопротивления выходной цепи датчика (пассивный сигнал). Электрические параметры активного и пассивного сигнала – такие же, как для сигналов, соответствующих расходу.

Диапазоны измерений и показаний

Диапазоны измерений СПГ740 соответствуют диапазонам выходных сигналов датчиков, диапазоны показаний определяют максимально возможные диапазоны измеряемых параметров:

• 4−20 мА − измерение сигналов тока, соответствующих давлению и разности давлений
• 82−135 Ом − измерение сигналов сопротивления, соответствующих температуре
• 10−4−100 Гц − измерение импульсных сигналов, соответствующих расходу
• 0−12 МПа − показания давления
• 0−1000 кПа − показания разности давлений
• (−50)−100 °С − показания температуры
• 0−99999999 − показания расхода [м3 /ч], объема [м3 ] и времени [ч]

Метрологические характеристики

Пределы допускаемой погрешности в условиях эксплуатации:

• ±0,1 % − измерение сигналов тока, соответствующих давлению и разности давлений (приведенная к диапазону измерений)
• ±0,1 °С − измерение сигналов сопротивления, соответствующих температуре (абсолютная)
• ±0,01 % − измерение импульсных сигналов, соответствующих расходу (относительная)
• ±0,01 % − измерение времени (относительная); ±0,02 % − вычисление рабочего и стандартного объемов, стандартного расхода, допускаемой потери давления и средних значений температуры, давления и разности давлений (относительная).

Защита от фальсификации

В целях противодействия попыткам фальсификации результатов измерений, в корректорах СПГ 740 Логика приняты меры защиты от изменений программного обеспечения (ПО) и измерительных данных.

Исполняемый код программы, под управлением которой функционирует корректор, размещен в энергонезависимой памяти и сохраняется в течение всего срока службы прибора, даже при отключенной батарее и отсутствии внешнего источника питания.

В такой же устойчивой к обесточиванию памяти размещены архивы, где хранятся результаты измерений и вычислений, сообщения о нештатных ситуациях и об изменениях настроечных параметров.

Настроечные параметры, определяющие режимы работы корректора, также хранятся в энергонезависимой памяти; они могут быть изменены в процессе эксплуатации в силу требований, накладываемых технологий учета на конкретном объекте.

Защиту настроечных данных от непреднамеренных (случайных) изменений обеспечивает специальный пломбируемый переключатель, блокирующий ввод данных. При попытке изменения любого защищенного параметра на дисплей выводится информационное сообщение «ЗАЩИТА!».

В пользовательском и связном интерфейсах корректоров отсутствуют процедуры модификации ПО и накопленных архивов. Контроль целостности ПО при эксплуатации осуществляется с помощью процедуры самоидентификации − подсчета контрольной суммы исполняемого кода по алгоритму «CRC-16».

Эта процедура запускается автоматически при входе в справочный раздел меню («?») и выдает результат вычисления в формате «CRC16:YYYY», где Y − любая цифра от 0 до 9 или любая из букв: A, B, C, D, E, F.

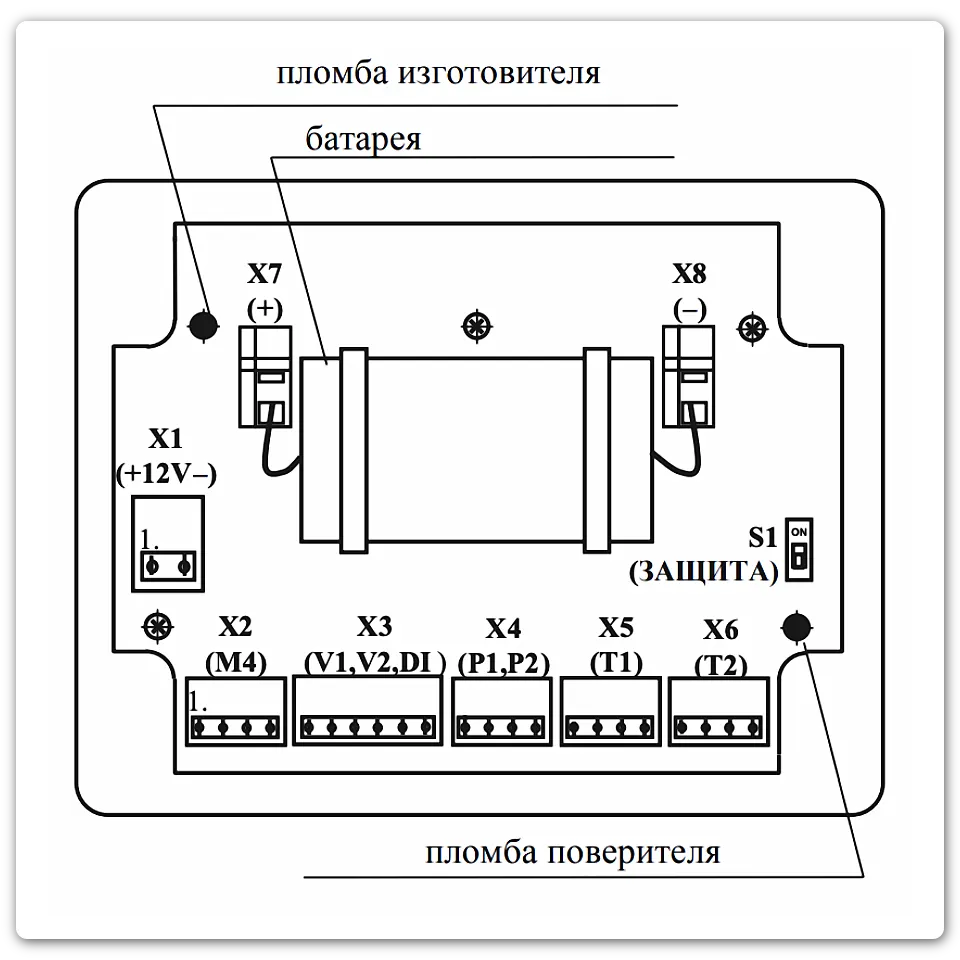

Доступ к электронным элементам, в том числе несущим программное обеспечение, ограничен путем установки пломбы поверителя, как показано на рисунке ниже. Эта пломба, несущая оттиск поверительного клейма, устанавливается после прохождения поверки корректора.

Конструкция корректора

Корпус корректора СПГ 740 выполнен из пластмассы, не поддерживающей горение. Стыковочные швы корпуса снабжены уплотнителями, что обеспечивает высокую степень защиты от проникновения пыли и воды.

На крышке корпуса установлена печатная плата, на которой размещены все электронные компоненты, клавиатура, дисплей и USB-порт. Расположение литиевой батареи позволяет производить её замену непосредственно на месте установки прибора.

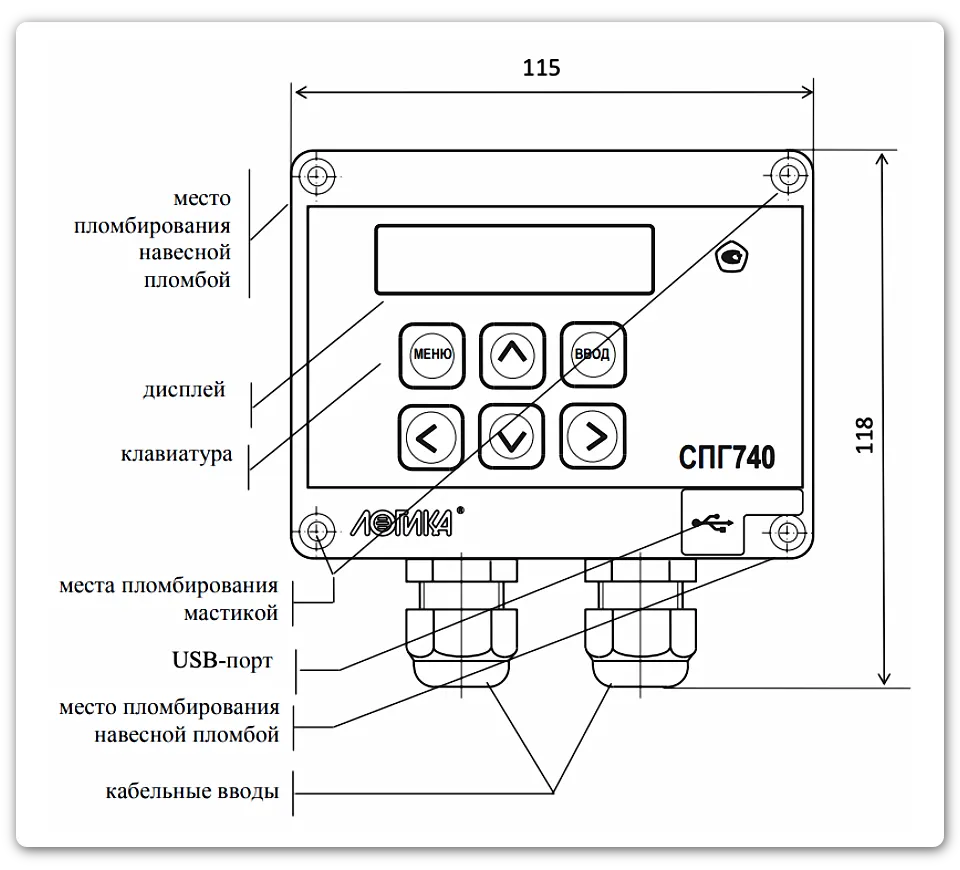

На изображениях 2 и 3 показано расположение органов взаимодействия с оператором, маркировки, пломб изготовителя и поверителя, а также даны установочные размеры.

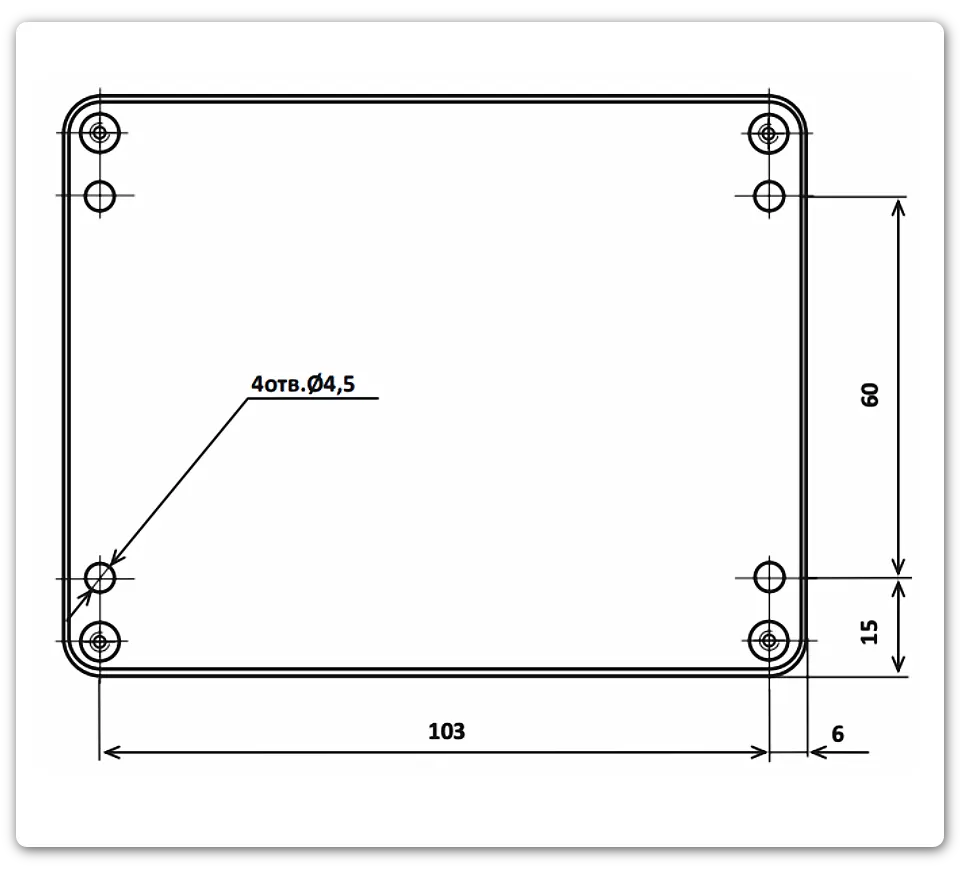

Корректор крепится на ровной вертикальной плоскости с помощью четырех винтов.

Также возможен вариант крепления корректора на DIN-рейку с использованием комплекта принадлежностей КПП-22 (поставляется по отдельному заказу).

Пространство монтажного отсека ограничено крышкой и основанием, в котором установлены кабельные вводы, обеспечивающие механическое крепление кабелей внешних цепей.

Подключение цепей выполняется с помощью клемм, снабженных винтовыми зажимами для соединения с проводниками кабелей. Сами клеммы фиксируются на блоках штырей, установленных на печатной плате. Конструкция позволяет не производить полный демонтаж электрических соединений, когда необходимо временно снять корректор с эксплуатации – достаточно снять клеммы с блоков штырей.
