Замена встроенной батареи корректора СПГ 740

Замена батареи корректора газа СПГ 740 должна быть произведена в течение месяца после возникновения диагностического сообщения «ДС00».

☞ Конструкция корректора СПГ 740 (Логика) позволяет производить замену батареи непосредственно на узле учета.

На время замены батареи допускается отключать ответные части разъемов, затрудняющие доступ к зажимам выводов батареи.

В качестве элемента питания используется литиевая батарея с напряжением 3,6 В типоразмера «С» с аксиальными выводами.

В качестве элементов механического крепления используется хомут-стяжка 3,6×120 мм, белый нейлон (2 шт.), далее хомут.

Для замены батареи СПГ 740 следует выполнить следующие операции:

открыть крышку монтажного отсека СПГ 740
отключить от корректора ответную часть разъема «Х1» (допускается отключать ответные части других разъемов)
установить переключатель защиты данных в нижнее положение
обрезать и снять хомуты, крепящие батарею

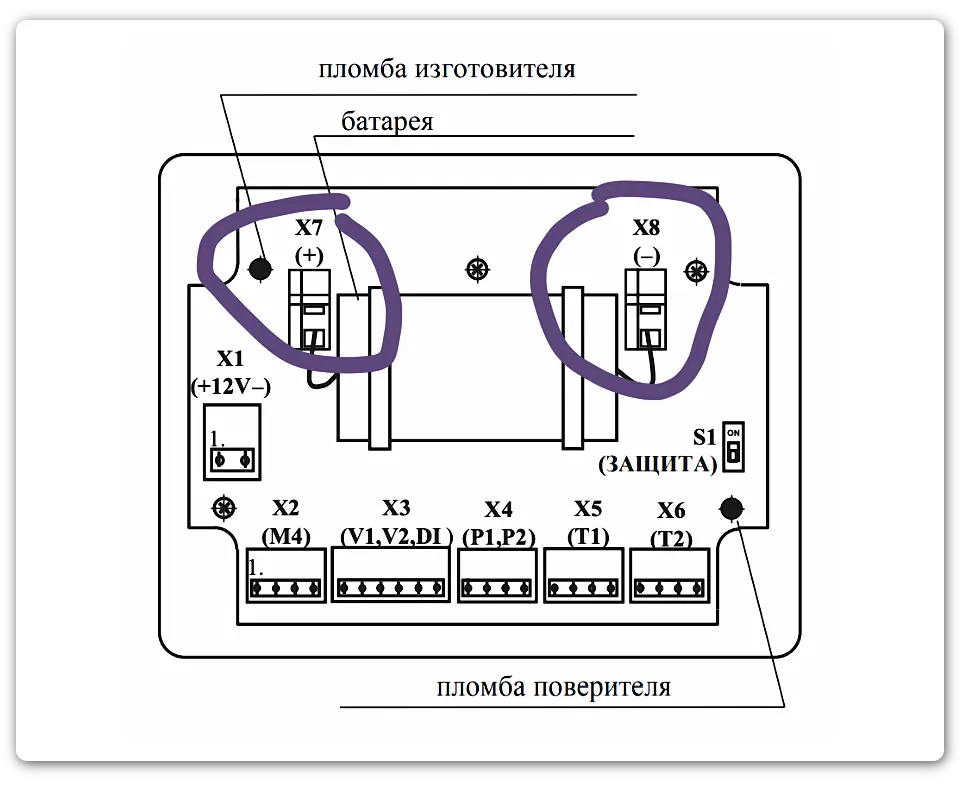

с помощью тонкой шлицевой отвертки ослабить крепления зажима выводов батареи и вынуть батарею СПГ740
тем же способом ослабить крепления зажима и соблюдая полярность зажать выводы новой батареи
закрепить в опорных площадках и затянуть хомуты
обрезать нерабочую часть хомутов
подключить ответные части разъемов, отключенные ранее
проверить и при необходимости установить текущие дату и время
выполнить команду «НОВЫЙ РАЗДЕЛ»
установить переключатель защиты в верхнее положение
закрыть монтажный отсек корректора газа
