Насосы циркуляционные RW «Ридан». Руководство по эксплуатации
⎋ Руководство по эксплуатации циркуляционных насосов «Ридан» серии RW. Диапазоны рабочих характеристик. Устройство и схемы монтажа. Габаритные размеры.

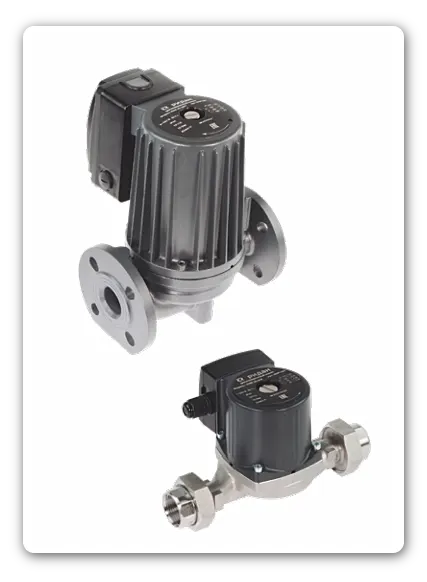

Насосы циркуляционные RW производства компании «Ридан» представляют собой одноступенчатые центробежные насосы с мокрым ротором и предназначены для циркуляции теплоносителя в различных бытовых, коммерческих и промышленных системах.
Насосы RW Ридан могут быть использованы в качестве циркуляционных и смесительных насосов:
- в одно- и двухтрубных системах отопления
- в системах теплых полов
- в системах горячего водоснабжения
- в системах вентиляции и кондиционирования воздуха
- в системах рекуперации и др.
Основные характеристики
- Расход: 0,2–45 м3/ч.
- Напор: 0,2–20 м.
- Номинальный диаметр: DN 20–80 мм.
- Максимальное рабочее давление: PN 10 бар.
- Температура перекачиваемой жидкости: 2–110 °С.
- Температура окружающей среды: 0–40 °С.
- Класс изоляции (ГОСТ Р МЭК 60085-2011): H
- Степень защиты (ГОСТ 14254-2015): IP44

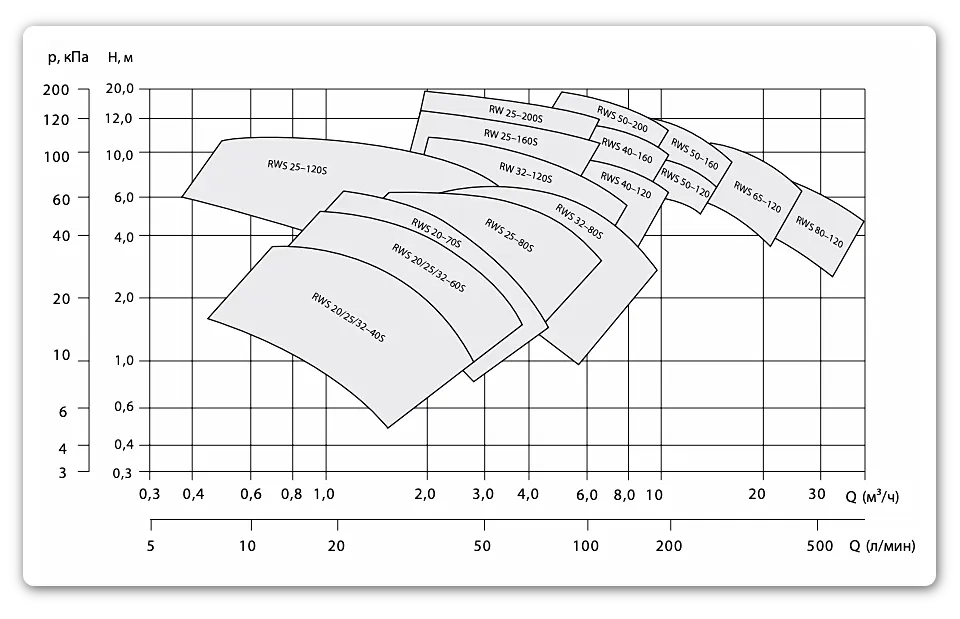

Диапазоны рабочих характеристик
☞ Программа для расчета и подбора насосов Ридан доступна по ссылке

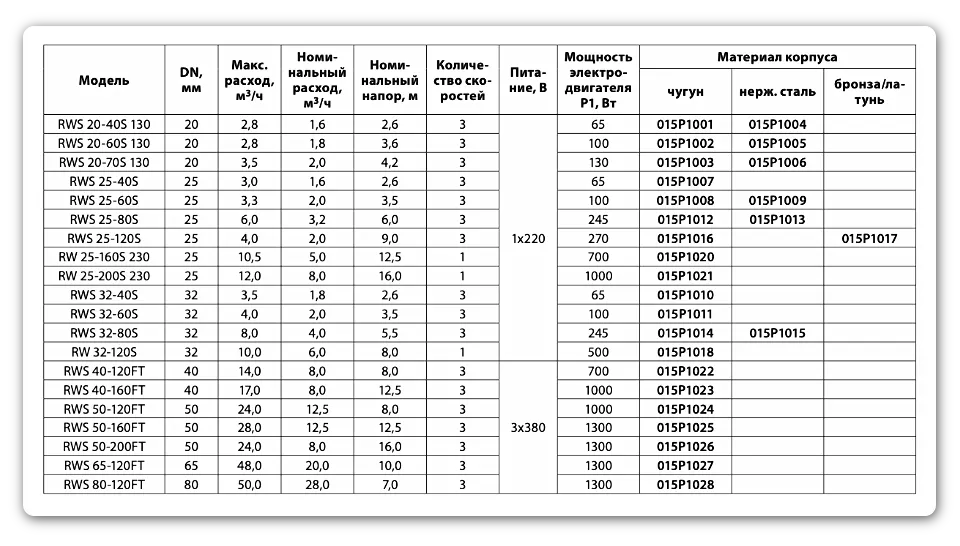

Номенклатура и коды для заказа

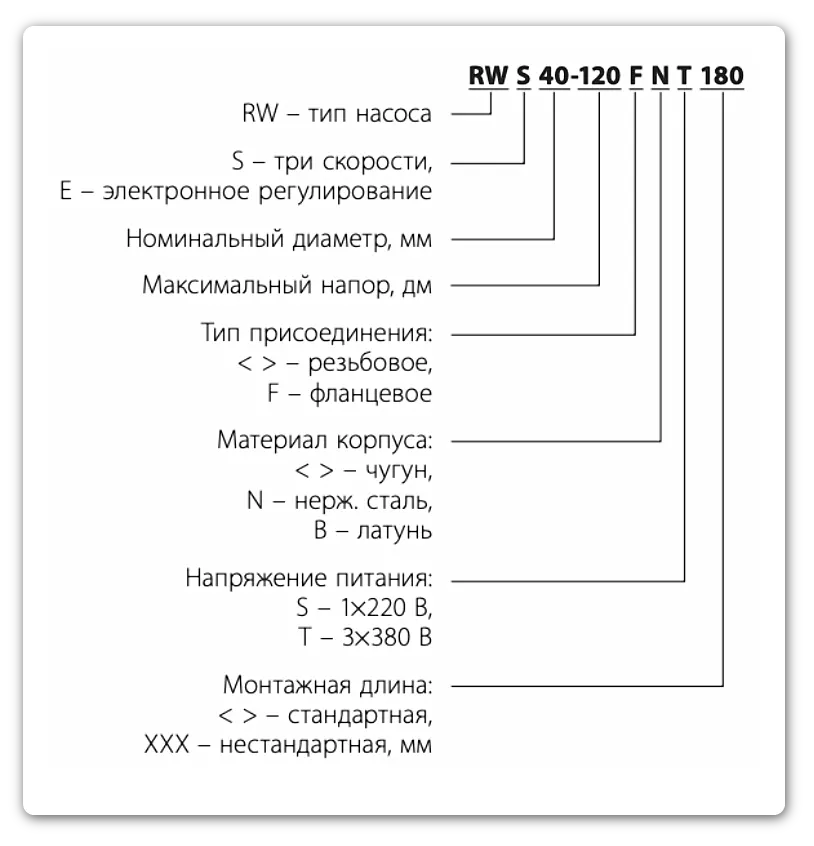

Условное типовое обозначение
Пример:
- RWS 40-120FT — насос серии RW с мокрым ротором, 3-скоростной, DN40, максимальный напор 120 дм, фланцевый, напряжение питания 3х380 В, со стандартной монтажной длиной.
Устройство и материалы
Насосы RW являются насосами, ротор электродвигателя которых погружен в перекачиваемую жидкость и отделен от статора герметичной гильзой. Электродвигатель насоса охлаждается перекачиваемой жидкостью.
Отсутствие необходимости использования вентилятора для охлаждения электродвигателя и применение керамических подшипников скольжения, смазываемых перекачиваемой средой, обеспечивают низкий уровень шума, а использование конструкции без уплотнения по вращающемуся валу гарантирует герметичность и отсутствие утечек.
Электродвигатель
В насосах RW используются двухполюсные асинхронные электродвигатели. Насосы для однофазной сети производятся в одно- или трехскоростном исполнении.
Насосы для трехфазной сети поставляются с трехскоростными электродвигателями. Переключатель частоты вращения может располагаться на крышке клеммной коробки (для однофазных моделей) или внутри клеммной коробки (для трехфазных моделей).
Предусмотрены различные варианты расположения клеммных коробок с целью обеспечения правильного присоединения кабеля.

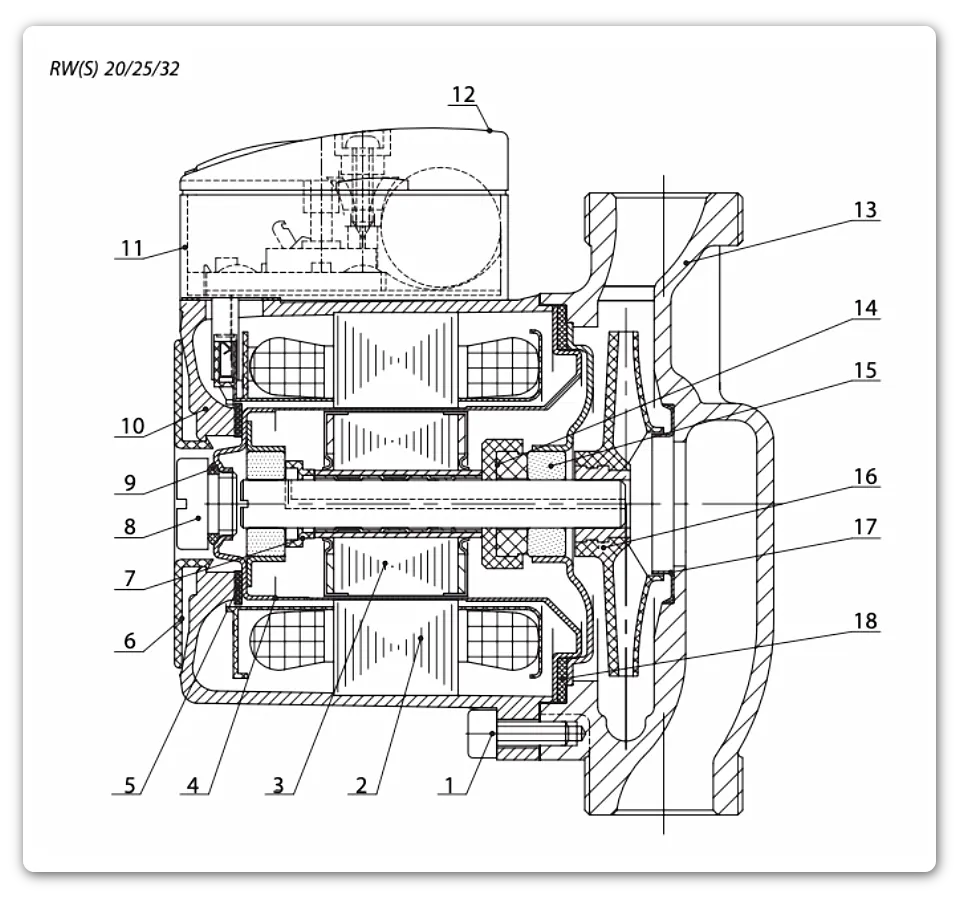

Устройство насосов RW(S) 20/25/32
| Поз. | Наименование | Материал |
|---|---|---|
| 1 | Винт с внутренним шестигранником | Сталь оцинкованная 8.8 |
| 2 | Обмотки статора | Медная проволока |
| 3 | Ротор в сборе | Вал: керамика для моделей с мотором до 700 Вт Вал: нерж. cталь AISI 304 для моделей с мотором от 700 Вт и выше |
| 4 | Гильза статора | Нерж. cталь AISI 304 |
| 5 | Уплотнительное кольцо | EPDM |
| 6 | Шильдик | Композит PA 66 |
| 7 | Упорный подшипник | Высокотемпературный нейлон |
| 8 | Резьбовая пробка | Латунь HPb59-1 никелированная |
| 9 | Уплотнительное кольцо | EPDM |
| 10 | Корпус статора | Алюминий AlSi9Cu3 |
| 11 | Клеммная коробка | Пластик PA66 |
| 12 | Крышка клеммной коробки | Пластик ABS |
| 13 | Корпус насоса | Чугун HT200 для моделей RWS … Нерж. сталь AISI 304 для моделей RWS … N Латунь CW617N для моделей RWS … B |
| 14 | Упорный подшипник | Графит |
| 15 | Корпус подшипника | Керамика для моделей с мотором до 700 Вт Карбид кремния SiC для моделей с мотором 700 Вт и выше |
| 16 | Рабочее колесо | Композит PES/PP 30 % GF |
| 17 | Щелевое уплотнение | Нерж. cталь 1Cr18Ni9Ti |
| 18 | Уплотнительное кольцо | EPDM |

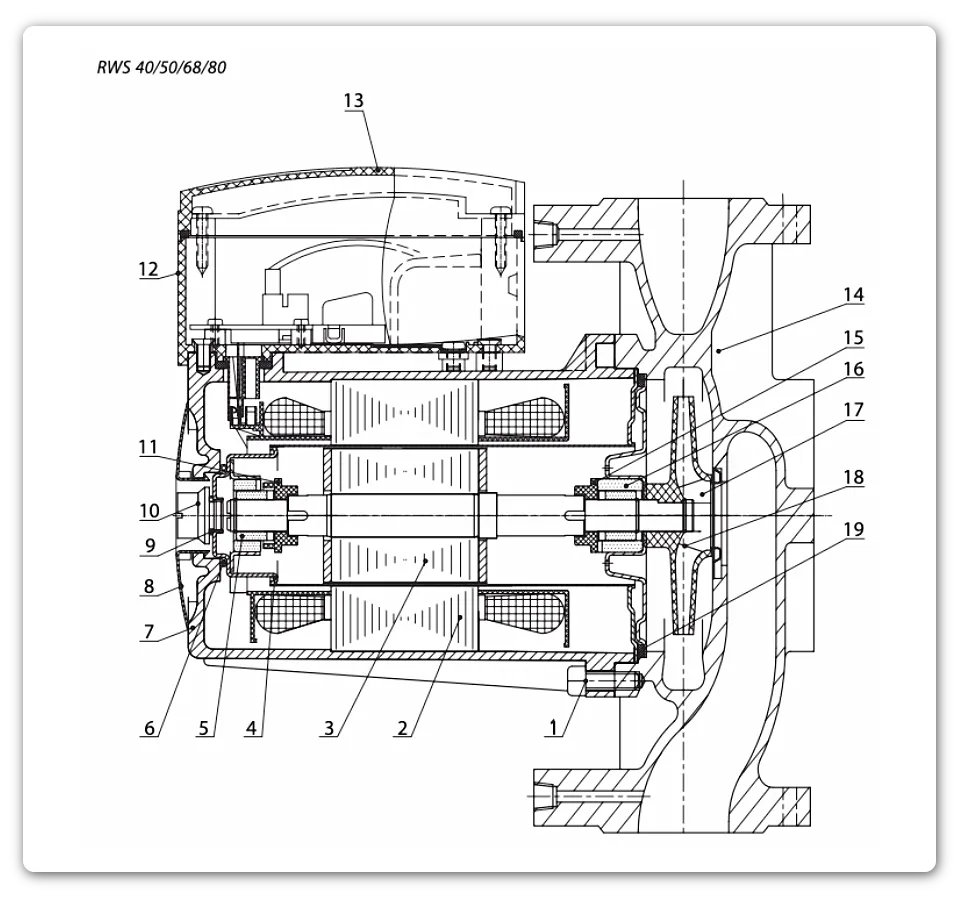

Устройство насосов RWS 40/50/68/80
| Поз. | Наименование | Материал |
|---|---|---|
| 1 | Винт с внутренним шестигранником | Сталь оцинкованная 8.8 |
| 2 | Обмотки статора | Медная проволока |
| 3 | Ротор в сборе | Вал: нерж. cталь AISI 304 |
| 4 | Гильза статора | Нерж. cталь AISI 304 |
| 5 | Карбид кремния (SiC) | |
| 6 | Уплотнительное кольцо | EPDM |
| 7 | Корпус статора | Алюминиевый сплав ZAlSi7Mg |
| 8 | Шильдик | Композит PA 66 |
| 9 | Уплотнительное кольцо | EPDM |
| 10 | Резьбовая пробка | Латунь HPb59-1 никелированная |
| 11 | Верхний упорный подшипник | Композит PPS+30 % GF |
| 12 | Клеммная коробка | Пластик PA66 |
| 13 | Крышка клеммной коробки | Пластик ABS |
| 14 | Корпус насоса | Чугун HT200 |
| 15 | Нижний упорный подшипник | Композит PPS+30 % GF |
| 16 | Корпус подшипника | Карбид кремния SiC |
| 17 | Стопорное кольцо вала | Нерж. cталь AISI 304 |
| 18 | Рабочее колесо | Композит PES/PP 30 % GF Нерж. cталь AISI 304 для моделей RWS 65 и RWS 80 |
| 19 | Уплотнительное кольцо | EPDM |
Условия эксплуатации
Перекачиваемые жидкости
Насосы RW предназначены для перекачки воды, чистых, маловязких, невзрывоопасных, неагрессивных к материалам насоса жидкостей без твердых и длинноволокнистых включений и примесей, содержащих минеральные масла, водных растворов гликолей концентрацией до 50 %.
При работе с жидкостями, отличными по вязкости от воды, необходимо учитывать возможное изменение гидравлических характеристик оборудования.
Температурные условия
Минимальная температура перекачиваемой жидкости: +2 °С. Для предотвращения возможности образования конденсата в статоре электродвигателя температура перекачиваемой жидкости должна быть не ниже температуры окружающей среды.
- Максимальная температура перекачиваемой жидкости: +110 °С.
- Допустимая температура окружающей среды: от 0 до +40 °С.
- Температура хранения: от –30 до +55 °С.
Давление в системе и давление испытания
- Максимальное рабочее давление: 10 бар
- Давление испытания: 15 бар
Давление на входе

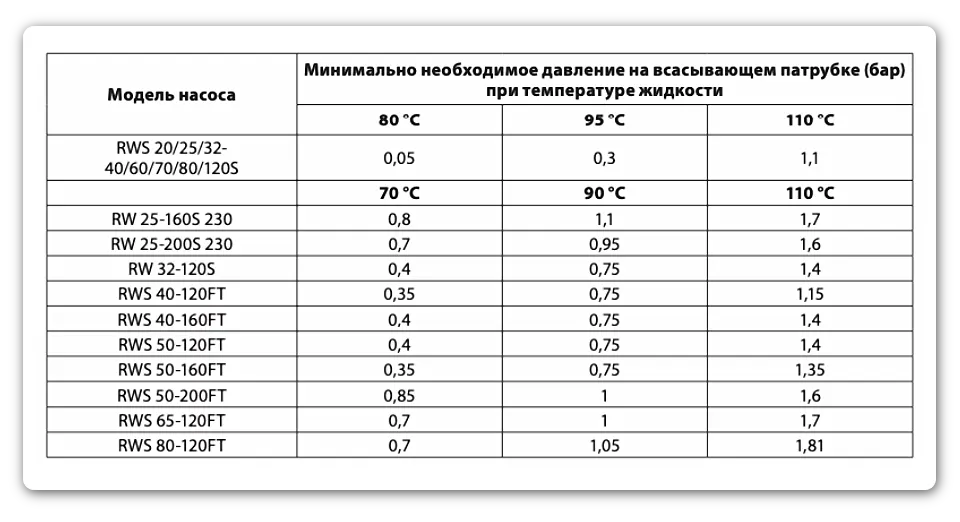

Для избежания возникновения кавитации и повреждения подшипников должно быть обеспечено минимально допустимое избыточное давление на входе в насос в соответствии с таблицами ниже.
⚠︎ Во избежание перегрева насосы запрещается эксплуатировать при расходе менее 10 % от максимального расхода. Данные по максимальному расходу приведены в таблице Номенклатура и кодовые номера.
Монтаж насосов Ридан RW
Монтаж механической части

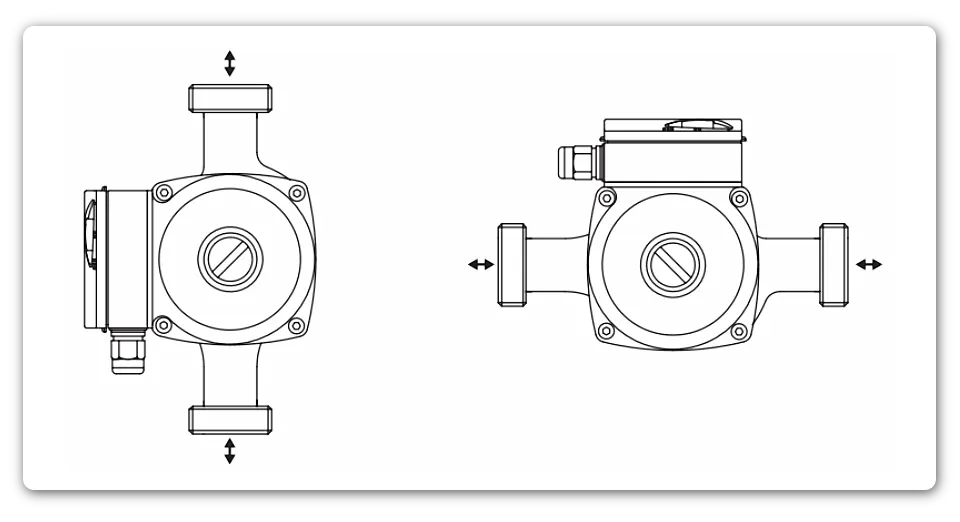

При монтаже насоса вал электродвигателя должен находился в горизонтальном положении.

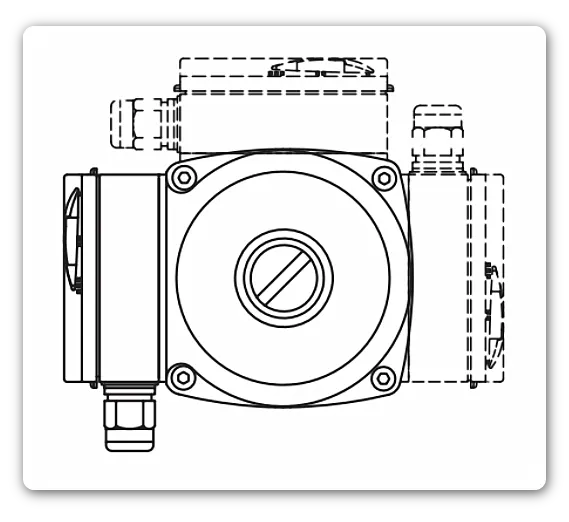

Возможные положения клеммной коробки
Подключение электрооборудования
У однофазных моделей насосов электродвигатель является устойчивым к токам блокировки (при перегрузке и блокировке ротора токи, протекающие через обмотку, не разрушают ее) или оснащён встроенным тепловым реле.
Встроенное тепловое реле отключает насос при достижении обмотоками температуры около 150 °С и автоматически включает его после охлаждения. В обоих случаях дополнительная защита электродвигателя не требуется.
Рекомендуется использование автоматических выключателей для защиты электрической цепи от токов короткого замыкания и перегрузки.
Электродвигатели трехфазных насосов оснащены встроенным тепловым реле, контакты которого выведены на клеммную колодку и должны подключаться к внешним устройствам защиты.
Максимальная нагрузка на контакты: 250 В, 2 А.
☞ Схемы подключения каждого насоса приведены в карточках товаров.
Уровень шума
Данные по уровню звукового давления в зависимости от мощности электродвигателя.
| Мощность электродвигателя P1, Вт | Максимальный уровень звукового давления, дБА |
|---|---|
| ≤250 | 45 |
| 250-1000 | 50 |
| >1000 | 54 |
