Нештатные ситуации и коды ошибок ВКТ-7

Нештатные ситуации и коды ошибок ВКТ-7

В процессе эксплуатации взаимодействие пользователя с тепловычислителем ВКТ-7 в основном сводится к считыванию текущих и архивных показаний и внешнему осмотру. При необходимости также производят:

  • смену схемы измерений (например, зимней на летнюю и наоборот) – при наличии одной базы данных БД1 или смену баз данных – при работе с двумя БД
  • подключение модема, компьютера, пульта НП и принтера (в том числе изменение значений скорости обмена) – без снятия пломбы

С установленной периодичностью один раз в 4 года проводят поверку в соответствии с методикой. Перед снятием ВКТ-7 на поверку необходимо зафиксировать архивные показания, поскольку после поверки архивы будут стерты. При отправке вычислителя на поверку допускается снимать только верхнюю часть вычислителя.

Устранение диагностируемых ситуаций

Вычислитель ВКТ-7 имеет систему диагностики. Диагностике подвергаются:

  • параметры систем теплоснабжения ТВ1 и ТВ2;
  • аппаратная часть вычислителя;
  • наличие напряжения во внешней электросети, питающей ВС.

Для устранения диагностической ситуации (ДС) в системах ТВ1 и ТВ2 проводят мероприятия по проверке и устранению возможных причин. В первую очередь следует проверить:

  • Надежность контактов на стороне датчика и ВКТ-7;
  • Обрыв, короткое замыкание или замыкание на землю линии связи;
  • Соответствие полярности сигнала.

Рекомендации по устранению ДС приведены в таблице:

ДССпособ устранения (проверить):
Температура вне диапазона измерений— Соответствие данных паспорта термопреобразователя сопротивления (ТС) и значения параметра ХТ.
— Герметичность гильзы ТС – на предмет проникновения воды.
— Целостность чувствительного элемента. Сопротивление ТС при температуре близкой 20 ˚С должно быть в пределах 107–109 Ом для 100П, Pt100 и 100М и 535–545 Ом для 500П и Pt500.
— Правильность подключения ТС к вычислителю, обращая внимание на номера контактов в ТС и ВКТ7
Давление вне диапазона измерений— Функционирование блока питания датчика давления.
— Наличие выходного тока от датчика.
Объем вне диапазона уставок— Обоснованность значений уставок ВV и НV и правильность ВИ.
— Наличие сигнала от водосчетчика (ВС).
— Наличие (отсутствие) джампера слева от соответствующего разъема ВКТ-7 при пассивном (активном) выходе ВС
— Соответствие ВС требованиям
Отсутствуют показания V, M и Q в архиве— Наличие кодов ДС по указанным параметрам. При наличии кода 4 выполнить подключение линии контроля питания сетевых расходомеров.
При перекрытии трубопровода показания текущего расхода не изменяются— Обоснованность выбора величины уставки на отсечку показаний объемного расхода (параметр УО по каждой трубе)
При изменении расхода показания не изменяются— значение параметра ТИ. В случае применения электронных преобразователей расхода параметр ТИ должен быть равен 1.
Небаланс масс вне диапазона уставки— Отсутствие подпитки системы теплоснабжения, а для закрытой системы – несанкционированного водозабора.
— Обоснованность значения уставки БМ.
Тепловая энергия отрицательна— Отсутствие подпитки системы теплоснабжения и температура воды в обратном трубопроводе ниже, чем в подающем.
Перерывы в электропитании ВС (код ДС в архиве 4)— Имеется ли возможность несанкционированного отключения питания ВС. Для его исключения пломбируют разъемные соединения цепей питания, в том числе подключение блока питания к электросети. При необходимости обеспечения надежного электропитания ВС применить блок бесперебойного питания
Неисправности в ВКТ-7Отправить на предприятие–изготовитель.
Таблица 1. Рекомендации по устранению диагностических и нештатных ситуаций ВКТ-7

Диагностируемые ситуации в системах ТВ1 и ТВ2

ВКТ-7 отображает на индикаторе и сохраняет в архиве код при наличии одной из трех ДС измеряемой величины:

  • Значение величины (t1–t3, tх, tа, Р1–Р3, G1–G3) вне диапазона – код 1;
  • Значение величины (V1–V3, М1 – М3, Мг, Qо, Qг) вне уставки – код 2;
  • Обесточивание водосчетчика (V1–V3, М1–М3, Мг, Qо, Qг) при ВС=1 – код 4.

При одновременном наличии двух и более указанных ситуаций соответствующие им коды суммируются. В таблицах Б1 – Б4 приведены соответствие причин возникновения и кодов ДС.

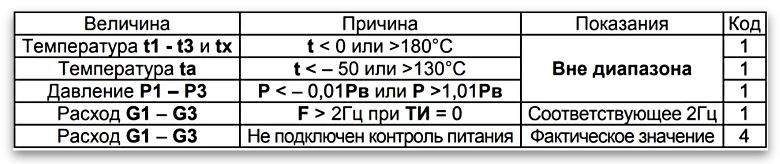

Таблица Б1 – Распознавание ДС по ее коду в текущих показаниях ВКТ-7
Таблица Б1 – Распознавание ДС по ее коду в текущих показаниях ВКТ-7

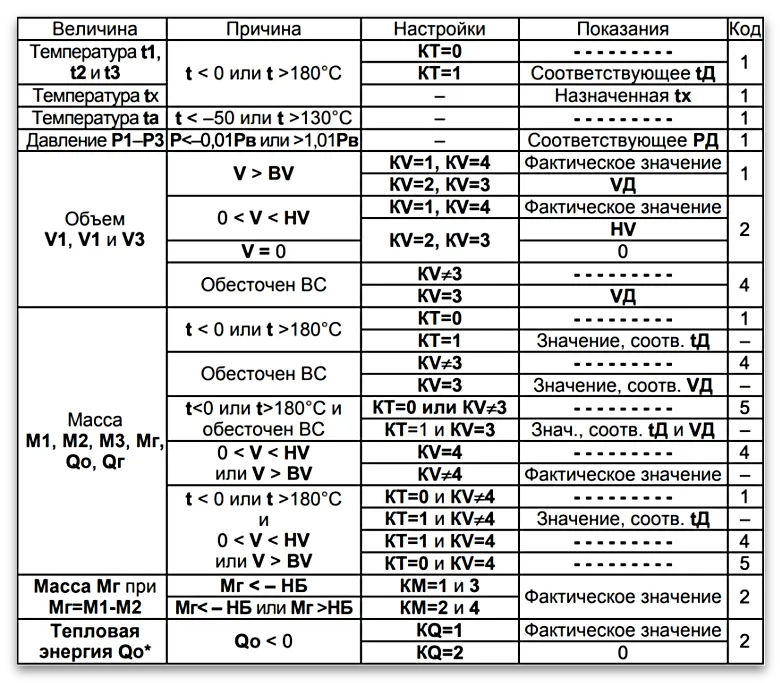

Таблица Б2 – Распознавание ДС по ее коду в часовых архивных показаниях ВКТ-7
Таблица Б2 – Распознавание ДС по ее коду в часовых архивных показаниях ВКТ-7

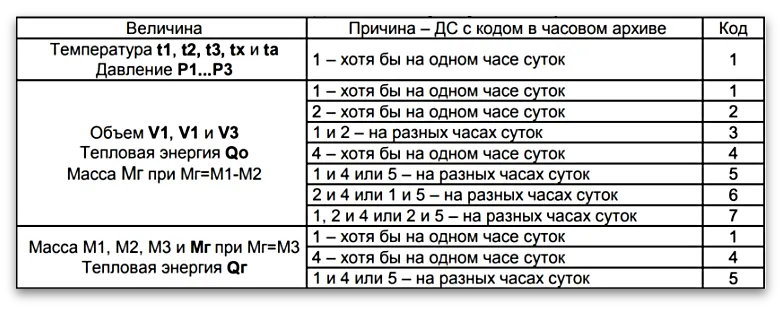

Таблица Б3 – Распознавание ДС по ее коду в суточных архивных показаниях ВКТ-7
Таблица Б3 – Распознавание ДС по ее коду в суточных архивных показаниях ВКТ-7

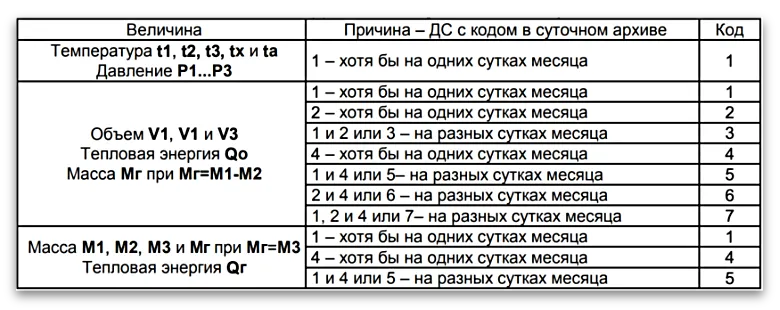

Таблица Б4 – Распознавание ДС по ее коду в месячных архивных показаниях
Таблица Б4 – Распознавание ДС по ее коду в месячных архивных показаниях

Примечания:

  1. В расчете архивных показаний величин за сутки (месяц) используются только их часовые (суточные) значения, где отсутствует сообщение «- — — — — — ». Если же это сообщение присутствует на всех часах (сутках) суток (месяца), то в целом за сутки (месяц) для величины также индицируется: «- — — — — — — — — ».
  2. Отсутствие напряжения сети (питания ВС) диагностируется при установке параметра ВС=1.

Диагностируемые ситуации (ДС) в аппаратуре ВКТ-7

Система диагностики определяет неисправности в АЦП и памяти архивов, а так же разряд батареи. При наличии этих ситуаций и погашенном табло после нажатия любой клавиши индицируются сообщения:

  • АЦП – слева на нижней строке при неисправности в АЦП,
  • АРХИВ – справа на нижней строке при неисправности в памяти архивов
  • БАТАРЕЯ ХХ/ХХ/ХХ – на верхней строке табло с указанием даты (день/месяц/год) возникновения данной нештатной ситуации (НС).

Последующее нажатие любой клавиши приводит табло в активное исходное состояние. Но при этом в правом знакоместе нижней строки табло индицируется код активной ДС согласно таблице:

КодПричина ДС в аппаратуреПоказания величин при наличии ДС
Н1Разряд батареиФактические значения – в течение 2-х недель, далее не обеспечиваются
Н2Неисправно АЦПФактические – до возникновения ситуации, далее сообщение «- — — — — — — — -»
Н3Разряд батареи и неисправно АЦПТо же, что при ДС с кодами Н1 и Н2
Н4Неисправна память архивовФактические текущие значения. Архивные значения не обеспечиваются
Н5Разряд батареи и неисправность в памяти архивовТо же, что при ДС с кодами Н1 и Н4
Н6Неисправны АЦП и память архивовТо же, что при ДС с кодами Н2 и Н4
Н7Разряд батареи, неисправны АЦП и памяти архивовТо же, что при ДС с кодами Н1,Н2 и Н4
Таблица. Распознавание диагностической ситуации в аппаратуре ВКТ-7 по ее коду

Перечень сервисных сообщений ВКТ-7

СообщениеКомментарий
АпВыбор даты, где архив пуст (в прошлом или будущем)
Архив пустДостижение пределов архива (в прошлом или будущем)
— — — — — — — — —Нет достоверных архивных значений величины
Не используетсяПараметр не актуален в конкретном применении
Вне диапазонаТекущие t < 0 и t > 180 ºС (tа < -50, tа > 130 ºС), Р < – 0,01 Рв и Р > 1,01 Рв
?Наличие ДС по другим величинам данного ТВ1 или ТВ2
дДоступно изменение настроечных параметров
ЗЩ!Попытка изменить параметр при включенной защите
Ош!Попытка ввода значения параметра вне диапазона
Пч!Печать отчета
пРабота в режиме поверки
ПИ=2! ПОТРЕБЛЕНИЕ ЭНЕРГИИ ЗАВЫШЕНОРабота вычислителя с периодом измерений 6 с. Срок службы батареи уменьшается
Перечень сервисных сообщений вычислителя ВКТ-7
