Тепловычислитель ВКТ-7

Тепловычислитель ВКТ-7 Теплоком

Тепловычислитель ВКТ-7 в составе теплосчетчиков ТСК-7 и ТСК-78 предназначен для ведения учета, контроля, регистрации и дистанционного мониторинга потребления тепла, горячей и холодной воды двумя потребителями.

Вычислители тепла ВКТ-7 могут применяться в составе теплосчетчиков и измерительных систем, предназначенных для измерений параметров теплоносителя (расхода, объема, температуры, давления), количества теплоты (тепловой энергии) и теплоносителя в водяных системах теплопотребления, а также для измерений количества других измеряемых сред (например, электроэнергии или холодной воды).

Свидетельство ВКТ-7 об утверждении типа средств измерений ОС.C.32.001.A № 76852. Регистрационный номер № 77851-20

Срок действия до 17.03.2025г.

Хотите купить тепловычислитель ВКТ-5, ВКТ-7, ВКТ-9? Нужны оптовые цены? Отправьте заявку и реквизиты компании. С нас обратный звонок и выгодное предложение.

Сведения о конструкции

Вычислитель ВКТ-7 состоит из двух частей: верхней и нижней (основания). Внутри верхней части расположен модуль, на котором размещены электронные компоненты, индикатор, клавиатура, входные разъемы, литиевая батарея и переключатель доступа к настроечным параметрам.

После поверки ВКТ-7 электронный модуль пломбируется поверителем. Маркировка модели и заводской номер ВКТ-7 нанесены на прозрачной стенке верхней части корпуса. Внешний вид ВКТ-7 представлен на рисунке:

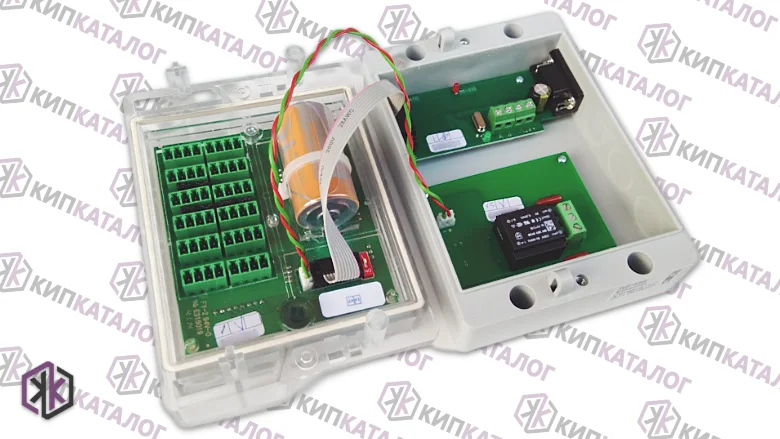

Устройство и внешний вид тепловычислителя ВКТ 7
Устройство и внешний вид тепловычислителя ВКТ 7

Доступ к разъемам внешних цепей и к переключателю доступа, разрешающему ввод настроечных параметров, открывается с противоположной стороны снятой крышки. Кабельные вводы (резиновые манжеты или гермовводы – по заказу) устанавливаются на нижней стенке основания корпуса.

Внутри основания устанавливается плата интерфейса. По умолчанию ВКТ-7 поставляется с интерфейсом RS-232С. По отдельному заказу могут быть установлены платы интерфейса RS-485/RS-232 или Ethernet. Вилка стандартного разъема DB9М интерфейса RS-232С находится на нижней стенке основания и доступна без снятия крышки.

Внутри корпуса могут быть установлены (по отдельному заказу) дополнительная батарея для питания ультразвуковых датчиков расхода с напряжением 3,6 В и номинальной емкостью 7 А·ч или сетевой блок питания.

Функциональные возможности моделей ВКТ-7

Тепловычислитель ВКТ-7 обеспечивает:

  • Обслуживание любых двух открытых и закрытых систем теплопотребления (ТВ1 и ТВ2).
  • Обслуживание любых типовых схем измерений и вычисления тепла.
  • Учет полного теплопотребления, водоразбора и тепла, потребляемого с ГВС.
  • Контроль расхода, температуры и давления воды в трубопроводах системы.
  • Контроль диагностируемых ситуаций.
  • Гибкая система выбора ведения учета при диагностируемых ситуациях.
  • Сходимость результатов измерений по строкам и столбцам отчета.
  • Дистанционный сбор результатов измерений по телефонным линиям и каналам сотовой связи (GSM).
  • Автоматическая передача SMS-сообщений при возникновении диагностируемой ситуации.
  • Возможность подключения электросчетчика.
Модель ВКТ 7Особенности
(тепловычислитель с автономным питанием
и возможностью подключения)
ВКТ-7-01до 4-х датчиков расхода и 2-х температуры. Без контроля питания датчиков, батарея на 5 лет
ВКТ-7-02до 5-ти датчиков расхода и 2-х температуры. Контроль питания датчиков расхода, батарея на 10 лет
ВКТ-7-03до 7-ми датчиков расхода и 5-ти температуры. Контроль питания датчиков расхода, батарея на 10 лет
ВКТ-7-04до 7-ми датчиков расхода и 5-ти температуры, 4-х датчиков избыточного давления. Контроль питания датчиков расхода, батарея на 10 лет
ВКТ-7-04Pдо 6-ти датчиков расхода и 5-ти температуры, 5-ти датчиков избыточного давления. Контроль питания датчиков расхода, батарея на 10 лет
Модификации вычислителя теплоы ВКТ 7

Дополнительные опции для ВКТ-7

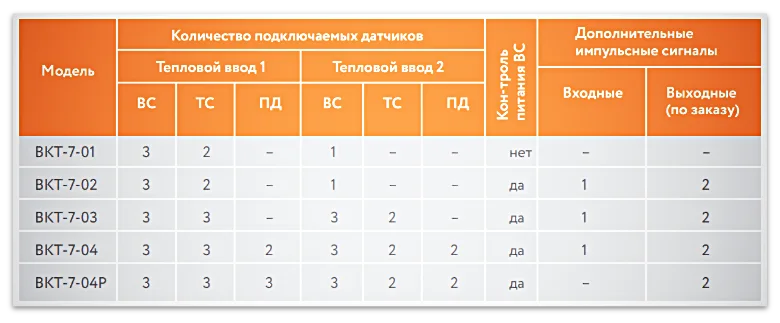

Функциональные возможности и модельный ряд ВКТ-7 Теплоком
Функциональные возможности и модельный ряд ВКТ-7 Теплоком

Каждый ТВ1 и ТВ2 может иметь трубопроводы: подающий (Тр1), обратный (Тр2) и ГВС, подпитки или питьевой воды (Тр3). В моделях 03, 04 и 04Р с помощью термометра t5 можно по выбору измерять температуры: воды в трубопроводе 3 ТВ1, наружного воздуха или холодной воды.

Дополнительный импульсный вход может быть использован в счетном режиме (для измерений количества среды: объема, массы, электроэнергии и т.п.) или в режиме регистратора внешних событий (сигнализация).

Технические характеристики ВКТ-7

Подключаемые датчики

  • Водосчетчики (ВС). Применяются ВС только с импульсным выходом с весом импульса от 0,0001 до 10000 литров. Выходная цепь ВС может быть: пассивной (геркон или открытый коллектор), или активной (ТТЛ, КМОП и т. п.).
  • Частота импульсов пассивной цепи ВС — не более 16 Гц при длительности состояния «разомкнуто» более 50 мс. В «замкнутом» состоянии сопротивление цепи должно быть менее 3 кОм при напряжении менее 0.5 В, «разомкнутом» – более 3 МОм или токе утечки менее 1 мкА.
  • Частота импульсов активной цепи ВС — не более 1000 Гц при длительности каждого состояния выходной цепи ВС не менее 0,5 мс. Напряжение активной цепи ВС: в состоянии высокого уровня («Н») — 2.4 ÷ 5 В, в состоянии низкого уровня («L» — ± 0,4 В. Выходное сопротивление цепи не более 10 кОм.
  • Термометры сопротивления (ТС). Применяются однотипные ТС, имеющие характеристику 100М (W100=1,428 или коэффициент α=0,00428 °С-1), 100П, 500П (W100=1,391 или коэффициент α=0,00391 °С-1), Pt100, Pt500 (W100=1,385 или коэффициент α=0,00385 °С-1)
  • Преобразователи избыточного давления (ПД). Используются ПД с выходным сигналом 4–20 мА и верхним пределом измерений не более 1,6 МПа (16 кгс/см2)

⇲ Ознакомьтесь с инструкцией по подключению первичных датчиков (схемы подключения расходомеров, водосчетчиков, датчиков давления и температуры)

Измеряемые величины в системах ТВ1 и ТВ2

ОбозначениеНаименованиеДиапазон и ед. измерения
G1…G3Объемный расход0 – 106 м³/ч
t1…t3Температура воды0 – 180,00 ºC
Р1…Р3Избыточное давление0 – 1,600 МПа
dtРазность температур воды t1 – t20 – 160,00 ºC
Температура холодной воды0 – 180,00 ºC
Температура воздухаот — 50,00 до 130,00 ºC
V1…V3Объем воды0 – 108 м³
М1…М3Масса воды0 – 108 т
Мг**Масса воды, отобранной из системы0 – 108 т
Тепловая энергия полная0 – 107 Гкал
Тепловая энергия в трубопроводе 30 – 107 Гкал
ВНРВремя нормальной работы0 – 5*104 час
ВОСВремя отсутствия счета0 – 5*104 час

* — Архивные показания – абсолютное давление со значением, равным (Р+0,098) МПа.
** — Значения массы Мг, полученные как разность значений М1 и М2, а также соответствующее ей значение Qг могут принимать как положительные, так и отрицательные значения.

Показания текущего времени и даты обеспечены в исходном состоянии индикатора.

Подключаемые внешние устройства

К ВКТ-7 по физическим линиям связи могут подключаться: принтер, ПК, НП и модем, имеющие интерфейс RS-232С или RS-485. Смотреть >> Схемы подключения внешних устройств.

Параметры архивов ВКТ-7

Вычислитель ВКТ-7 регистрирует архивные и итоговые показания величин в энергонезависимой памяти. Архивные показания формируются на часовых, суточных и месячных интервалах. Вывод текущих и архивных показаний обеспечивается на двустрочном табло.

Архив рассчитан на ретроспективу:

  • 1152 часа (48 суток) – часовые;
  • 128 суток – суточные;
  • 32 месяца – месячные интервалы.

Вычислитель обеспечивает вывод по коммуникационному порту RS-232 и сохранение архивной и настроечной информации на ПК (с помощью программы вкт 7 easy2).

Обновление итоговых и архивных показаний производится в начале часа. При выполнении операции «СБРОС» архив очищается, а итоговые показания обнуляются.

Эксплуатационные характеристики

Рабочие условия эксплуатации ВКТ-7:

Температура окружающего воздухаот – 10 до + 50 °С
Атмосферного давления в диапазонеот 84 до 106,7 кПа
Относительная влажность окружающего воздуха при 35 °С95 %
Напряженность внешнего переменного магнитного поля
(частотой 50 Гц не более)
400 А/м
Вибрации частотой (10-55) Гц и амплитудой смещениядо 0,35 мм
Эксплуатационные характеристики ВКТ-7
Степень защиты корпуса от проникновения пыли и водыIP54
Габаритные размеры140*100*64 мм
Масса не более0,75 кг
Средний срок службы12 лет
Установленная безотказная наработка80000 ч
Межповерочный интервал4 года
Гарантийный срок эксплуатации тепловычислителя6 лет

Метрологические характеристики в рабочих условиях

Метрологические характеристики в рабочих условиях
Метрологические характеристики в рабочих условиях
  • ∆ tmin = 2 °С – минимальная измеряемая разность температур
  • Δ t – разность температур воды в двух трубопроводах, °С
  • Δ Θ – разность температур горячей и холодной (константа) воды, °С
  • Т ≥ 16 – период измерения расхода, с
  1. Погрешности нормированы от входных цепей вычислителя до его показаний на табло и интерфейсного выхода.
  2. Значения тепловой энергии и давления могут представляться в единицах измерений Гкал и кгс/см2 или MWh и bar.
  3. Значения количества измеряемой среды могут представляться в единицах измерений м3, т, кВт*ч.

Пределы относительной погрешности показаний значений времени – ± 0,01 %

Электропитание

Электропитание ВКТ-7 осуществляется от встроенной литиевой батареи с номинальным напряжением 3,6 В и емкостью 1,9 А·ч (модель 01) или 7 А·ч (др. модели), или от сети переменного частотой (50±2) Гц тока напряжением (187–242) В (по заказу), при этом, литиевая батарея служит резервным источником питания на время отсутствия напряжения питающей сети.

Расчетный ресурс батареи, при соблюдении нижеуказанных условий, не менее 5 лет для модели 01 и не менее 12 лет для других моделей.

⇲ Больше информации про типы батарей и электропитание вычислителя.

Защита от несанкционированного вмешательства

Для предотвращения несанкционированного вмешательства в работу ВКТ-7 предусмотрены три способа защиты. Защита калибровочных коэффициентов выполняется наклеиванием самоклеющейся этикетки на кнопку доступа к калибровке и нанесением оттиска клейма поверителя.

Места пломбирования ВКТ 7 поверителем
Места пломбирования ВКТ 7 поверителем

⚠ Изменение калибровочных коэффициентов с клавиатуры и по интерфейсу без нажатия кнопки доступа НЕВОЗМОЖНО!

Защита от внесения изменений в электронный модуль вычислителя выполняется нанесением оттиска клейма поверителя на мастике в чашке. Защита настроечных параметров выполняется переводом переключателя защиты в левое положение и пломбированием вычислителя пломбой инспектора теплоснабжающей организации.

Место пломбирования ВКТ 7 инспектором
Место пломбирования ВКТ 7 инспектором

При переводе переключателя защиты в левое положение попытки изменения настроечных параметров игнорируются, а на индикатор выводится сообщение «ЗЩ!» Параметры «ВУ» и «СО» меню «БД1» ➤ «Системные» ➤ «Интерф.» не влияют на работу ВКТ-7 и доступны для изменения с лицевой панели при включенной защите.

⚠ Изменение параметров настройки с клавиатуры и по интерфейсу при установленном переключателе защиты НЕВОЗМОЖНО.

Для оперативного контроля изменения настроек вычислителя предназначена контрольная сумма настроечных параметров, которая отображается в отчете о настройках. Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014 «Высокий».

Программное обеспечение

Для настройки и считывания архивов тепловычислителя ВКТ-7 рекомендуется использовать бесплатную заводскую программу VKT7 Easy2.

Цена ВКТ-7

Цена на оборудование ВКТ-7, согласно официального прайса завода, указана в рублях, без учета НДС. Прайс-лист актуален на дату публикации статьи.

Модель ВКТ-7Цена, руб. без НДС
ВКТ-7-0114 630
ВКТ-7-0215 285
ВКТ-7-0319 495
ВКТ-7-0422 875
ВКТ-7-04р26 140
Цена тепловычислителя ВКТ-7 (Теплоком)

Видео обзор ВКТ-7

Тепловычислитель ВКТ-7-03 (Теплоком) | Распаковка, технические характеристики, цена
