Подключение к преобразователю частоты VEDA VFD через ПО VEDA CST

Для настройки частотных преобразователей VEDA VFD через компьютер доступна специальная программа — VEDA CST. Данный программный инструмент позволяет создавать, загружать, сохранять проекты с настройками параметров.

Программа VEDA CST имеет функцию осциллографа, которая позволяет в реальном времени отслеживать изменение нескольких параметров устройства, изменения которых можно впоследствии проанализировать.

Для подключения и настройки с помощью ПО нам потребуется:

• Преобразователь частоты VEDA VFD на заводских установках
• Персональный компьютер (ноутбук)
• Конвертер USB — RS485 (MOXA Uport 1150I)
• Программное обеспечение VEDA CST

Подключение MOXA к преобразователю частоты

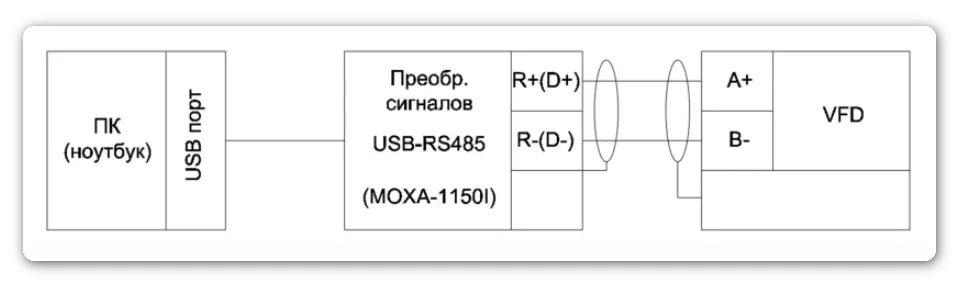

Кабель с витой парой интерфейса 2-wire RS-485 подключите с одного конца к клеммам на конверторе MOXA Uport 1150I R+(D+) и R-(D-), с другого, соответственно, к клеммам A+ и B- частотного преобразователя, как показано на Изображении 2 (выделено красным).

Конвертер MOXA Uport 1150I подключаем к USB-порту компьютера.

Установка драйвера для Windows

Нижеследующие инструкции даны на примере ОС Windows 10, но аналогичные шаги следует предпринять и для установки на Windows XP/98/11 (32-bit и 64-bit).

1. Переходим на сайт ПО и документация, выбираем свою модель, скачиваем драйвера и переходим к их установке.
2. Запустите скачанный файл. Нажмите NEXT для начала установки драйвера.
3. Принимаем условия использования „I accept the agreement”. Нажимаем NEXT.
4. Нажмите NEXT для установки драйвера в указанную папку.
5. Нажмите Install для начала установки.

Настройка преобразователя MOXA Uport

Нижеследующие настройки характерны для данной модели преобразователя интерфейсов. Необходимость настроек иных преобразователей уточняйте у производителя интерфейсов.

Все настройки преобразователя в ОС Windows осуществляются через «Диспетчер устройств». В разделе Многопортовые последовательные адаптеры (Multiport serial adapters) можно изменить интерфейс последовательного порта (RS-232, RS-422, RS-485), режим передачи данных.

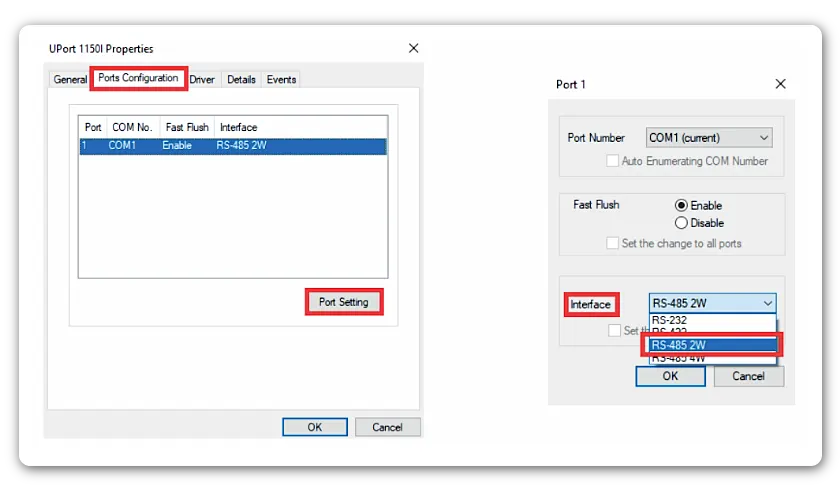

Нам необходимо выбрать RS-485. Нажимаем ПКМ на Uport 1150I – свойства. В открывшемся окне нажимаем «Change settings».

Выбираем закладку «Port Configuration». Далее кнопку «Port Setting». В открывшемся меню меняем «Interface» на «RS – 485 2W». Нажимаем «OK».

В «Диспетчер устройств» в разделе «Ports (COM и LTP)» можно изменить параметры передачи данных по COM-порту. Нажимаем ПКМ на «MOXA USB Serial Port», далее «Properties». В открывшемся окне можно изменить параметры связи в закладке «Port Settings». После изменений нажмите «ОК».

☞ Необходимо сравнить параметры передачи данных COM-порта с аналогичными настройками в ПЧ. Они должны быть идентичны друг другу. Проверить можно в ПЧ в параметрах F12.02 и F12.03 (см. инструкцию по эксплуатации на ПЧ)

Подключение и настройка программы VEDA CST

Скачайте программное обеспечение VEDA CST на сайте kipkatalog.ru. После установки запустите программу программа VEDA CST.

1. В открывшемся окне программы нажимаем «Project – New».
2. Необходимо выбрать модель ПЧ. В моем случае — это VF – 101. Нажимаем «Next step».
3. Задаем имя проекту. Настраиваем параметры передачи данных должны совпадать с параметрами ПЧ (в параметрах F12.02 и F12.03). Нажимаем «Sure».
4. Открывается проект. Дальше нужно нажать на кнопку «Parameter settings».
   Это дает нам возможность открыть все параметры ПЧ.
5. Нажимаем кнопку «Read current page». Показателем того, что все параметры считываются и сеть настроена является зеленая галочка слева от параметра.

Теперь вы можете настраивать ПЧ через ПО VEDA CST.
