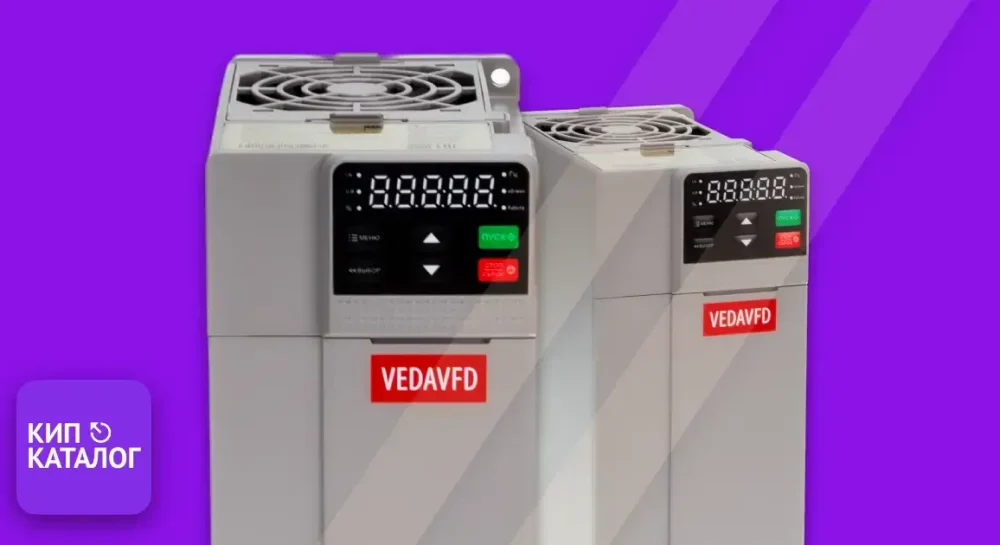

Преобразователи частоты VEDA VFD VF-11 Compact Drive — это экономичная серия компактных частотных преобразователей, разработанных для широкого спектра применений в промышленности и системах отопления, вентиляции и кондиционирования (ОВиК). Серия VF-11 создана компанией VEDA MC с акцентом на компактность, доступную цену и функциональность без излишеств.
Технические характеристики
Диапазон мощностей и напряжений:
- Мощность: от 0,4 до 7,5 кВт
- Напряжение питания: 1×220 В (однофазное) и 3×380 В (трёхфазное)
- Частота сети: 50/60 Гц ±5%
- Диапазон напряжения: S2: 1×200-240 В ±10%, T4: 3×380-480 В –15/+10%
Выходные параметры:
- Выходное напряжение: 0–100% входного напряжения (погрешность ±2,5%)
- Выходная частота: 0–299 Гц (погрешность ±0,5% от максимального значения)
- Точность регулирования частоты: ±0,5% от максимального значения
- Несущая частота: 2,0–12,0 кГц
Перегрузочная способность:
- Однофазные модели (S2): 150% — 24 с, 180% — 3,4 с
- Трёхфазные модели (T4): 150% — 89 с, 180% — 10 с, 200% — 3 с
Интерфейсы и входы/выходы:
- 3 цифровых входа
- 1 аналоговый комбинированный вход (по току или напряжению: 0-10 В / 0-20 мА / 4-20 мА)
- Согласно некоторым источникам, имеется также 2 аналоговых входа (1 по току и 1 по напряжению)
- 1 релейный выход
- 1 цифровой выход (с открытым коллектором)
- Встроенный интерфейс RS-485 (протокол Modbus RTU)
Конструктивные особенности
Корпус и охлаждение:
- Степень защиты: IP20 (для монтажа в шкаф)
- «Книжная» конструкция — позволяет экономить место при монтаже в шкафу управления
- Система охлаждения позволяет работать при повышенных температурах окружающей среды до +50°C
- На малых мощностях преобразователь имеет пассивную систему охлаждения в виде радиатора
- Рабочая температура: от –10°C до +50°C (без снижения характеристик при превышении +40°C; до +60°C без нагрузки)
- Температура хранения: –30°C … +60°C
- Относительная влажность: 5–95% (без выпадения конденсата)
Защитные покрытия:
- Защитное покрытие печатных плат 3C3 для работы в агрессивных средах
Габаритные размеры и вес
Модельный ряд VF-11 включает три размерных группы:
Малые модели (0,4-2,2 кВт):
- Габариты: 65×150×135 мм (Ш×В×Г) для моделей 0,4-0,75 кВт
- Габариты: 75×207,9×145 мм (Ш×В×Г) для моделей 1,5-4,0 кВт
- Вес: 0,82 кг (модели 0,4-0,75 кВт)
- Вес: 1,04 кг (модели 1,5-2,2 кВт)
- Вес: 2 кг (модель 4,0 кВт)
Крупные модели (5,5-7,5 кВт):
- Габариты: 100×233×165 мм (Ш×В×Г)
- Вес: 1,51 кг
Встроенные функции и режимы управления
Базовая комплектация:
- Встроенная цифровая панель оператора (однострочная)
- Встроенный тормозной транзистор для подключения тормозных резисторов
- Защитное покрытие печатных плат 3C3
- Возможность установки внешних панелей: однострочной (PBC00010) или двустрочной (PBC00001)
Режимы управления двигателем:
- Скалярное управление U/f (без обратной связи)
- Векторное управление (без обратной связи)
- Работа с асинхронными двигателями и синхронными двигателями с постоянными магнитами (PMSM)
- Оптимизированная пространственно-векторная ШИМ-модуляция
Дополнительные функции:
- ПИД-регулирование для автоматической стабилизации технологических параметров
- Автозапуск и подхват скорости на лету после исчезновения питания
- Пропуск резонансных частот для защиты механизмов от вибраций
- Ограничение минимальной и максимальной частот
- Функции ПЛК для реализации простой логики управления
- Многоскоростной режим с возможностью выбора фиксированных скоростей
- 4 набора параметров двигателя для быстрого переключения между режимами работы
- Автоматическое энергосбережение и ограничение тока
- S-образные и линейные кривые разгона и торможения (4 набора времени разгона/торможения, шаг 0,01 с, максимум 650 с)
- Торможение постоянным током
- Настройка уровней доступа к параметрам
Характеристики векторного управления:
- Диапазон регулирования скорости: 1:100
- Точность поддержания установившейся скорости: ≤2%
- Пусковой момент: 150% при 0,5 Гц
- Скорость реакции на изменение момента: <20 мс
Защитные функции
Для эффективной и безопасной работы двигателя преобразователь частоты VF-11 оснащён комплексной системой защит:
- Защита от перенапряжения
- Защита от пониженного напряжения
- Защита от перегрузки по току
- Защита от короткого замыкания
- Защита от потери фазы
- Защита от перегрева
- Защита от повреждения данных
- Автоматическое сглаживание колебаний напряжения (поддержание напряжения на постоянном уровне)
Области применения
Преобразователи частоты серии VF-11 Compact Drive идеально подходят для широкого спектра задач:
Промышленность:
- Насосное оборудование (водоснабжение и водоотведение)
- Вентиляторы и системы вентиляции
- Компрессоры
- Конвейеры и транспортные системы
- Станочное оборудование
Системы зданий:
- Отопление, вентиляция и кондиционирование (ОВиК)
- Системы водоснабжения
Специализированные отрасли:
- Химическая промышленность
- Горнодобывающая промышленность
- Судостроение
- Лифты и краны
- Добыча нефти и газа
- Энергетика
Преимущества серии VF-11 Compact Drive
Основные преимущества, которые делают серию VF-11 привлекательной для пользователей:
- Компактные габариты — экономия места в шкафу управления благодаря «книжной» конструкции
- Низкая цена — экономичное решение без переплаты за лишние функции
- Встроенная панель оператора — не требует дополнительного заказа
- Встроенный тормозной транзистор — экономия средств на дополнительном оборудовании
- Простота установки и настройки — интуитивный интерфейс и русский язык
- Надёжность — защитное покрытие плат 3C3 для работы в агрессивных условиях
- Энергоэффективность — автоматическое энергосбережение и мягкий пуск
- Универсальность — работа с различными типами двигателей (асинхронные и PMSM)
Сравнение с серией VF-51
Если сравнивать серии VF-11 Compact Drive и VF-51 Micro Drive, можно выделить следующие ключевые различия:
| Параметр | VF-11 Compact Drive | VF-51 Micro Drive |
|---|---|---|
| Позиционирование | Экономичная серия | Универсальная серия (замена Danfoss FC-51) |
| Диапазон мощностей | 0,4–7,5 кВт | 0,75–22 кВт |
| Перегрузка (3ф) | 150% — 89 с, 180% — 10 с, 200% — 3 с | 150% — 60 с, 180% — 5 с, 200% — 0,5 с |
| Аналоговые входы | 1 комбинированный (либо 2) | 1 вход (напряжение/ток) |
| Цифровые входы | 3 | 4 |
| Длина моторного кабеля | Не указана точно | До 100 м |
| Дополнительные функции | 4 набора параметров, функции ПЛК | Функция «Спящий режим», 2 ПИД-регулятора |
| Охлаждение малых моделей | Пассивное (радиатор) | Принудительное / естественное |
| Цена | Более низкая (экономичная) | Стандартная |
Серия VF-11 ориентирована на пользователей, которым необходим надёжный и функциональный преобразователь частоты с базовыми возможностями по доступной цене, тогда как VF-51 предлагает более широкий диапазон мощностей и расширенную функциональность.
Модельный ряд
Серия VF-11 включает модели с артикулами от ABA00022 до ABA00031:
Однофазные модели (1×220 В):
- ABA00022: 0,4 кВт, 3,0 А
- ABA00023: 0,75 кВт, 4,0 А
- ABA00024: 1,5 кВт, 7,0 А
- ABA00025: 2,2 кВт, 10,0 А
Трёхфазные модели (3×380 В):
- ABA00026: 0,75 кВт, 2,0 А
- ABA00027: 1,5 кВт, 3,0 А
- ABA00028: 2,2 кВт, 5,0 А
- ABA00029: 4,0 кВт, 10,0 А
- ABA00030: 5,5 кВт, 13,0 А
- ABA00031: 7,5 кВт, 17,0 А
Все модели поставляются с настенным креплением, степенью защиты IP20, встроенной панелью управления, встроенным тормозным прерывателем и классом ЭМС H (базовый).
Программирование и настройка
Для настройки преобразователя частоты доступны следующие инструменты:
- Встроенная однострочная цифровая панель оператора
- Опциональные внешние панели: однострочная (PBC00010) или двустрочная (PBC00001)
- Копирование параметров из/в панель управления
- Управление через интерфейс RS-485 (Modbus RTU)
- Программное обеспечение для настройки (аналогично VF-51 — VEDA CST)
Преобразователи частоты VEDA VFD VF-11 Compact Drive представляют собой оптимальное соотношение цены и функциональности для базовых задач промышленной автоматизации, систем ОВиК и управления насосно-вентиляционным оборудованием.
