Преобразователь (датчик) давления типа MBS, модификации MBS 1700R предназначен для непрерывного преобразования значений избыточного давления жидких и газообразных сред в унифицированный выходной сигнал.
Датчики MBS 1700R Ридан используются в системах автоматического контроля, регулирования и управления технологическими процессами.
⚠︎ Не предназначены для применения в сфере государственного регулирования обеспечения единства измерений.
- Устройство изделия
- Технические характеристики
- Метрологические и механические характеристики
- Электрические характеристики
- Номенклатура и коды для оформления заказа
- Габаритные и присоединительные размеры
- Указания по монтажу и наладке
- Меры безопасности
- Монтаж и демонтаж
- Наладка и испытания (пуск и опробование)
- Техническое обслуживание
Устройство изделия
Преобразователи давления измерительные состоят из первичного преобразователя и электронного устройства.
Среда под давлением подается в камеру первичного преобразователя и деформирует его мембрану, что приводит к изменению электрического сопротивления расположенных на ней тензорезисторов, включенных в электрическую цепь делителя напряжения, в результате чего первичный преобразователь выдает сигнал напряжения.
Электронное устройство преобразует электрический сигнал в цифровой код значения измеряемого давления, который затем преобразуется в унифицированный токовый выходной сигнал.

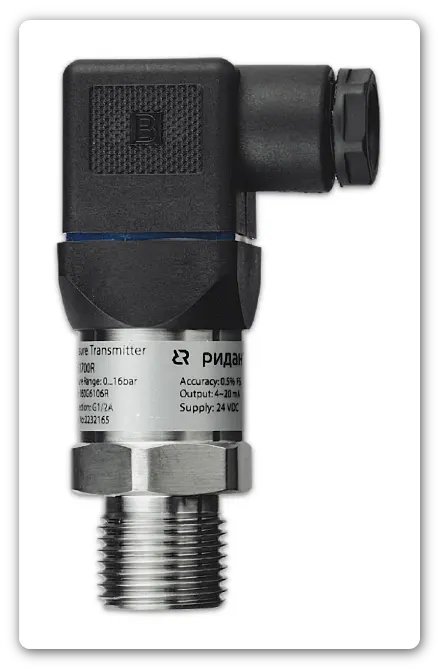

Конструктивно преобразователь давления MBS 1700R состоит из стального корпуса, в котором размещены модули электронного устройства. С одного торца корпуса ввинчен штуцер с тензопреобразователем, на другом конце корпуса установлен герметичный штекер.
На этикетке преобразователя давления нанесена следующая информация: товарный знак производителя, тип преобразователя давления, код для заказа, диапазон измерения, тип выходного сигнала.
На упаковочной коробке расположена наклейка с указанием названия преобразователя давления, кода для заказа, диапазона измерения, размера технологического присоединения, типа выходного сигнала.
Технические характеристики
Основные характеристики
- Выходной сигнал: 4–20 мА.
- Диапазоны измерения: 0–6 бар, 0–10 бар, 0–16 бар, 0–25 бар, 0–60 бар, 0–100 бар, 0–160 бар, 0–250 бар, 0–400 бар.
- Штуцер с наружной резьбой: G ¼, G ½.
- Материалы, контактирующие со средой: нержавеющая сталь AISI 316.
Метрологические и механические характеристики
| Рабочая среда | Газы и жидкости |
| Тип измеряемого давления | Избыточное |
| Диапазон измерений, бар | 0–6, …, 0–400 |
| Диапазон рабочих температур, °С | от –20 до 85 |
| Пределы допускаемой основной приведенной погрешности | ± 0,5 % диапазона измерений |
| Дополнительная погрешность на изменение температуры окружающего воздуха | ± 0,15 % диапазона измерений/10°C |
| Предельное давление перегрузки | 3-кратный диапазон измерений |
| Давление разрыва чувствительного элемента | >3-кратный диапазон измерений |
| Технологическое присоединение | G ¼, G ½ |
| Материал частей, контактирующих со средой | Нержавеющая сталь AISI 316L |
| Корпус | Нержавеющая сталь AISI 316L или AISI 304 |
| Вес, кг | 0,25 |
Электрические характеристики
| Выходной сигнал, мА | 4–20 |
| Напряжение питания Uпит, В | 9–32 |
Номенклатура и коды для оформления заказа
| Диапазон измерений, бар | Тип присоединения | Код для заказа |
|---|---|---|
| 0–6 | G ¼ | 060G6100R |
| 0–10 | G ¼ | 060G6101R |
| 0–16 | G ¼ | 060G6102R |
| 0–25 | G ¼ | 060G6103R |
| 0–6 | G ½ | 060G6104R |
| 0–10 | G ½ | 060G6105R |
| 0–16 | G ½ | 060G6106R |
| 0–25 | G ½ | 060G6107R |
| 0–60 | G ¼ | 060G6108R |
| 0–100 | G ¼ | 060G6112R |
| 0–160 | G ¼ | 060G6109R |
| 0–250 | G ¼ | 060G6110R |
| 0–400 | G ¼ | 060G6111R |

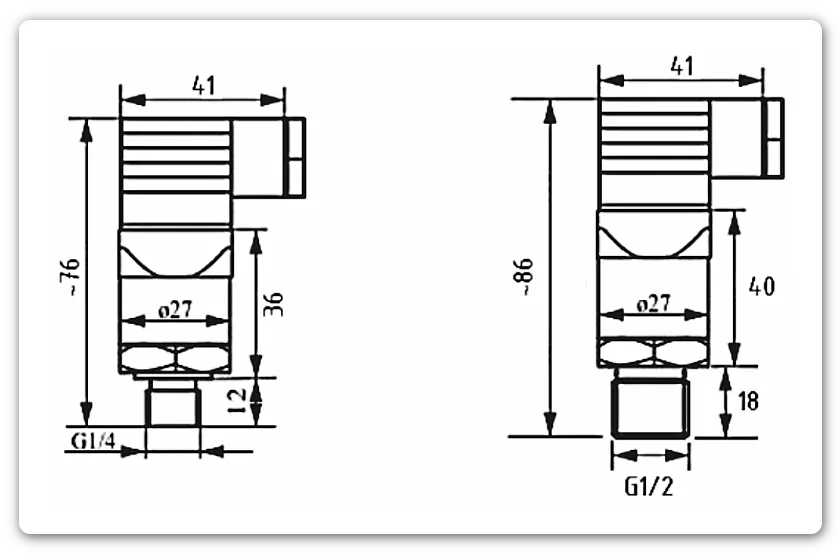

Габаритные и присоединительные размеры
Указания по монтажу и наладке
Преобразователь MBS 1700R должен использоваться строго по назначению в соответствии с указанием в технической документации. К обслуживанию MBS 1700R допускается персонал, изучивший их устройство и правила техники безопасности.
-
Скидка -21%Хит!Первоначальная цена составляла 15690 ₽.12320 ₽Текущая цена: 12320 ₽. без ндс
Меры безопасности
Безопасность эксплуатации обеспечивается:
- прочностью измерительных камер
- изоляцией электрических цепей
- надежным креплением при монтаже на объекте
- конструкцией (все составные части преобразователя, находящиеся под напряжением, размещены в корпусе, обеспечивающем защиту обслуживающего персонала от соприкосновения с деталями и узлами, находящимися под напряжением).
☞ При испытании MBS 1700R необходимо соблюдать общие требования безопасности по ГОСТ 12.3.019-80, а при эксплуатации — «Правила технической эксплуатации электроустановок потребителей» и «Правила техники безопасности при эксплуатации электроустановок потребителей» для установок напряжением до 1000В, утвержденные Госэнергонадзором.
⚠︎ Замену, присоединение и отсоединение MBS 1700R от магистралей, подводящих измеряемую среду, следует производить при отсутствии давления в магистралях и отключенном электрическом питании
Монтаж и демонтаж
При выборе места установки необходимо учитывать следующее:
- места установки должны обеспечивать удобные условия для обслуживания и демонтажа
- условия эксплуатации преобразователя давления должны соответствовать значениям, указанным в «Технические характеристики» настоящего руководства по эксплуатации
- для обеспечения надежной работы MBS 1700R в условиях жесткой и крайне жесткой электромагнитной обстановки электрические соединения необходимо вести витыми парами или витыми парами в экране. Экран при этом необходимо заземлить.
Заземлить корпус датчика давления, для чего отвод сечением не менее 1 мм2 присоединить к контакту разъема на корпусе MBS 1700R.
Соединительные трубки от места отбора давления к MBS 1700R должны быть проложены по кратчайшему расстоянию. Длина линии должна быть достаточной для того, чтобы температура среды, поступающей в MBS 1700R, не превышала предельной рабочей температуры.
Рекомендуемая длина не более 15 м. Соединительные линии должны иметь односторонний уклон (не менее 1:12) от места отбора давления, вверх к MBS 1700R, если измеряемая среда — газ и вниз к MBS 1700R, если измеряемая среда — жидкость.
Если это невозможно, при измерении давления газа в нижних точках соединительной линии следует устанавливать отстойные сосуды, а при измерении давления жидкости в наивысших точках — газосборники.
Отстойные сосуды рекомендуется устанавливать перед датчиком и в других случаях, особенно при длинных соединительных линиях и при расположении MBS 1700R ниже места отбора давления. Перед присоединением к MBS 1700R линии должны быть тщательно продуты для уменьшения возможности загрязнения камер измерительного блока датчика давления.
Наладка и испытания (пуск и опробование)

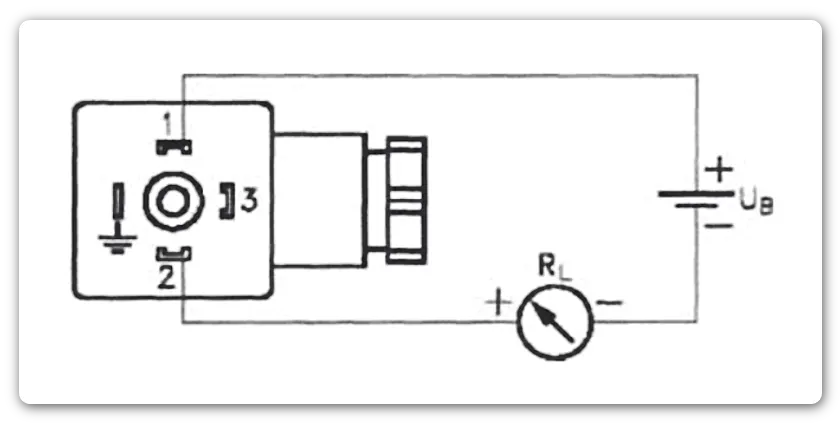

Подключить преобразователь давления MBS 1700R к источнику питания и измерительному прибору в соответствии с рисунком:
Прогреть датчик MBS 1700R не менее 5 мин. и убедиться в работоспособности по показаниям измерительного прибора. Регулирование и комплексная проверка — не требуется.
Техническое обслуживание
Техническое обслуживание MBS 1700R сводится к соблюдению правил эксплуатации, хранения и транспортирования, изложенных в данном руководстве по эксплуатации и профилактическим осмотрам.
Профилактические осмотры проводятся в порядке, установленном на объектах эксплуатации MBS 1700R, но не реже двух раз в год и включают:
- внешний осмотр
- проверку герметичности системы (при необходимости)
- проверку прочности крепления MBS1700R, отсутствия обрыва заземляющего провода
- проверку функционирования; проверку установки значения выходного сигнала MBS1700R, соответствующего нулевому значению измеряемого давления
- проверку электрического сопротивления изоляции.
При внешнем осмотре необходимо проверить:
- отсутствие обрывов или повреждения изоляции внешнего соединительного кабеля
- отсутствие видимых механических повреждений на корпусе преобразователя давления
При профилактическом осмотре должны быть выполнены все работы внешнего осмотра. Периодичность профилактических осмотров устанавливается в зависимости от условий эксплуатации преобразователя давления. Эксплуатация преобразователя давления с повреждениями и неисправностями запрещается.
⚠︎ Преобразователь Ридан MBS 1700R не является ремонтопригодным
