Преобразователь давления WIKA OT 1

Преобразователь давления WIKA OT 1

Преобразователь давления WIKA OT 1 является идельным продуктом для заказчиков, которым необходимо использование преобразователей с низкой стоимостью и не требующих дополнительных уплотнительных материалов.

Корпус датчика давления WIKA OT 1 изготовлен из высокопрочного фиберглассового пластика (PBT). Данный материал успешно используется в автомобильной промышленности в течении многих лет. Внутри корпуса металлическая основа, обеспечивающая хорошую защиту от электромагнитных излучений.

Герметично заваренный, тензорезистивный датчик обладает долговременными характеристиками, в течении которых сохраняется герметичность, что позволяет не требовать дополнительных улотнительных устройств. Тензорезистивный датчик давления, изготовленный из высококачественной стали по технологии «распыления», обладает высокой долговременной стабильностью характеристик, что находит свое применение в измерениях часто изменяемого давления.

Области применения

  • Пневматика
  • Гидравлика
  • Автомобильная промышленность
  • Технологии охлаждения

Специальные особенности

  • Диапазоны измерения -> от 0 … 6 бар до 0 … 60 бар
  • Выходные сигналы -> 4 … 20 мА, 1 … 5 В, 1 … 6 В, 0 … 10 В, 0,5 … 4,5 В, логометрический @ 5В
  • Питание -> 8 … 36 DC В, 9 … 36 DC В, 14 … 36 DC В, 5 + 0.5 DC В
  • Пылевлагозащита -> IP 67
  • Допустимы с быстрым присоединением Fixcon
  • Полностью автоматическое производство в соответствие с ISO/TS 16 949

Технические характеристики

Диапазон измерений, бар61016254060
Предельно допустимое давление, бар2020325080120
Предел прочности, бар100100160250400550
Таблица 1. Диапазоны измерений и предел прочности датчика давления WIKA OT 1

Материалы:

  • Смачиваемые детали — Нержавеющая сталь
  • Корпус — Высокопрочный пластик (PBT)

Защита электроники:

  • Защита от неправильной полярности и короткого замыкания
  • Для логометрического выхода защита от неправильной полярности искл-ся

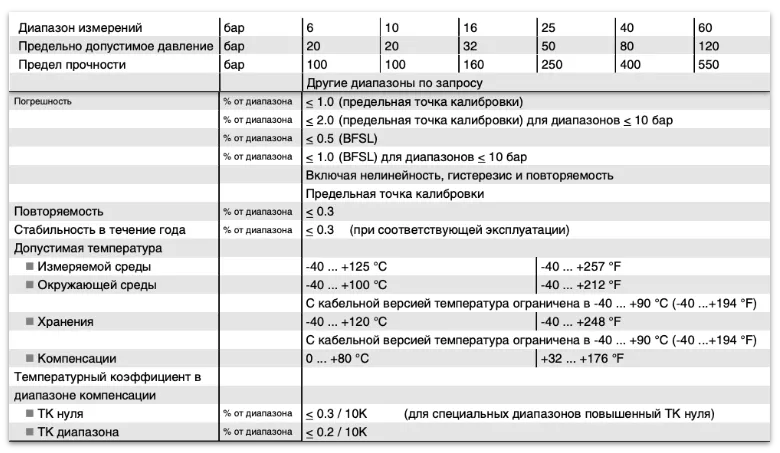

Метрологические характеристики датчика давления WIKA OT 1
Метрологические характеристики датчика давления WIKA OT 1

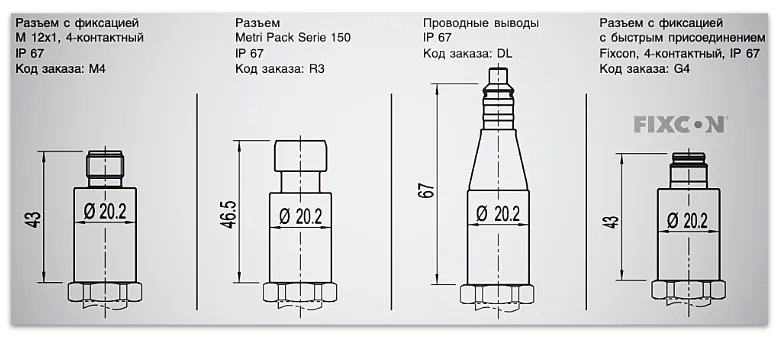

Габаритные и присоединительные размеры

Электрические присоединения, габаритные размеры (мм) для разъёмов:

  • Разъем с фиксацией M 12×1, 4-контактный
  • Разъем Metri Pack Serie 150
  • Проводные выводы IP 67
  • Разъем с фиксацией с быстрым присоединением Fixcon, 4-контактный, IP 67
Габаритные размеры присоединительной части датчика давления WIKA OT 1
Габаритные размеры присоединительной части датчика давления WIKA OT 1

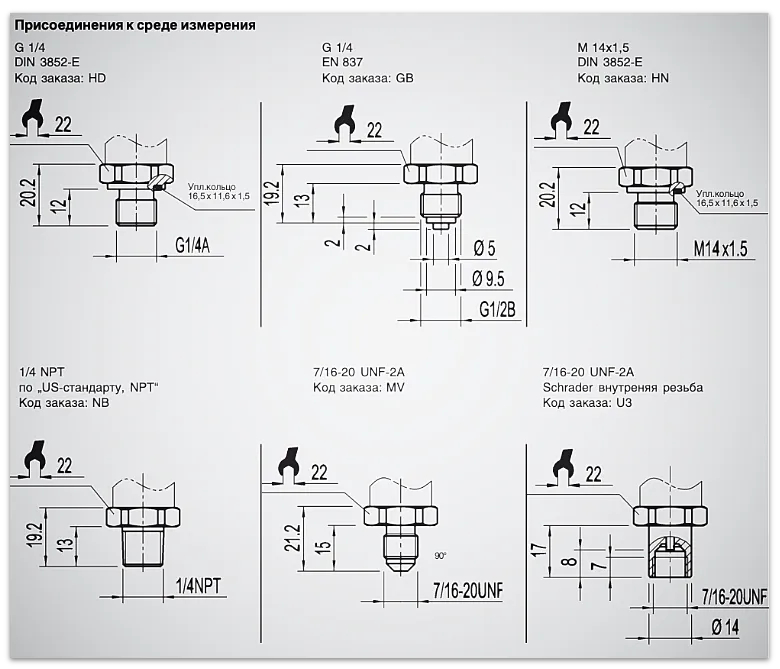

Присоединения к среде измерения, габаритные размеры (мм) для типа присоединения:

  • G 1/4 DIN 3852-E
  • G 1/4 EN 837
  • M 14×1,5 DIN 3852-E
  • 1/4 NPT по „US-стандарту, NPT“
  • 7/16-20 UNF-2A
  • 7/16-20 UNF-2A Schrader внутреняя резьба
Присоединительные размеры датчика давления WIKA OT 1
Присоединительные размеры датчика давления WIKA OT 1
Датчик давления WIKA OT 1 10 бар
Датчик давления WIKA OT 1 10 бар. Измерительная часть.

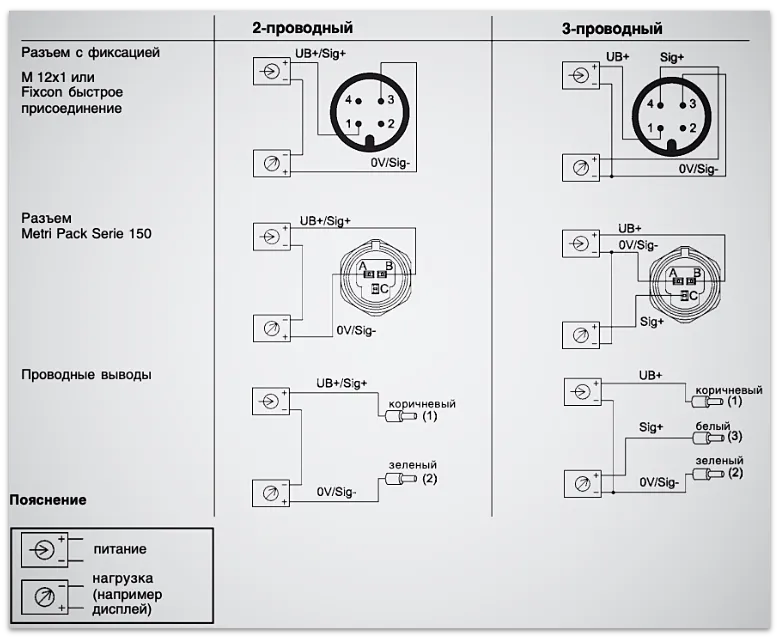

Схемы электрических присоединений

Схемы электрических присоединений датчика давления WIKA OT 1
Схемы электрических присоединений датчика давления WIKA OT 1
Разъем с фиксацией преобразователя давления WIKA OT 1 10 бар
Разъем с фиксацией преобразователя давления WIKA OT 1 10 бар

Цена

 Цена за датчик давления WIKA OT 1, согласно официального прайса завода, указана в рублях, с НДС. Прайс-лист актуален на дату публикации статьи.

прайс-лист
Модель и код WikaДиапазон измерения давления, барЦена, руб. с НДС
WIKA OT 1 — 1224571265950
WIKA OT 1 — 12092968105950
WIKA OT 1 — 12092976165950
WIKA OT 1 — 12549241255950
Таблица 2. Цена — датчик давления WIKA OT 1 (Прайс-лист)
