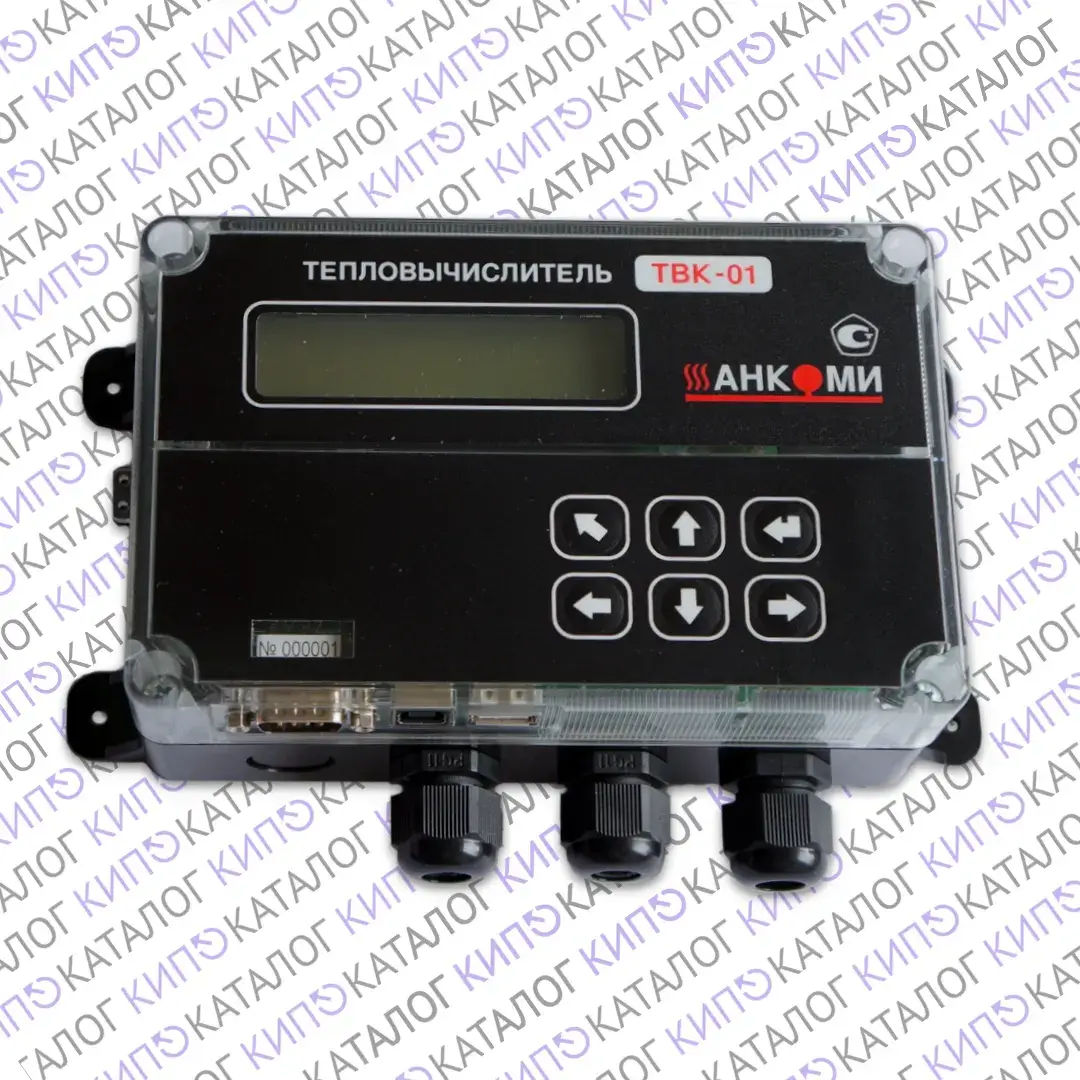

Тепловычислитель ТВК-01, Анкоми

Вычислитель ТВК-01 (Анкоми) предназначен для измерений выходных сигналов первичных преобразователей расхода, температуры и давления и вычислений, по результатам измерений, параметров теплоносителя и тепловой энергии.

Область применения

ТВК-01 применяется для работы в составе комбинированных теплосчетчиков в узлах коммерческого учета и измерительных системах сбора и контроля технологических параметров, обеспечивающих учет и регистрацию параметров теплоносителя и тепловой энергии в водяных системах теплоснабжения различной конфигурации, а также в системах горячего и холодного водоснабжения на различных объектах теплоэнергетического комплекса, промышленных предприятиях и в жилищно-коммунальном хозяйстве.

Отличительные особенности ТВК-01

• Количество подключаемых тепловых систем → 1
• Количество подключаемых систем водоснабжения → до 3х
• Количество каналов измерений объема (расхода) теплоносителя → 3
• Количество каналов измерений температуры теплоносителя → 2
• Количество каналов измерений избыточного давления → 3
• Число входов для контроля питания преобразователей расхода → 3
• Число дискретных входов → 1
• Число дискретных выходов → 1

Архивирование данных

Тепловычислитель ТВК-01 обеспечивает сохранение измеренных параметров в электронном архиве.

• Часовой → 1488 часов (62 суток)
• Суточный → 730 суток
• Месячный → 144 месяцев (12 лет)
• Журнал НС → 5000 записей
• Журнал действий оператора → 5000 записей

Интерфейсы

Для передачи архивных данных и текущих параметров на внешние устройства ТВК-01 имеют интерфейсы:

• RS-232.1
• TTL
• USB Device
• USB Host

Электропитание

Питание вычислителя тепла ТВК-01, комбинированное: от внешнего источника постоянного напряжения (9…24 В) или (в случае его пропадания или отсутствия) от встроенной литиевой батареи (3,6 В).

Документация и ПО

• Руководство по эксплуатации (скачать)
• Программа «Data Manager» (скачать)
• Программа «Конфигуратор ТВК» (скачать)
• Приложение «Считыватель данных» (скачать)
